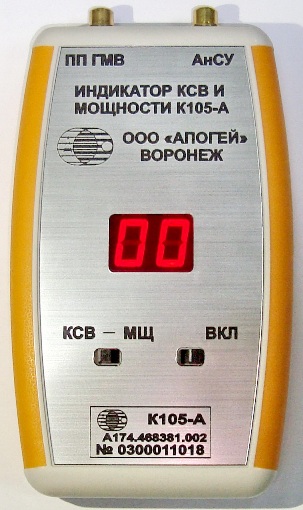

Индикатор коэффициента стоячей волны и мощности КВ диапазона К105-А
А174.464424.020 ТУ
Предлагаемое устройство, является компактным, простого в обращении и недорогим индикатором коэффициента стоячей волны и отдаваемой в антенну полезной мощности. Устройство применимо для для всех типов локомотивных и стационарных радиостанций КВ диапазона, эксплуатируемых в настоящее время на железных дорогах России.
- Прибор предельно прост в обращении, не требует специального обслуживания, размещен в ударопрочном литом алюминиевом корпусе «карманных» габаритов.
- Подключается в разрыв между выходом КВ передатчика и АнСУ. Встроенный микропроцессор в течении не более 1 секунды выводит результаты измерения на светодиодный индикатор.
- Удобен при настройке и контроле параметров АФУ, учитывая тот факт, что прибор показывает только полезную (отдаваемую в антенну) мощность.
- Питание индикатора осуществляется от аккумуляторных батарей, либо от гальванических элементов типоразмера АА.
- Одного заряда аккумулятора достаточно для 10 часов непрерывной работы.
Технические характеристики
- предел измерения КСВ 1…20 с погрешностью 1 МЗР;
- предел измерения полезной мощности 2…20 Вт с погрешностью ±15%;
- габаритные размеры 143х70х27 мм;
- вес 250 грамм;
В комплект поставки входят:
-
ндикатор А174.468381.002 – 1 шт.;
-
кабель №1 А174.685661.007 - 1 шт.;
-
кабель №2 А174.685661.008 - 1 шт.
-
зарядное устройство – 1 шт.;
-
аккумулятор NiMH типоразмера АА 1,2 В - 2 шт.
-
Руководство по эксплуатации. – 1 шт.;
-
Паспорт. – 1 шт.;
