Регистратор переговоров  локомотивный универсальный РПЛ-У

Локомотивный регистратор РПЛ-У предназначен для записи ведущихся  по радиоканалу переговоров и переговоров поездной бригады в кабине локомотива с целью последующего контроля за соблюдением регламента переговоров. Конструкция и функции регистратора РПЛ-У разработаны в соответствии с утверждённым в ОАО «РЖД» техническим заданием с учётом многолетнего опыта эксплуатации аналогичных приборов на Российских железных дорогах.

К регистратору возможно одновременное подключение:

-  выносного динамического микрофона для записи переговоров поездной бригады;

- любой локомотивной радиостанции для записи переговоров по радиоканалу;

- устройство безопасности КЛУБ-У или БЛОК для записи состояния светофора и параметров ведения состава в реальном масштабе времени.

-  аппаратуры АЛСН для записи состояния светофора.

-  бортовой сети напряжением от 50 до 110 В постоянного тока.

Возможно любое сочетание внешних подключений.

Для подключения к радиостанции РВ-1.1М требуется дополнительный блок адаптера.

При подключении к радиостанциям РВ-1.1М и РВС-1 регистрируются не только сами переговоры по радиоканалу, но и диапазон и время приёма вызова, номер группы частот и канала в МВ диапазоне, номер канала в ГМВ  диапазоне, факт и время перехода с канала на канал.

При  пропадании бортовой сети регистратор автоматически переходит на питание от радиостанции, поэтому подключении к бортовой сети является желательным, но не обязательным.  Например, на скоростных поездах «Сапсан» регистратор РПЛ-У подключен только одним кабелем к радиостанции. На пассажирском электровозе ЭП-1 регистратор подключен ко всем устройствам.

Динамический микрофон специальной конструкции обеспечивает подавление до 10Дб внешних акустических шумов в кабине локомотива. Встроенный в микрофон индикатор информирует поездную бригаду о включении режима записи.

Коструктивно регистратор и микрофон выполнены в металлическом вандалоустойчивом корпусе из 2-мм. легированной стали. Отсутствуют внешние, общедоступные разъёмы, вся подводка кабелей осуществляется из-под обшивки.

Тестирование регистратора и считывание  записей осуществляется по беспроводной технологии любым переносным компьютером. Предусмотрено дублирование всех записей на SD-карту, находящуюся внутри блока регистратора, которую при необходимости можно извлечь с нарушением пломбы. Всё необходимое ПО для компьютера поставляется вместе с регистратором.

Функции

  Регистратор  фиксирует  в своей  энергонезависимой памяти следующее:

- речевую информацию  ведущихся  по радиоканалу сеансов связи  в любом  из диапазонов в течение последних 75 часов  «чистого»  времени,  с регистрацией  даты и времени начала сеанса связи..

- факт, время и дату  приема вызова по любому  из диапазонов;

- факт, время и дату  включения и выключения пульта  управления, а также питания радиостанции;

- факт, время и дату  смены каналов и групп частот(для радиостанций РВ-1.1М и РВС-1);

- состояние  светофора при каждом сеансе связи (при подключении к КЛУБ-У, БЛОК или АЛСН);

- речевую информацию переговоров машиниста и помощника в кабине локомотива при свечении белого, красно-желтого и красного сигналов светофора и переговоров в течение первых 10 секунд при переходе сигналов с белого на зеленый и с зеленого на желтый.

в течение 120 секунд перед отправлением поезда (запись регламента переговоров во время «Минуты готовности»);

- в первые 120 секунд при начале движения локомотива;

- в первые 120 секунд по любой смене сигналов светофора, как во время движения локомотива, так и во время стоянки;

- постоянно во время движения локомотива по белому, красно-желтому и красному сигналам локомотивного светофора, или отсутствии сигналов. Для маневровых локомотивов запись ведется в постоянном режиме независимо от скорости движения;

- при падении давления в тормозной магистрали, в уравнительном резервуаре, или повышении давления в тормозных цилиндрах на величину 0,2 и более Атм; запись начинается за 120 секунд до наступления указанных признаков, продолжительность – до восстановления номинального давления в тормозной магистрали и до падения давления в ТЦ до 0 Атм при ненулевой скорости.

Запись переговоров локомотивной бригады  выполняется с привязкой к идентификационной информации и сообщениям о событиях и параметрах, поступающих от КЛУБ-У или БЛОК:

- показания локомотивных светофоров;

- фактическая скорость локомотива;

- допустимая скорость локомотива (скорость, при превышении которой применяется экстренное торможение);

- дата (день, месяц, год) и время (чч.мм.сс);

- давление в тормозной магистрали, в уравнительном резервуаре, тормозных цилиндрах локомотива;

- координаты местоположения.

Состав и конструкция.

В состав регистратора входят:

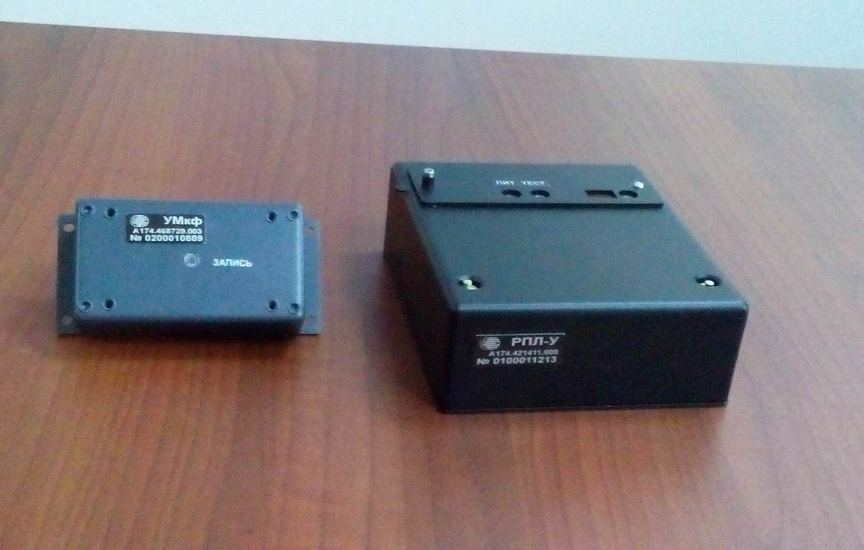

- блок регистрирующий.                     Габариты 160 х 140 х 50 мм.

- выносной динамический микрофон; Габариты 100 х 60 х 28 мм.

- адаптер для подключения к радиостанции РВ-1.1М. (по отдельному заказу).

- компакт – диск с ПО;

- комплект кабелей (в зависимости от проекта оборудования).


Сделать заказ и запросить дополнительную информацию по РПЛ-У Вы можете здесь.
