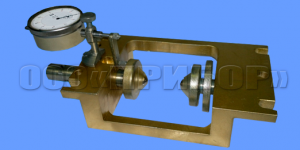

Приставка к прибору ВСВ-25М
Приставка применяется совместно со сдвиговым прибором ВСВ-25М и предназначена для определения механических свойств образцов скальных грунтов, как правильной, так и неправильной формы (максимальная молекулярная влажность, граница раскатывания, удельное сопротивление пенетрации).
Параметры испытываемых образцов грунта, максимальные деформации образцов или образца и фильтров, максимальные нагрузки на них и их деформации, сведены втаблице
|
№ |
Наименование определений | Диаметр образца, мм | Высота образца, мм | Макс. нагрузки на образец, Н 101 | Макс. деф-ция на образец, мм | Основание, ГОСТ |
|
Образцы грунта неправильной формы |
||||||
|
1 |
Механические свойства | сторона не более 25 | сторона не более 45 | 1000 | 10 | 24941-81 |
|
Образцы грунта правильной формы |
||||||
|
2 |
Механические св-ва свальных грунтов | 40 | 60 | 1000 | 10 | 21153.2-84 |
|
3 |
Граница раскатывания | 50 | 2 | 400 | 50 | 5180-84 |
|
4 |
Максимальная молекулярнаявлагоёмкость |
50 | 2 | 200 | 50 | РСН 51-84 |
|
5 |
Удельное сопротивлениепенетрации | 71,4 | 35 | 200 | 20 | РСН 51-84 |
Параметры рабочих органов приставки
| № | Наименование раб. органов | Диаметр, мм | Высота,
мм |
Угол при вершине,о | Класс шероховатости по ГОСТ 278978 | Твердость по Роквеллу, HRC единц | Основание, ГОСТ |
| 1 | Сферические инденторы | 15±0,05 | не ниже 7 | 60-65 | 24941-81 | ||
| 2 | Плоские диски | 52 | 10 | 55-60 | 21153.284,26447-85 | ||
| 3 | Конусный индентор |
38 | 30 | 5180-84 |
Погрешность измерений, производимых с помощью приставки
| № | Наименование измерений | Величина погрешности | Единица измерения | Основание, ГОСТ |
| 1 | Нагрузка на образец | ±5 | % | 26447-85 |
| 2 | Деформация на образец | 0,1 | мм | 26447-85 |
Комплект поставки
| № | Обозначение |
Наименование |
Кол-во |
Примечание |
| 1 | ИЭ-ПВСВ.000 | Приставка к прибору сдвиговому ВСВ-25М |
1 |
* |
| 2 | Паспорт |
1 |
*-в комплект поставки индикатор часового типа ИЧ-10 не входит
