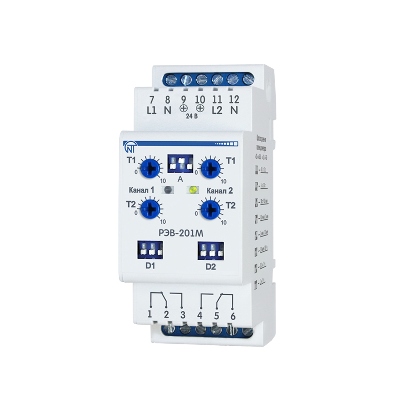

Многофункциональное реле времени РЭВ-201M

Реле времени электронное двухканальное с задержкой на включение и отключение РЭВ-201М предназначено для коммутации электрических цепей переменного тока 220В/50Гц и постоянного тока 24-100В с регулируемой задержкой времени включения от 0 до 36000с.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Страна-производитель товара: Россия

Дополнительные характеристики:

  • Индикация: Светодиоды
  • Ток коммутации: 5 А
  • К-во программ: 7
  • Управление: Потенциометры
  • Интервал времени: от 1 с до 20 ч
  • Управляющий контакт: Нет
  • Габаритные размеры, H x B x L, мм 100 x 36 x 66
  • Масса, кг, не более 0,150
Гарантия: 10 лет

Описание

Добавлен новый алгоритм работы «Задержка на отключение»

Реле времени электронное двухканальное с задержкой на включение и отключение РЭВ-201М предназначено для коммутации электрических цепей переменного тока 220В/50Гц и постоянного тока 24-100В с регулируемой задержкой времени включения от 0 до 36000с.

Реле содержит два канала и может работать по одному из четырех алгоритмов работы, задаваемым пользователем:

  • реле с задержкой на включение;
  • реле импульсное;
  • реле периодическое (циклическое);
  • реле управления.

Алгоритм задается положением переключателей А.

Соответствующая схемы подключения устройства позволяет реализовать:

  • независимую работу каналов (выдержка времени отсчитывается с момента подачи питания на конкретный канал);
  • параллельную работу каналов (питание на оба канала подается одновременно).

Регулировка временных интервалов производится парой потенциометров и блоком переключателей пределов для каждого из каналов отдельно.

На лицевой панели для каждого канала установлен двухцветный светодиод со следующим алгоритмом:

  • зеленое свечение – на канале присутствует напряжение;
  • красное свечение — реле нагрузки включено.

Каждый канал на выходе имеет по одному размыкающему и одному замыкающему контакту.

Цепь питания реле гальванически развязана с выходными цепями.


Сделать заказ и запросить дополнительную информацию по РЭВ-201M Вы можете здесь.
