Прибор контроля изоляции Ф4106(Ф4106А)

Измерительные приборы контроля изоляции Ф4106 и Ф4106А служат для измерения сопротивления изоляции при его снижении в сетях переменного тока с изолированной нейтралью, находящихся под напряжением 220 В или 380 В, частотой 50, 60 или 400 Гц.



Описание

Область применения измерителей Ф4106 — передвижные и стационарные электроустановки с изолированной нейтралью.

Прибор предназначен для встраивания и при эксплуатации доступ к разъему РУ и зажимам ПУ, а также к выходным и входным цепям прибора должен быть закрыт. Во внешней цепи питания прибора необходимо устанавливать предохранитель на 0,16 А типа ВПБ-6 или другого типа с аналогичными характеристиками.

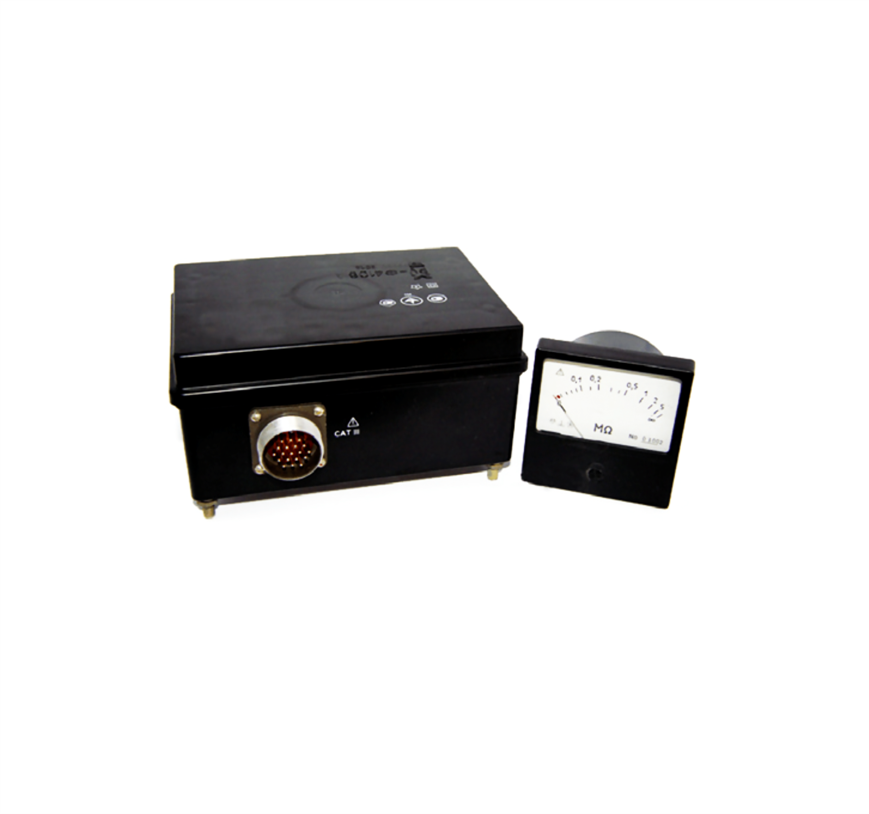

Щитовой измерительный прибор Ф4106 состоит из показывающего (ПУ) и релейного (РУ) устройств.

РУ имеет следующие установки сопротивления:

  • Ф4106 – 30, 50, 500 кОм
  • Ф4106А – 12, 20, 60 кОм.
  • Диапазон измерения ПУ – 0,02 — 5 МОм.
  • Класс точности ПУ – 2,5.
  • Предел допускаемой основной погрешности РУ равен 10% от сопротивления установки.
  • Условия эксплуатации — от минус 60 ° С до плюс 60 ° С.
  • Исполнение прибора Ф4106 и Ф4106А — пылезащищенное, брызгозащищенное, виброустойчивое.

Габаритные размеры, мм:

  • РУ – 175х98х143
  • ПУ — 80х80х100.

Масса, кг, не более:

  • РУ – 1,3
  • ПУ – 0,2.

Время установления рабочего режима — не более 15 минут.

Режим работы — непрерывный. Продолжительность непрерывной работы не ограничена.

Комплектация:
  • прибор контроля изоляции щитовой для цепей с изолированной нейтралью

Сделать заказ и запросить дополнительную информацию по Ф4106(Ф4106А) Вы можете здесь.
