Радиомодемы УКВ диапазона ТЕЛУР-РМ

ТУ 4035-001-11115752-97

Радиомодемы “Телур-РМ” предназначены для работы в
системах телеметрии,
радиосетях передачи данных,
системах расходометрии на базе счетчиков и корректоров.

ОБЩИЕ ХАРАКТЕРИСТИКИ РАДИОМОДЕМОВ “Телур-РМ”
Диапазон радиочастот-146 -174 МГц
Частотный интервал между соседними каналами – 25 кГц
Номинальное сопротивление антенно-фидерного тракта-50 или 75 Ом
Режим работы приёмо-передатчика – одночастотный полудуплекс
Скорости передачи информации – 1200, 2400, 4800 и 9600 бит/с
Интерфейс – RS-232
Коэффициент ошибок при уровне сигнала на входе приёмника не более 1.5 мкВ, -не более 10-6
Питание-~ 220В, 50Гц или 12-14В постоянного тока (2А)
Дополнительные заказные функции – защита от ошибок, сетевые протоколы, ретрансляция
Технологическая речевая связь
КОНСТРУКТИВНО РАДИОМОДЕМЫ СОСТОЯТ
из блока приёмопередатчика – БПП и блока питания с контроллером – БКП


Параметры передатчика
Параметры приёмника
1. Номинальная выходная мощность, Вт – 10.0       (имеется возможность неоперативного уменьшения мощности до 2 Вт) 1.Чувствительность при отношении сигнал/шум (СИНАД) 12дБ  ЭДС, мкВ, не более – 0.5
2.   Максимальная девиация  частоты, кГц, не более-3.0 2.   Избирательность по соседнему каналу, дБ,         не менее – 80.0
3. Уровень излучений в соседнем канале, мкВт, не более – 2.5 3.Величина выходного напряжения на нагрузке не менее -2 кОм, В-± 1.0
4. Уровень побочных излучений, мкВт, не более –      2.5 4. Интермодуляционная избирательность, дБ, не менее – 60.0
5. Отклонение частоты передатчика от номинального значения, не более – 6* 10-6 5. Уровень излучения гетеродинов, нВт, не более – 2.0
6. Тип излучения – F1D, F2D, F7D
Габаритные размеры: БПП – 330х165х50мм; БКП – 185х175х78мм. Масса: БПП – 1.65кГ; БКП – 3.5кГ

РАДИОМОДЕМЫ КОМПЛЕКТУЮТСЯ АНТЕННО-ФИДЕРНЫМИ УСТРОЙСТВАМИ (АФУ):


Тип
Поляризация Усиление, дБ Ширина диаграммы направленности в горизонтальной плоскости
А1 Горизонтальная 3 ненаправленная
А2  Вертикальная 0 ненаправленная
А3 Горизонтальная, вертикальная 7.0 60о

ВНЕШНИЙ ВИД РАДИОМОДЕМОВ И АФУ

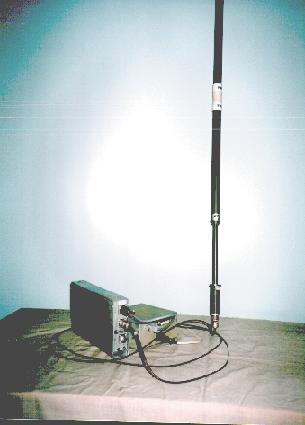

Фото 1. Радиомодем “Телур-РМ” с антенной типа А2

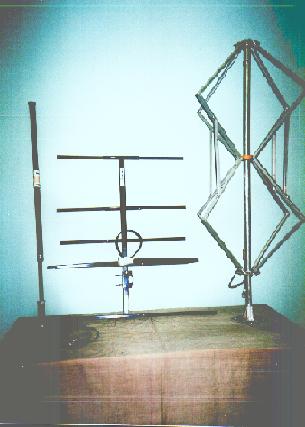

Фото 2. Антенны (слева направо) А2, А3, А1


Сделать заказ и запросить дополнительную информацию по ТЕЛУР-РМ Вы можете здесь.
