Аппаратно-программный комплекс АПКЗ-03М

для автоматизации измерений и анализа электрических характеристик установок катодной, дренажной и протекторной защиты металлических сооружений от электрохимической коррозии

Комплекс предназначен для работы в полевых и лабораторных условиях. Состоит из прибора ПКИ-02М (ТУ4221.002.11115752-2008, Сертификат соответствия RU.C.34.001.A   № 31223. Регистрационный № 20178-08 в Государственном реестре средств измерений. Свидетельство РОСПАТЕНТа № 12257 от 18.06.99г.) и прикладной программы “Монитор”, .
Принцип действия прибора ПКИ-02М основан на измерении постоянных и пульсирующих напряжений и тока, а также поляризационного потенциала, с отображением результатов измерений на жидкокристаллическом дисплее, преобразовании измеренных значений в цифровую форму, запоминании и долговременном хранении в памяти устройства с целью последующей перезаписи в память компьютера для наблюдения, обработки и архивирования результатов измерений.

Технические характеристики прибора ПКИ-02М
Наименование параметра Значение
1 Количество измерительных каналов 4
2 Входные параметры измерительных каналов
  2.1. Диапазон измеряемых напряжений, В
  № канала Назначение
  1 измерение постоянного напряжения Ur, В -100...+100
  2 измерение постоянного напряжения Us, В -10...+10
  3 измерение постоянного напряжения на внешнем шунте Uш, мВ
(для определения тока защиты – I)
0...+75
  4 измерение поляризационного потенциала E, В -5...+5
  2.2. Входные сопротивления, МОм, не менее
  № канала
  1 2.0
  2,4 4.0
  3 1.0
3 Период обновления результатов измерений по каналам 1¸3, индицируемых на жидкокристаллическом дисплее прибора по каналам, сек 1.0
4



Измерение поляризационного потенциала (в соответствии с ГОСТ.9-602-89

Время заряда, мс

47.0
Время разряда, мс 5.0
5
Параметры переключателя тока полярицации
Сопротивление в состоянии "замкнуто" Ом, не более 20.0
Сопротивление в состоянии "разомкнуто" МОм, не менее 10.0
6
Пределы допускаемой основной погрешности измерения, g,  % (по каналам)
№ канала Обозначение
1 Dг, ±(0,1%Uизм.+0,2В)
2 Ds       + (0,1%Uизм. +0,02В)
3 ± 0.5
4 ± 1.0
7

Электропитание:
- 4 аккумуляторные батареи (типа-АА) напряжением, В,
ёмкостью, А/ч, не менее


- сеть переменного тока напряжением, В, частотой, Гц (только для заряда АКБ)

1,2
2.85

220/50

8 Время непрерывной работы с сохранением основных параметров,   ч, не менее
  • при питании от встроенных аккумуляторов ёмкостью не менее 2,85 Ач
  • по каналам 1, 2, 4 (*), ч.
  • по каналу 3, ч
  • при питании от дополнительной внешней АКБ емкостью 7 Ач
     в режиме измерения по каналам 1, 2, 4 (*), ч.



50(**)
20.0(**)

9

Диапазон рабочих температур, (****) оС -20¸+45
10 Влажность (при температуре окружающего воздуха 24оС), % 95.0
11 Габариты, мм 220х110х60
12
Масса, не более, кГ
0.75
13 Наработка на отказ, ч. не менее 10000
14
Срок эксплуатации, г. не менее
10


Примечания:        (*)-измерения по каналу 4 производятся не более 50 раз;
                              (**)-ограничение определяется ёмкостью батареи;
                             (***)-ограничение определяется объемом памяти встроенного запоминающего устройства прибора;
(****)-прибор сохраняе все рабочие функции, кроме режима индикации, при отрицательных температурах до -30 оС

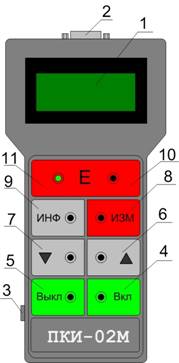

Внешний вид, органы управления и индикации

1 – жидкокристаллический индикатор (ЖКИ);
2 – разъем для подключения соединительных кабелей – КС1, КС2 к объекту контроля – (СКЗ, СДЗ) и к ПЭВМ;
3 – штеккерный разъем для сетевого адаптера;
4- кнопка включения питания (обозначение-ВКЛ);
5- кнопка выключения питания (обозначение-ВЫКЛ);
6-кнопка “Больше”;
7-кнопка “Меньше”;
8-кнопка включения режима записи результатов
    измерений в память прибора (обозначение ИЗМ);
9- кнопка выбора вида индицируемой информации , обозначение – ИНФ;
10-кнопка включения режима измерения поляризационного потенциала (обозначение-Е);
11 – светодиод для индикации включения режима измерения поляризационного потенциала

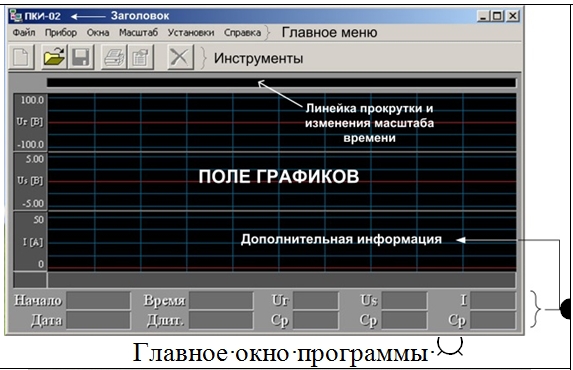

Программа “Монитор” обеспечивает:

  • перезапись измеренных данных из памяти прибора в память компьютера;

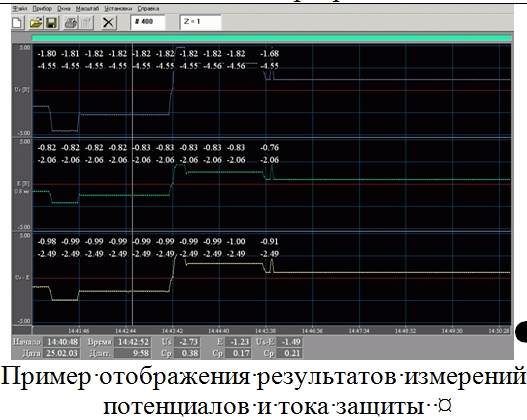

  • отображение измеренных   данных в виде графиков, привязанных к реальному  времени измерений с возможностью просмотра мгновенных значений с помощью “тренда”;
  • обработку измеренных данных  и вычисление средних,  максимальных и минимальных значений за выбранные оператором промежутки времени;
  • построение гистограмм;
  • распечатку на принтере выбранных фрагментов записей и составление отчетных ведомостей по формам пользователя;
  • архивирование результатов измерений с возможностью поиска архивных файлов по дате и/или месту измерения и др.
