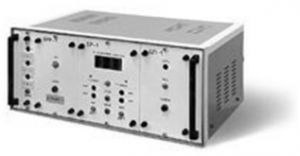

Блок обработки данных VEGA-03

Назначение: блок обработки данных (далее БОД) VEGA-03 применяется с целью вычисления параметров объема и расхода жидкости на узлах учета нефти. БОД VEGA-03 согласно ГОСТ Р 51330 .4-9 9может устанавливаться вне взрывоопасных зон (маркировка взрывозащиты 1 ExibIIAT4).

БОД VEGA-03 позволяет:

• преобразовывать частотный электрический сигнал с учетом токового сигнала в единицы объема и вычисления расхода по результатам предварительной градуировки;

• осуществлять прием входного токового сигнала влияющей величины 4 … 20 мА от средств измерений (например, датчика давления, датчика температуры и т.д.) по каналам измерения объема;

• производить накопление и прекращение накопления информации по дистанционному сигналу пуска «СТАРТ» и останова «СТОП», а также выполнять сброс накопленного значения;

• делать ввод с панели управления прибора и хранение таблиц коэффициентов преобразования вэнергонезависимой памяти блока;

• осуществлять выдачу звукового сигнала при выходе значений входных частотных и токовых сигналов за пределы градуировочных таблиц;

• осуществлять выдачу токового сигнала 4 … 20 мА соответствующего значению расхода, с линейным преобразованием.

Описание: БОД VEGA-03 поставляется вместе с турбинными счетчиками типа НОРД-М, МИГ и другими, где имеются магнитоиндукционные датчики НОРД-И2У-02 или НОРД-И2У-04. Параметры преобразований вводятся потребителем и хранятся в памяти блока.

Конструкция БОД включает в себя: плату микропроцессорного вычислителя; плату табло отображения и управления.

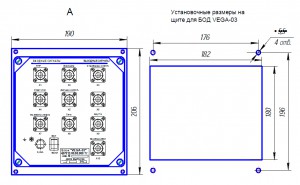

Установочные размеры на щите для  БОД VEGA-03:

Технические характеристики БОД VEGA-03:

 Предел относительной погрешности преобразования входных частотных
сигналов в диапазоне от 16 до 5000 Гц и входных токовых сигналов в диапазоне
от 4 до 20 мА в показания в единицах объема, расхода и в выходные сигналы, %,
не более
± 0,01
Количество точек градуировки по параметру частоты:
   расход, точек 7
 Количество градуировочных таблиц по параметру влияющей величины
   расход 4
 Параметры цепей дистанционных сигналов пуска и останова накопления информации:
   входное сопротивление, кОм 10
   входная емкость, пФ, не более 50
    длительность, мкс 10
   амплитуда входного импульса — от 3 до 15 В, активный уровень низкий
 Параметры входных сигналов от ТПР:
   код единичный по ГОСТ 26.014-81
   уровень логической «1», В 12 ± 2,4
   уровень логического «0», В, не более 0,6
    длительность, не менее — 100 мкс, активный уровень, логическая «1»
 Параметры выходных сигналов объема жидкости в систему телеметрии:
с электрическим носителем:
   код единичный по ГОСТ 26.014-81
  уровень логической «1», В 12 ± 2,4
   уровень логического «0», В, не более 0,6
   длительность — ( 2 . . . 999 ) мс, активный уровень логическая «1»
с носителем в виде замыкающего контакта:
   код единичный по ГОСТ 26.014-81
   длительность, мс 2 … 999
Выходной токовый сигнал измерения текущего расхода, мА от 4 до 20 (на
внешней нагрузке
0… 500 Ом)
Параметры сигнала по выходу MODBUS соответствуют стандарту EIA RS-485.
Параметры питающей сети:
   напряжение, В 220
   частота, Гц 50
Потребляемая мощность, ВА, не более 5
Длина линии связи соединяющая датчики с блоком, м, не более 500
Электрические параметры линии связи по каналу измерения объема:
   максимально допустимая емкость, мкФ, не более 0,3
   максимально допустимая индуктивность, мГн, не более 1


Вид климатического исполнения – УХЛ 4.2 для работы при температуре от …………… +5 до +40 °С.
Верхнее значение относительной влажности – 95% при ……………………………………. +30°С.
Габаритные размеры, мм, не более ………………………………………………………………. 190х206х113
Масса, кг, не более ……………………………………………………………………………………. 1,5
Средняя наработка на отказ, ч, не менее ………………………………………………………. 24000
Средний срок службы, лет, не менее …………………………………………………………….. 8


Сделать заказ и запросить дополнительную информацию по VEGA-03 Вы можете здесь.
