Датчики магнитоиндукционные НОРД-И2У и НОРД-И1У

Назначение датчика НОРД-И2У и НОРД-И1У
Датчики магнитоиндукционные НОРД-И2У и НОРД-И1У (далее «датчики» предназначенные для преобразования скорости вращения турбинки турбинного преобразователя расхода в частоту электрического сигнала в датчике НОРД-И1У, усиления этого сигнала в датчике НОРД-И2У.
Область применения

Датчики магнитоиндукционные НОРД-И1У, НОРД-И2У предназначены для преобразования скорости вращения турбинки в электрический сигнал.
Датчики могут использоваться с турбинными преобразователями НОРД, МИГ, АГАТ-М и электронным блоком НОРД-Э3М или блоком обработки данных VEGA-03.

Параметры:
1. Датчики имеют взрывоопасный уровень взрывозащиты с видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99 и маркировку взрывозащиты IеxdIIBT4 по ГОСТ Р 51330.0-99.
2. Датчики предназначены для установки во взрывоопасных зонах согласно требованиям ПУЭ «Правила устройства электроустановок», глава 7.3 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
3. Степень опасности механических повреждений взрывонепроницаемой оболочки датчика — высокая.
4. Вид взрывозащиты магнитоиндукционных датчиков «взрывонепроницаемая оболочка. Маркировка взрывозащиты 1ЕхdIIBT4
5. Степень защиты датчика от проникновения воды, пыли и посторонних твердых частиц по ГОСТ 14254-96 (МЭК 529-89) — IP65.
6. Температура окружающего воздуха от -50 до +50ºС, относительная влажность (95±3)% при 35ºС .
7. Климатическое исполнение — УХЛ 1 по ГОСТ 15150-69.
Основные параметры:
Характеристики НОРД-И1У НОРД-И1У* НОРД-И2У НОРД-И2У-01 НОРД-И2У-02 НОРД-И2У-03 НОРД-И2У-04
Частота выходного сигнала, Гц 30-1000 30-2000 16-5000 30-1000 16-5000
Амплитуда выходного сигнала при нагрузке 360 Ом, В, не менее 0,05 1,20 1,50 от(8 ± 0,5) до12 1,20 от(8 ± 0,5) до12
Питание электрических цепей — постоянный ток напряжением, В - (12 +1,2-1,8) - (12 +1,2 -1,8)
Потребляемая мощность, Вт - 0,30 0,12 0,50 0,30 0,50
Чувствительность усилителя, мВ, не менее - 10 20 10 20 10
Габаритные размеры, мм 70х102х96
Масса, кг, не более 1,9
Длина канала линии связи между блоком и датчиком,м., не более 250 1000
Присоединительная резьба 3/4" на корпусе датчика на переходном штуцере на корпусе датчика на переходном штуцере
Датчик магнитоиндукционный НОРД имеет следующее обозначение:

«Датчик магнитоиндукционный НОРД-И2У-02, ТУ 4213-003-60231190-2011», где
датчик магнитоиндукционный НОРД-И2У — наименование датчика;
02 — исполнение датчика;
ТУ 4213-003-60231190-2011 - номер настоящих ТУ.

Датчики магнитоиндукционные имеют исполнения согласно таблице и могут использоваться с турбинными преобразователями счетчиков нефти
НОРД-1М, МИГ, счетчиков газа АГАТ-М и электронным блоком НОРД-ЭЗМ или блоком обработки данных Вега-03.

Датчики Обозначения счетчиков,DN
АГАТ-М НОРД-1М МИГ
НОРД-И1У  100, 150 80÷200 80÷400
НОРД-И1У-01  40÷150 - -
НОРД-И2У  100, 150 80÷200 80÷400
НОРД-И2У-01  - -
НОРД-И2У-02  80÷200 80÷400
НОРД-И2У-03  - 40÷200 -
НОРД-И2У-04  - 32÷400
Габаритные размеры и вес:
Оборудование Габаритные размеры, мм. Вес, кг.
Датчик НОРД-И2У, не более  70*102*96 1,9
Устройство и работа:

Датчики (рис. 1, 2) состоят из следующих составных частей: усилителя или клеммника (НОРД-И1У) 1, катушки индуктивности 2, корпуса 3, крышки 4, гибкого рукава 5.
Катушка индуктивности датчиков намотана на каркас из пресс-материала АГ-4В ГОСТ 20437-89 и содержит 21300 витков провода ПЭВ-1-0,05 ГОСТ 7262-78.
В катушку помещен стальной стержень 6, который подмагничивается постоянными бариевыми магнитами. Работа датчиков основана на возбуждении переменной электродинамической силой (ЭДС) в катушке при изменении ее магнитного поля вследствие пересечения его лопатками турбинки.

В датчике НОРД-И1У наводимая в катушке ЭДС предается на электронный блок. В датчике НОРД-И2У наводимая в катушке ЭДС подается на усилитель рис. 3, собранный на транзисторах VT1, VT2, VT3 с непосредственной связью.
Первые два каскада VT1, VT2 усиливают сигнал по напряжению.
Для усиления сигнала по току и согласованию с последующими каскадами в усилителе использован эмиттерный повторитель VT3. С эмиттерного повторителя VT3 сигнал поступает на триттер Шмидта VT4, VT5, где он формируется в прямоугольные импульсы постоянной амплитуды, равной не менее 1,2 В. Этот сигнал подается на электронный блок.

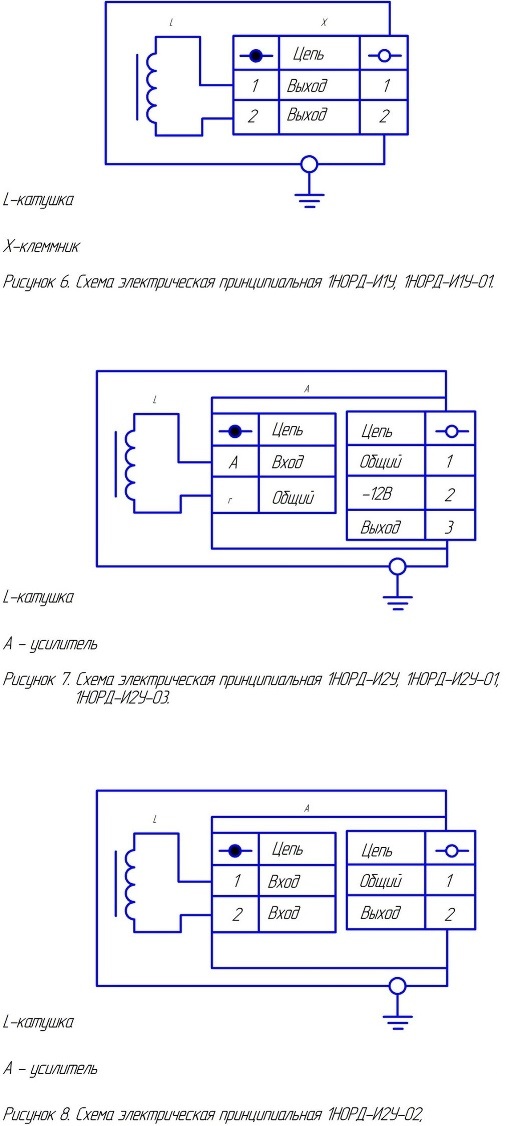

В датчике НОРД-И2У-01 наводимая в катушке ЭДС подается на усилитель. Принципиальная схема усилителя приведена на рис. 4.
Усилитель выполнен на составном транзисторе, образованном транзисторами VT1 и VT2. Входной сигнал через конденсатор С1 поступает на базу транзистора VT1. Усиленный входной сигнал снимается с клеммы 3 и 1. Положительный полюс источника питания напряжением 12В подключается к клемме 1, а отрицательный полюс подключается к клемме 2.
Конденсатор С2 снижает уровень высокочастотных помех, а диод 3 предохраняет транзисторы от пробоя при ошибочной подаче напряжения питания противоположной полярности.
В датчиках НОРД-И1У-02, НОРД-И2У-04 наводимая ЭДС подается на усилитель. Принципиальная схема усилителя приведена на рис 5.
Сигнал с катушки поступает на вход компаратора, собранного на операционном усилителе (ОУ) DA1. С выхода ОУ сигнал через преобразователь уровня VD1 поступает на выходной каскад на транзисторе VT1. Съем сигнала и питание схемы осуществляется по двухпроводной линии.

Датчик 1НОРД имеет взрывозащищенное исполнение, вид взрывозащиты "взрывонепроницаемая оболочка", маркировка по взрывозащите 1ЕхdIIВТ4.
