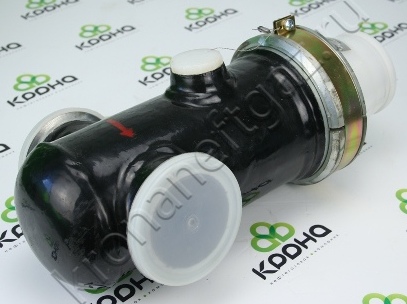

Счетчики жидкостиТОР-50, ТОР-80

Область применения

Счетчики жидкости турбинные ТОР-1-50 и ТОР-1-80 предназначены для измерения количества жидкости: воды (кроме питьевой), нефти и нефтепродуктов в единицах объема на технологических установках нефтедобывающих предприятий и в других отраслях народного хозяйства.
Счетчики являются приборами непрерывного действия. Объем показаний счетчика осуществляется:
1) по механическому счетчику;
2) по электромагнитному датчику в комплекте с блоком питания искробезопасным.

Предназначены для измерения количества жидкости: воды (кроме питьевой), нефти и нефтепродуктов в единицах объема на технологических установках нефтедобывающих предприятий и в других отраслях народного хозяйства транспортируемых по трубопроводам
с условным диаметром (DN) 50 и 80 на давление (PN) от 0,2 до 4,0 МПа.

Счетчик жидкости турбинный ТОР-1-50 DN 50, PN 0,2-4,0 МПа.

Счетчик жидкости турбинный ТОР-1-80 DN 80, PN 0,2-4,0 МПа.

Измеряемая среда – жидкость со следующими параметрами:

температура, о С от +5 до+70
содержание парафина, объёмное, %, не более 10
вязкость, м 2  от 1x10-6 до 120x10-6
содержание сернистых соединений по весу, %, не более  3
количество механических примесей, мг/л, не более 3000
размер частиц механических примесей, мм, не более 5
рабочее давление, МПа 4,0
потеря давления при максимальном расходе, МПа, не более 0,05
Окружающая среда:
температура окружающего воздуха, °С, в пределах от -50 до +50
исполнение счетчиков по устойчивости к механическим воздействиям  обыкновенное

Счетчики могут применяться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных условиях.

Питание электрических цепей электромагнитного датчика::
род тока  постоянный
напряжение, В, не менее >+10% -15%
коммутируемая мощность при работе на активную нагрузку, Вт, не более 12
Предел допускаемой основной относительной погрешности счетчика:
ТОР-1-50 (ТОР-50) ± 1,0 %
ТОР-1-80 (ТОР-80) ± 1,0 %
Предел допустимого изменения показаний от изменения вязкости жидкости измеряемой среды, на каждые 10x10 -6 м 2 /с
Диапазон вязкости, м 2 /с Диапазон расхода, % Изменение показаний, %
от 1х10 -6 до 80х10 -6 от 20 до 100 2,0
от 80х10 -6 до 120х10 -6 от 20 до 100 1,5
Параметры и габаритные размеры счетчиков ТОР:
Наименование параметров ТОР-1-50 ТОР-1-80
Диаметр условного прохода, Ду, мм. 50 80
Пропускная способность
м3/с м3/ч

от 0,0016 до 0,0083
6-30

от 0,0041 до 0,02
15-75
Габаритные размеры, мм, не более
длина
ширина
высота

320
177
385

320
177
415
Масса, кг., не более 20 25
Счетчик жидкости турбинный ТОР-1 имеют следующее обозначение, например:

«Счетчик жидкости турбинный ТОР-1-50 , ТУ 4213-003-60231190-2011», где
-ТОР-1 - наименование счетчика;
50 — диаметр условного прохода, DN, мм.;
ТУ 4213-003-60231190-2011 - номер настоящих ТУ.

«Счетчик жидкости турбинный ТОР-1-80 , ТУ 4213-003-60231190-2011», где
-ТОР-1 - наименование счетчика;
80 — диаметр условного прохода, DN, мм.;
ТУ 4213-003-60231190-2011 - номер настоящих ТУ.

Комплектация счетчиков ТОР:
Обозначение Наименование ТОР-1-50 1 ТОР-1-80 Примечание
Ха2.833.033 Счетчик жидкости турбинный ТОР-1-80 - 1 с электромагнитным датчиком
Ха2.833.033-01 Счетчик жидкости турбинный ТОР-1-80 - 1 без датчика
Ха2.833.034 Счетчик жидкости турбинный ТОР-1-50 1 - с электромагнитным датчиком
Ха2.833.034-01 Счетчик жидкости турбинный ТОР-1-50 1 - без датчика
Ха1.490.008 РЭ Руководство по эксплуатации 1 1 поставляется по запросу потребителя
Ха1.490.008 Д Методика градуировки и поверки счетчиков жид- кости турбинных "1ТОР" 1 1 поставляется по запросу потребителя
Ха2.833.033ПС
Ха2.833.034ПС
Паспорт -
1
1
-

Комплект монтажных частей в составе:
Ха8.230.061
Ха8.230.074
Фланец -
2
2
-
поставляется по запросу потребителя
КП-00-01-00-02
КП-00-01-00-03
Хомут -
4
4
-
поставляется по запросу потребителя
  Кольцо ГОСТ 9833-73
080-086-36-2-2
096-102-36-2-2

2
-

-
2
поставляется по запросу потребителя
  Гайка М16.6.019 ГОСТ 5915-70 4 4 поставляется по запросу потребителя
  Болт ГОСТ 7798-70
М16х100.56.019
М16х80.56.019

-
4

4
-
поставляется по запросу потребителя
Комплект запасных частей:
  Контакт магнитоупра-вляемый МКА-27-101Б 0.483.001 ТУ 1 1 поставляется по запросу потребителя
  Кольцо ГОСТ 9833-73
005-008-19-2-4
018-022-25-2-4
026-032-36-2-4
114-120-26-2-4

1
1
1
1

1
1
1
1
поставляется по запросу потребителя
Ха2.320.013 Датчик магнитоиндукционный     поставляется по запросу потребителя
БПИ.00.00.000 Блок питания искробезопасный     поставляется по запросу потребителя
ЗАПАСНЫЕ ЧАСТИ к счетчикам жидкости ТОР-1-80:
Маркировка Запасные части к ТОР-1-50 Запасные части к ТОР-1-80
ТОР1.00.00.001 заглушка счетчик ТОР-1-50
ТОР1.00.00.001-01 заглушка   счетчик ТОР-1-80
6023 КП-00-01-00-02 хомут крепления  счетчик ТОР-1-50
6023 КП-00-01-00-03 хомут крепления    счетчик ТОР-1-80
6023 Ха6.430.029 обтекатель счетчик ТОР-1-50
6023 Ха6.430.024 обтекатель   счетчик ТОР-1-80
6023 Ха6.332.000 редуктор счетчик ТОР-1-50
6023 Ха6.332.001 редуктор   счетчик ТОР-1-80
6023 Ха6.116.001 корпус счетчик ТОР-1-50 счетчик ТОР-1-80
6023 Ха6.393.008 крыльчатка счетчик ТОР-1-50
6023 Ха6.393.007 крыльчатка   счетчик ТОР-1-80
6023 Ха6.178.000 крышка счетчик ТОР-1-50 счетчик ТОР-1-80
6023 Ха5.125.000 муфта магнитная счетчик ТОР-1-50
6023 Ха5.125.003 муфта магнитная   счетчик ТОР-1-80
6023 Ха5.125.002 муфта магнитная счетчик ТОР-1-50 счетчик ТОР-1-80
6023 Ха7.021.007 шкала счетчик ТОР-1-50 счетчик ТОР-1-80
6023 Ха8.640.002 стекло счетчик ТОР-1-50 счетчик ТОР-1-80
6023 Ха8.665.061 хомут счетчик ТОР-1-50 счетчик ТОР-1-80
6023 Ха5.132.003 датчик электромагнитный  счетчик ТОР-1-50 счетчик ТОР-1-80
6023 Ха6.374.000 червяк счетчик ТОР-1-50 счетчик ТОР-1-80
6023 Ха8.250.005 подшипник счетчик ТОР-1-50 счетчик ТОР-1-80
6023 Ха8.250.006 подшипник счетчик ТОР-1-50 счетчик ТОР-1-80
6023 Ха8.250.001 подпятник счетчик ТОР-1-50 счетчик ТОР-1-80
6023 Ха8.230.061 фланец счетчик ТОР-1-50
6023 Ха8.230.074 фланец   счетчик ТОР-1-80
6023 Ха5.178.004 счетчик счетчик ТОР-1-50 счетчик ТОР-1-80
6023 Ха5.178.001 счетчик механический счетчик ТОР-1-50 счетчик ТОР-1-80
6023 Ха6.057.001 стрелка счетчик ТОР-1-50 счетчик ТОР-1-80
080-086-36 кольцо счетчик ТОР-1-50
096-102-36 кольцо   счетчик ТОР-1-80
Параметры и габаритные размеры счетчиков ТОР-1-80:
Наименование параметров 1 ТОР-1-50 1 ТОР-1-80
Диаметр условного прохода, Ду, мм. 50 80
Пропускная способность
м3/с м3/ч

от 0,0016 до 0,0083
6-30

от 0,0041 до 0,02
15-75
Габаритные размеры, мм, не более
длина
ширина
высота

320
177
385

320
177
415
Масса, кг., не более 20 25
Принцип работы:

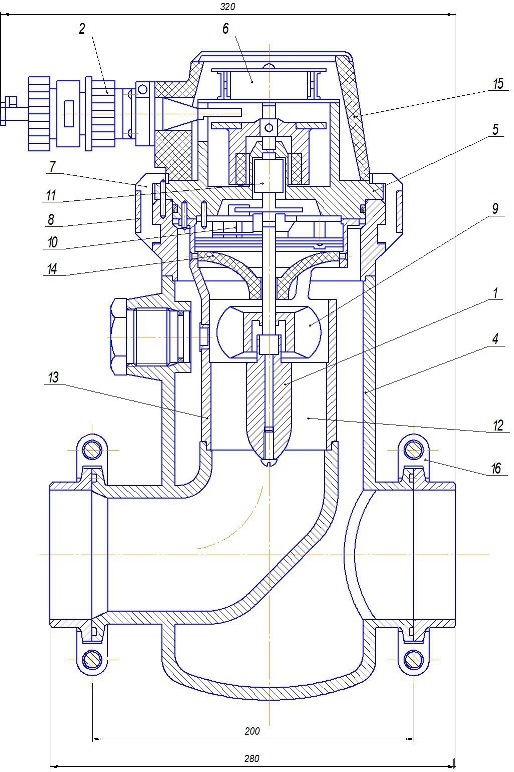

Счетчик состоит из измерительного узла [поз. 1], датчика электромагнитного [поз. 2] и корпуса [поз. 4]. Узел измерительный состоит из турбинки [поз. 9], редуктора [поз. 10], счетного механизма [поз. 6], магнитной муфты [поз. 11], лопатки [поз. 12], обтекателя [поз. 13] и экрана [поз. 14]. Измерительный узел [поз.1] размещается внутри корпуса [поз.4] счетчика, крышка [поз.5] измерительного узла является герметичной перегородкой, отделяющей счетный механизм [поз.6] от рабочей полости корпуса счетчика и крепится к нему с помощью хомутов [поз.7], которые фиксируются кольцом [поз.8]. Турбинка [поз.9] передает вращательное движение через понижающий редуктор [поз.10] и магнитную муфту [поз.11] на счетный механизм [поз.6]. Обтекатель [поз.13] и экран [поз.14] служат для направления потока жидкости в рабочей полости корпуса, Лопатка [поз.12], установленная непосредственно перед. турбинкой, служит для регулирования положения, поля погрешности счетчика.
Поворот лопатки против или по часовой стрелке увеличивает или уменьшает обороты турбинки при одном и том же количестве протекаемой жидкости. Крышка [поз.15] служит защитой для счетного механизма от воздействия окружающей среды.
Счетчики монтируются к трубопроводу с помощью быстросъемных хомутов [поз.16].
Принцип работы счетчиков основан на преобразовании количества протекающей жидкости в пропорциональное число оборотов турбинки и пересчета в единицы объема.
Кинематическая схема счетчиков приведена на рис. 2.
Электромагнитный датчик [поз.2] (см. рис. 1) представляет собой контактное устройство. Основным элементом электромагнитного датчика является нормально-разомкнутый магнитоуправляемый контакт (типаМКА-27-101Б), который управляется полем постоянных магнитов, расположенных во вращающемся диске [поз. 16] счетного механизма [поз.6]. Цена одного импульса - 50 л.
