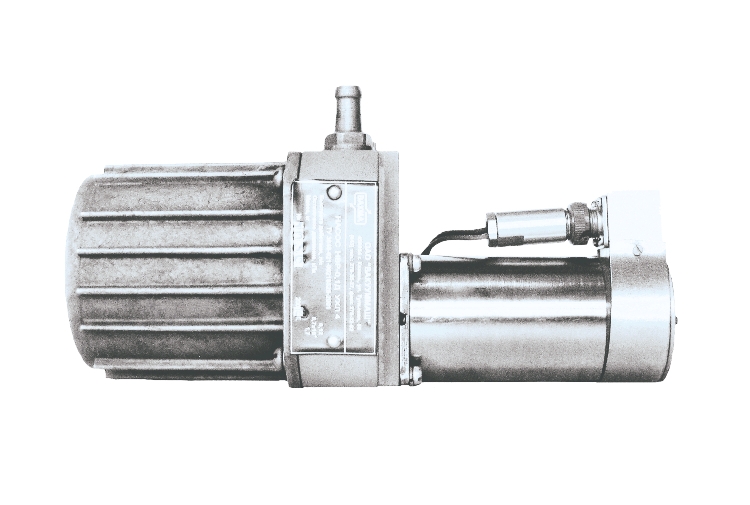

Насос вакуумный пластинчато-роторный НВР-0,1Д

Описание пластинчато-роторного вакуумного насоса НВР-0,1Д

Пластинчато-роторный вакуумный насос НВР-0,1Д с быстротой действия 0,4 м3/ч (в диапазоне давлений на входе от атмосферного до 26,6кПа) предназначен для откачки из герметичных сосудов воздуха и неагрессивных к рабочей жидкости и материалам конструкции взрывопожаробезопасных нетоксичных газов, паров и парогазовых смесей, предварительно очищенных от капельной влаги, и механических загрязнений, с содержанием кислорода не более, чем в воздухе (21 % по объему) при нормальных условиях, от атмосферного давления до предельного остаточного, при давлении в выходном сечении, не превышающем атмосферное давление более, чем на 9,3 кПа (70 мм рт.ст.). Производить откачку парогазовых смесей только при открытом газобалластном устройстве.

Насос вакуумный пластинчато-роторный НВР-0,1Д изготавливается в климатическом исполнении УХЛ 4 по ГОСТ 15150-69, но для эксплуатации при температуре окружающего воздуха и окачиваемой среды от 283 К до 308 К (от +100С до +350С), соответствует требованиям технических условий ТУ 3648-021-00218526-2001., разработан и изготавливается с учётом требований ГОСТ Р 52615-2006. Требования к качеству электроэнергии по ГОСТ 53390-2009.

Преимущества пластинчато-роторного вакуумного насоса НВР-0,1Д

- Заправлен маслом VACMA OIL 100
- Корпус является емкостью для заливки рабочей жидкости
- Контроль рабочей жидкости через смотровое стекло
- Передача вращения осуществляется через зубчатую передачу
- Напряжение питания 12В и 27В
- Климатическое исполнение УХЛ-4
- Pecypc до первого капитального ремонта 12500 ч. в течение срока службы 3 лет, в том числе срок хранения 1 год в упаковке изготовителя в складских помещениях
- Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 1000 часов

Принцип работы пластинчато-роторного вакуумного насоса НВР-0,1Д

Kopпyc насоса HBP-0,1Д и электродвигатель крепятся к стойке. Корпус является одновременно емкостью, в которую заливается рабочая жидкость. Работая жидкость заливается чepeз отверстие корпуса, закрываемое пробкой, и через каналы поступает в цилиндры и подшипники скольжения. Слив рабочей жидкости производится через отверстие, в которое установлено смотровое стекло. Герметизация вала ротора насоса осуществляется двумя манжетами. Контроль уровня рабочей жидкости осуществляется через смотровое стекло

Область применения пластинчато-роторного вакуумного насоса НВР-0,1Д

- Пищевая промышленность
- Деревообработка
- Целлюлозно-бумажное производство
- Нефтехимическая промышленность
- Химическая промышленность
- Производство резиновых изделий
- Производство кристаллов
- Металлургия
- Машиностроение
- Производство электрооборудования
- Производство электроэнергии
- Строительство
- Научно-исследовательская деятельность
- Медицина
- Сельское хозяйство
- Добыча полезных ископаемых
- Обработка отходов

Основные параметры пластинчато-роторного вакуумного насоса НВР-0,1Д

Основные параметры пластинчато-роторного вакуумного насоса НВР-0,1Д

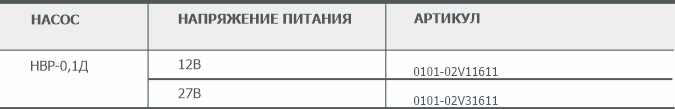

Информация для заказа пластинчато-роторного вакуумного насоса НВР-0,1Д

пластинчато-роторного вакуумного насоса НВР-0,1Д

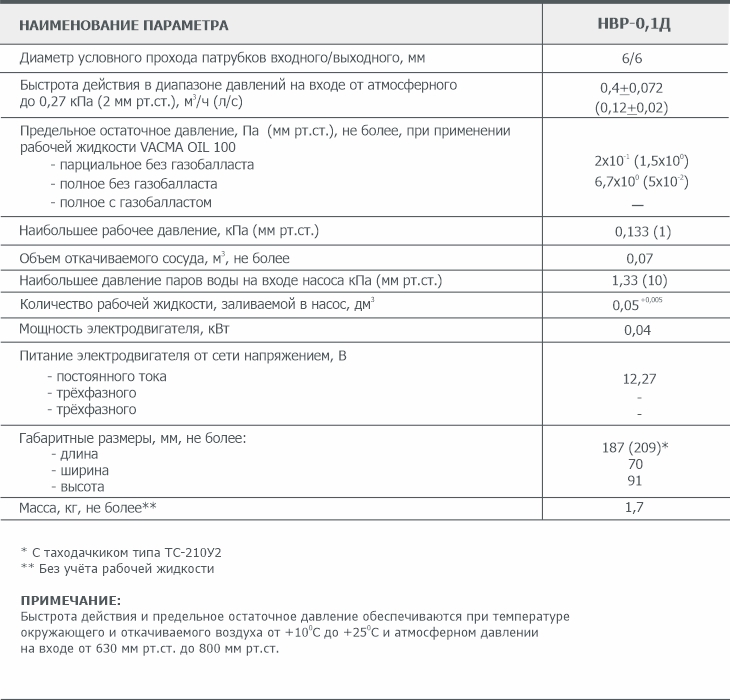

Технические характеристики пластинчато-роторного вакуумного насоса НВР-0,1Д

Наименование параметра и размера



Значение для насоса
НВР-0,1Д


Диаметр условного прохода патрубков входного/выходного, мм 6/6
Быстрота дeйствия в диaпазоне давлений на входе от атмосферного до 0,27 кПа (2 мм рт.ст.), м3/ч (л/с) 0,4 ±0,072 (0,12 ±0,02)
Предельное остаточное давление, кПа (мм рт.ст.), не более, при применении рабочей жидкости VACMA OIL 100
парциальное без газобалласта 2х10-1 (1,5х100)
полное без газобалласта 6,7х100 (5х10-2)
полное с газобалластом _
Наибольшее рабочее давление, кПа (мм рт.ст.) 0,133 (1)
Объем откачиваемого сосуда, мЗ, не более 0,07
Наибольшее давление паров воды на входе насоса кПa (мм рт.ст.) 1,33 (10)
Количество рабочей жидкости, заливаемой в насос, дм3 0,05 +0,005
Питание электродвигателя от сети напряжением, постоянного тока В 12,27
Мощность электродвигателя, кВт 0,04
Габаритные размеры, мм, не более:
длина 189 (209)*
ширина 70
высота 91
Масса, кг, не более** 1,7

* С таходачкиком типа ТС-210У2
** Без учёта рабочей жидкости

ПРИМЕЧАНИЕ:
Быстрота действия и предельное остаточное давление обеспечиваются при температуре окружающего откачиваемого воздуха от плюс 10 0C до плюс 25 0С и атмосферном давление на выходе от 630 мм рт.ст до 800 мм рт.ст.

Сделать заказ и запросить дополнительную информацию по НВР-0,1Д Вы можете здесь.
