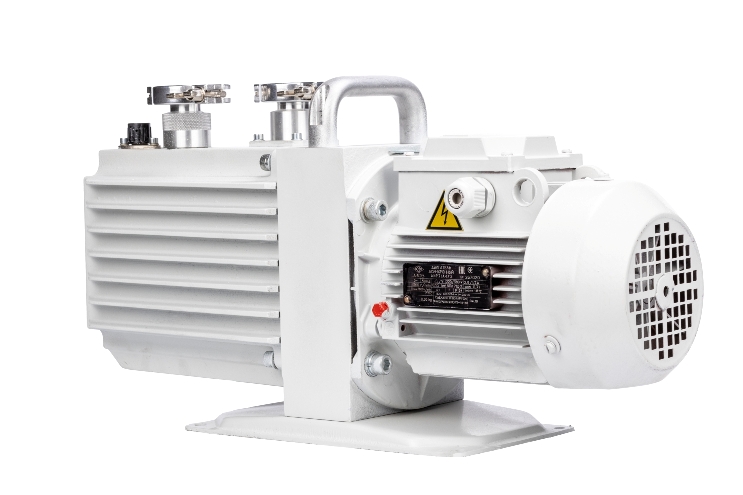

Насос вакуумный пластинчато-роторный 2НВР-5ДМ1

Описание пластинчато-роторного вакуумного насоса 2НВР-5ДМ1

Пластинчато-роторный вакуумный насос 2НВР-5ДМ1 с быстротой действия 19,8 м3/ч (в диапазоне давлений на входе от атмосферного до 26,6кПа) предназначен для откачки из герметичных сосудов воздуха и неагрессивных к рабочей жидкости и материалам конструкции взрывопожаробезопасных нетоксичных газов, паров и парогазовых смесей, предварительно очищенных от капельной влаги, и механических загрязнений, с содержанием кислорода не более, чем в воздухе (21 % по объему) при нормальных условиях, от атмосферного давления до предельного остаточного, при давлении в выходном сечении, не превышающем атмосферное давление более, чем на 9,3 кПа (70 мм рт.ст.). Производить откачку парогазовых смесей только при открытом газобалластном устройстве.

Насос вакуумный пластинчато-роторный 2НВР-5ДМ1 изготавливается в климатическом исполнении УХЛ 4 по ГОСТ 15150-69, но для эксплуатации при температуре окружающего воздуха и окачиваемой среды от 283 К до 308 К (от +100С до +350С), соответствует требованиям технических условий ТУ 3648-006-00218526-2002, разработан и изготавливается с учётом требований ГОСТ Р 52615-2006. Требования к качеству электроэнергии по ГОСТ 32144-2013.

Преимущества пластинчато-роторного вакуумного насоса 2НВР-5ДМ1

- Воздушная система охлаждения
- Заправлен маслом VACMA OIL 100
- Напряжение питания 220В и 380В
- Pecypc до первого капитального ремонта 12500 ч в течение срока службы 3 лет, в том числе срок хранения 1 год в упаковке изготовителя в складских помещениях.
- Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 4500 часов


Принцип работы пластинчато-роторного вакуумного насоса 2НВР-5ДМ1

При вращении ротора с пластинами, прижимаемыми к цилиндру пружинами, газ, всасываемый через входной патрубок, вытесняется через выхлопной клапан вследствие периодического изменения объемов полостей рабочей камеры. Корпус насоса 2НВР-5ДМ1 и электродвигатель крепятся к стойке. Корпус одновременно является емкостью для залива рабочей жидкости, которое предназначено для уплотнения рабочих зазоров роторного механизма, выхлопных клапанов I и ll ступеней и смазки трущихся поверхностей. Рабочая жидкость заливается и сливается через отверстия в корпусе, закрываемые заглушками и с уплотнителем. Рабочая жидкость через канал в крышке поступает в цилиндры, манжеты и подшипники. Контроль уровня рабочей жидкости производится через маслоуказатель. Патрубок крепится на корпусе при помощи фланца, и уплотняется прокладкой. В нем же установлен сетчатый фильтр.

Выхлоп вакуумного насоса 2НВР-5ДМ1 осуществляется через штуцер, установленный на корпусе, на корпусе насоса имеется пробка газобалластного устройства уплотняемая уплотнителем, предназначенная для предотвращения конденсации паров при откачке паров и парогазовых смесей. Цилиндры в сборе с крышками образуют рабочий блок из двух последовательно соединенных рабочих камер-ступеней. Газ проходит из I ступени во II ступень через перепускной канал в крышке, который уплотняется уплотнителем. Сжимаемый газ последовательно проходит обе ступени и выталкивается через клапан, а при больших входных давлениях — дополнительно через клапан I ступени и дальше из корпуса через штуцер выбрасывается в отводящую магистраль. К ротору I ступени вращение передается от электродвигателя через полумуфту, упругую втулочно-пальцевую полумуфту с упругой втулкой и шпонку. На ротор II ступени вращение передается через шпонку.

Эксплуатационные характеристики пластинчато-роторного вакуумного насоса 2НВР-5ДМ1

- Температура окружающего воздуха, при которой допускается эксплуатировать насос от 283 К до 308 К (от плюс 10 °С до плюс 35 °С).
- Температура откачиваемой среды на входе в насос не должна превышать предельных значений температуры окружающего воздуха, при которой допускается эксплуатирован в насос.
- Питание электродвигателя насоса от сети переменного тока, частотой 50 Гц. Требования к качеству электроэнергии по ГОСТ 32144-2013.
- Давление паров воды в откачиваемом базе не должно превышать 3,3 (20) кПа (мм рт.ст.).
- Давление откачиваемого газа на входе в насос при непрерывной работе не должно превышать 133 Па (1 мм рт.ст.).
- Наибольшее выходное давление не должно превышать атмосферное более чем на 9,3 кПа (70 мм рт.ст.).
- Предельная температура рабочей жидкости в насосе во время эксплуатации не должна превышать 353 К (80 °С).
- Не допускается эксплуатация насоса при температуре рабочей жидкости, превышающей 80 °С.
- Объем откачиваемого герметичного сосуда должен быть не более 3,5 мЗ. Сопротивление изоляции электродвигателя насоса должно быть не менее 0,5 МОм при напряжении 500 В.
- Автоматический выключатель для насоса с трёхфазным электродвигателем выбрать на номинальный ток 2,5 А с электромагнитным и тепловым расцепителем, имеющим класс защиты - I по ГОСТ 12.2.007.0-75
- Уровни звукового давления в октавных полосах частот, создаваемые насосом на расстоянии 1м от его контура, не должны превышать значений, установленных ГОСТ 12.1.003-83

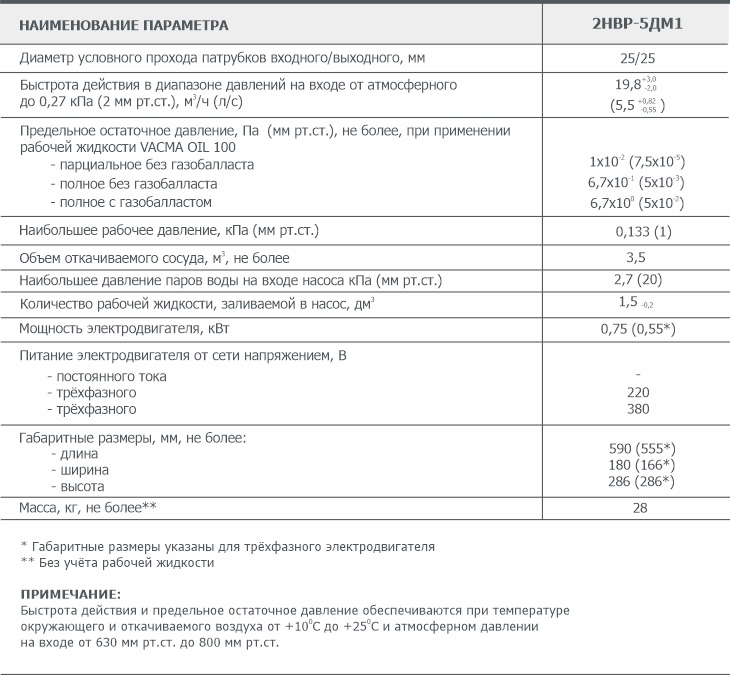

Основные параметры пластинчато-роторного вакуумного насоса 2НВР-5ДМ1

Основные параметры пластинчато-роторного вакуумного насоса 2НВР-5ДМ1

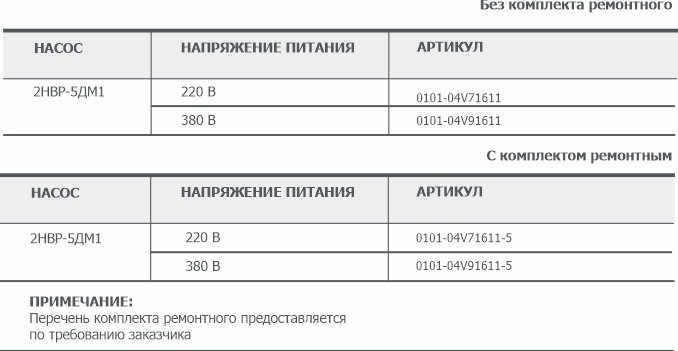

Информация для заказа пластинчато-роторного вакуумного насоса 2НВР-5ДМ1

Информация для заказа пластинчато-роторного вакуумного насоса 2НВР-5ДМ1

Технические характеристики пластинчато-роторного вакуумного насоса 2НВР-5ДМ1

Наименование параметра и размера



Значение для насоса
2НВР-5ДМ1


Диаметр условного прохода входного / выходного
патрубков, мм
25/25
Быстрота дeйствия  в  диaпазоне давлений на входе
от атмосферного до 0,27 кПа (2 мм рт.ст.), м3/ч (л/с)
19,8 +3,0
          -2,0
(5,5 +0,82
         -0,55)
Предельное остаточное давление, кПа (мм рт.ст.), не более,
при применении рабочей жидкости VACMA OIL 100

парциальное без газобалласта 1,0х10-2(7,5х10-5)
полное без газобалласта  6,7х10-1 (5х10-3)
полное с газобалластом 6,7х100 (5х10-2)
Наибольшее рабочее давление, кПа (мм рт.ст.) 0,133 (1)
Объем откачиваемого сосуда, мЗ, не более 3,5
Наибольшее давление паров воды на входе насоса кПa
(мм рт.ст.)
2,7 (20)
Количество рабочей жидкости, заливаемой в насос, дм3 1,5-0,2
Питание электродвигателя от сети трёхфазного
переменного тока с частотой 50 Гц напряжением, В
380
Мощность трёхфазного электродвигателя, кВт 0,55
Габаритные размеры, мм, не более:
Насос с трехфазным электродвигателем:
длина 555
ширина 166
высота 286
 Масса, кг, не более* 28

* Без учёта рабочей жидкости

ПРИМЕЧАНИЕ:
Быстрота действия и предельное остаточное давление обеспечиваются при температуре окружающего
и откачиваемого воздуха от плюс 10°C до плюс 25 "С и атмосферном давление на выходе
от 630 мм рт.ст до 800 мм рт.ст.
