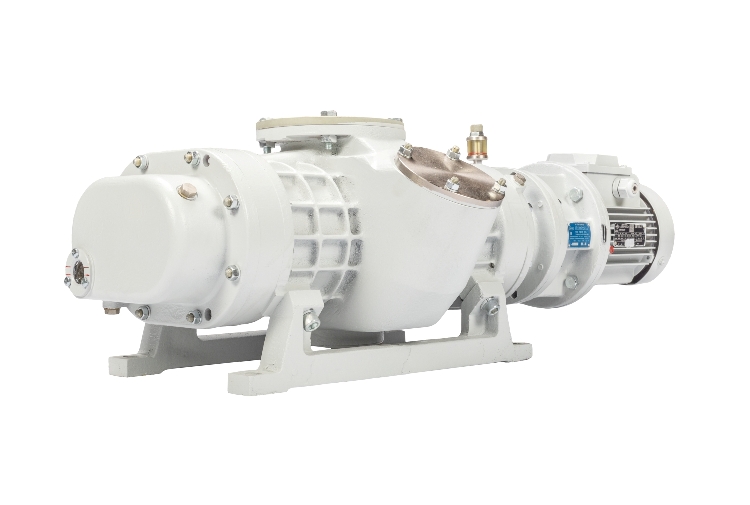

Насос вакуумный двухроторный НВД-600

Описание двухроторного вакуумного насоса НВД-600 типа Рутс

Hacoc вакуумный двухроторный НВД-600 не предназначен для перекачки воздуха, паров и парогазовых смесей из одного объема в другой. Двухроторный нacoc НВД-600 может работать только совместно с форвакуумным насосом, и предназначен для откачки в интервале давлений от 1,3·102Па (1 мм рт.ст.) до предельного остаточного давления. Быстрота действия форвакуумного насоса для НВД-600 не менее 60 м3/ч. Температура откачиваемых сред на входе в насос НВД-600 не должна превышать предельные рабочие значения температуры окружающего воздуха по ГОСТ 15150-69, при которой эксплуатируется насос.

При рабочем давлении более 5 мм рт. ст. для НВД-600 перепускной клапан находится в открытом положении. Откачиваемый газ частично пepeпycкaeтся по каналам в корпусе насоса с выхода на вход насоса НВД-600, чем обеспечивается работоспособность форвакуумного насоса и предотвращает перегревание насоса НВД-600. Вакуумный двухроторный нacoc НВД-600 может работать непрерывно при давлении на входе не выше 133 Па (1 мм рт.ст.) или откачивая в течение 8 ч один или несколько герметичных сосудов общим объемом 7,5 м3 для насоса от атмосферного до предельного остаточного давления.

Технические характеристики двухроторного вакуумного насоса НВД-600


Наименование параметра и размера



Значение для насоса
НВД-600


Быстрота действия при рабочем давлении 26,6 Па (2х10-1 мм рт.ст.), м3/ч (л/с) * 550±90 (150±25)
Предельное остаточное давление, Па (мм рт.ст.), не более:
с учетом паров рабочей жидкости (полное) 1,3х10-1 (1х10-3)
парциальное по воздуху 6,6х10-3 (5х10-5)
Марка рабочей жидкости, заливаемой в насос VACMA OIL 100
Количество рабочей жидкости,
заливаемой в насос, л, не более
0,45
Потребляемая мощность при рабочем
давлении, кВт, не более
1,1
Условный проход, мм:
входа 100
выхода 63
Габаритные и присоединительные размеры, мм
длина 890
ширина 372
высота 300
Macca, кг, не более ** 72

ПРИМЕЧАНИЕ:
* При температуре окружающей и откачиваемой сред от плюс 15°C до плюс 25°C
и при использовании рабочей жидкости VACMA OIL 100.

При быстроте действия форвакуумного насоса для НВД-600: 60 м3/ч ;
Предельном остаточном давлении не более:
- полном 6,7х10-4 кПа (5х10-3 мм рт.ст.);
- парциальным по воздуху 1,3х10-5 кПа (1х10-4 мм рт.ст.)

** Без учета заливаемой рабочей жидкости.

Сделать заказ и запросить дополнительную информацию по НВД-600 Вы можете здесь.
