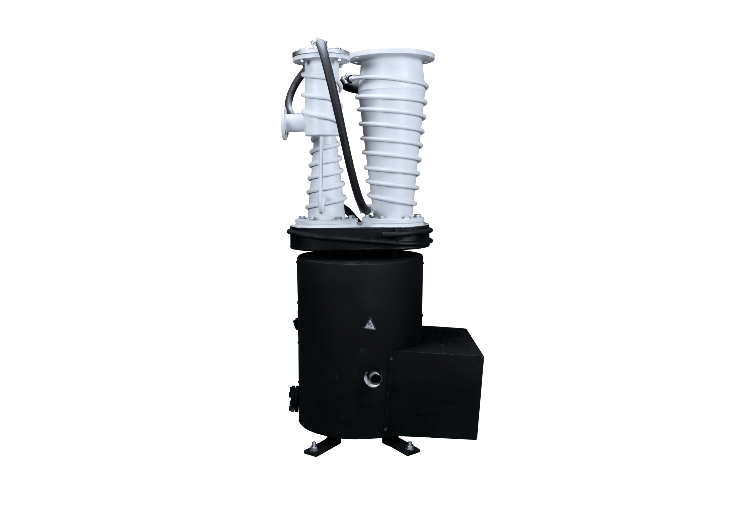

Бустерный высоковакуумный насос 2НВБМ-160/1000

Бустерный насос 2НВБМ-160(Р)/1000 представляет собой конструкцию, состоящую из корпусов, паропровода, ловушки и нагревателя. Центровка паропровода в корпусе насоса 2НВБМ-160(Р)/1000 осуществляется стержнем, вставленным в отверстие колпака (маслоотражателя) и ввернутым в верхнюю часть паропровода.

Требуемая эффективная быстрота действия форвакуумного насоса (насосов) при давлении 93 Па (0,7 мм рт.ст.) на выходе из бустерного насоса 2НВБМ-160(Р)/1000 не менее 15 л/с. Предельное остаточное давление насоса 2НВБМ-160(Р)/1000, замеряемое преобразователем манометрическим ионизационным ПМИ-2 с залитым в его ловушку азотом, не более 1,3∙10-3 Па (1∙10-5 мм рт.ст.) Давление охлаждающей воды на входе в насос 2НВБМ-160 должно быть от 0,2 до 0,5 МПа (от 2 до 5 кгс/см2). Слив из насоса должен быть свободным с разрывом струи. Расход охлаждающей воды 145 л/ч.

Общее количество рабочей жидкости для насоса 2НВБМ-160(Р)/1000 составляет 5л., уровень рабочей жидкости должен находиться между верхней и нижней рисками уровнемера. Замена или доливка рабочей жидкости зависит от режима работы насоса (входного давления, продолжительности откачки и т.п.) и состава откачиваемой среды, поэтому время через которое заменяется или доливается рабочая жидкость может быть 100 часов и более. Большой расход рабочей жидкости наблюдается при работе насоса в диапазоне входных давлений от 1,33 до 13,3 Па (от 1·10-2до 1·10-1мм рт.ст.). Режим работы насоса в диапазоне от 13,3 Па (0,1 мм рт.ст.) до предельного остаточного давления – циклически нерегулярный

  • Время останова бустерного насоса 2НВБМ-160(Р)/1000 без использования сжатого воздуха от 1 до 1,5 ч
  • Время останова бустерного насоса 2НВБМ-160(Р)/1000 с использованием сжатого воздуха от 1 до 1,5 ч
Технические характеристики
Бустерного вакуумного насоса 2НВБМ-160(Р)/1000

Наименование параметра и размера



Значение для насоса
2НВБМ-160(Р)/1000


Быстрота действия в диапазоне рабочих давлений
от 1,33 до 1,33х10-1 Па (от 1х10-2 до 1х10-3 мм рт.ст.), л/с 1)
800+160
       -120
Наибольшее выпускное давление, при давлении на входе 1,33 Па
(1х10-2 мм рт.ст.), Па (мм рт.ст.), не менее 1)
93,3 (0,7)
Рекомендуемая быстрота действия форвакуумного насоса, л/с, не менее 54(15)
Потребляемая мощность при номинальном напряжении 380 В
для сети трёхфазного тока, Вт 1)
2000+100
          -200
Расход охлаждающей воды температурой от плюс 10 °С
до плюс 20 °С, л/ч, не менее 2)
145
Объем заливаемой рабочей жидкости, л 3) 5
Масса, кг, не более 4) 60
Габаритные размеры, мм, не более 5)
высота 1050
ширина 515
длина 595

ПРИМЕЧАНИЕ:

1) При значениях мощности электронагревателей отличных от номинальной, возможно снижение
значения параметров на 30%.
2) Давление охлаждающей воды от 0,2 до 0,5 МПа (от 2 до 5 кгс/см2).
Слив из насоса должен быть свободным с разрывом струи.
3) Рабочая жидкость - масло вакуумное «VACMA OIL 300» ТУ 19.20.29-061-00218526-2019.
Уровень рабочей жидкости должен находиться в районе риски на фланце смотрового стекла.
4) Без заглушек, деталей их крепления и рабочей жидкости.
5) Без заглушек и деталей их крепления.

Сделать заказ и запросить дополнительную информацию по 2НВБМ-160/1000 Вы можете здесь.
