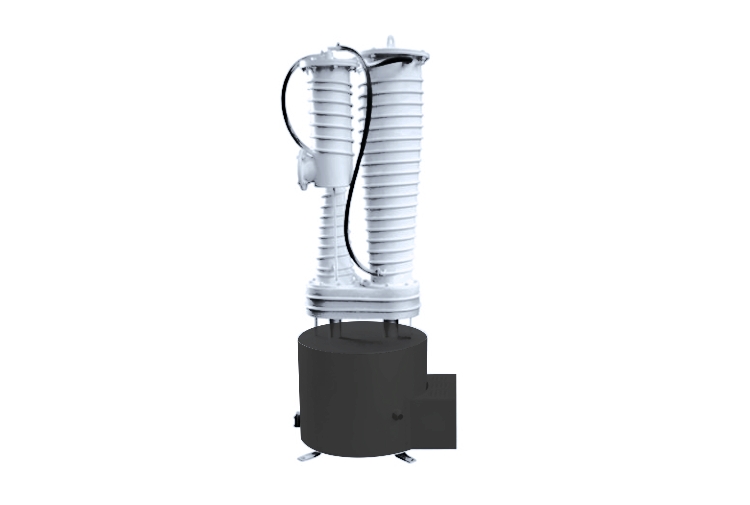

Бустерный высоковакуумный насос 2НВБМ-250/3000

Бустерный насос 2НВБМ-250(Р)/3000 представляет собой конструкцию, состоящую из корпусов, паропровода, ловушки и нагревателя. Центровка паропровода в корпусе насоса 2НВБМ-250(Р)/3000 осуществляется стяжкой паропровода, которая при установке корпуса на коллектор входит своим верхним концом в отверстие колпака (маслоотражателя). Требуемая эффективная быстрота действия форвакуумного насоса (насосов) при давлении 200 Па (1,5 мм рт.ст.) на выходе из бустерного насоса 2НВБМ-250(Р)/3000 не менее 25 л/с. Предельное остаточное давление насоса 2НВБМ-250(Р)/3000, замеряемое преобразователем манометрическим ионизационным ПМИ-2 с залитым в его ловушку азотом, не более 6,6∙10-4Па (5∙10-6 мм рт.ст.). Давление охлаждающей воды на входе в насос 2НВБМ-250(Р)/3000 должно быть от 0,2 до 0,5 МПа (от 2 до 5 кгс/см2). Слив из насоса должен быть свободным с разрывом струи. Расход охлаждающей воды 360 л/ч.

Общее количество рабочей жидкости для насоса 2НВБМ-250(Р)/3000 составляет 17л., уровень рабочей жидкости должен находиться между верхней и нижней рисками уровнемера. Замена или доливка рабочей жидкости зависит от режима работы насоса (входного давления, продолжительности откачки и т.п.) и состава откачиваемой среды, поэтому время через которое заменяется или доливается рабочая жидкость может быть 100 часов и более. Большой расход рабочей жидкости наблюдается при работе насоса в диапазоне входных давлений от 1,33 до 13,3 Па (от 1·10-2до 1·10-1 мм рт.ст.). Режим работы насоса в диапазоне от 13,3 Па (0,1 мм рт.ст.) до предельного остаточного давления – циклически нерегулярный

  • Время останова бустерного насоса 2НВБМ-250(Р)/3000 без использования сжатого воздуха от 3 до 3,5 ч
  • Время останова бустерного насоса 2НВБМ-250(Р)/3000 с использованием сжатого воздуха от 1 до 1,5 ч
Технические характеристики
Бустерного вакуумного насоса 2НВБМ-250(Р)/3000

Наименование параметра и размера



Значение для насоса

2НВБМ-250(Р)/3000


Быстрота действия в диапазоне рабочих давлений
от 1,33 до 1,33х10-1 Па(от 1х10-2 до 1х10-3 мм рт.ст.), л/с 1)
2800+700
          -520
Наибольшее выпускное давление, при давлении на входе 1,33 Па
(1х10-2 мм рт.ст.), Па (мм рт.ст.), не менее 1)
200 (1,5)
Рекомендуемая быстрота действия форвакуумного насоса, м3/ч (л/с), не менее 90(25)
Потребляемая мощность при номинальном напряжении 380В
для сети трёхфазного тока, Вт 1)
6000+300
           -600
Расход охлаждающей воды температурой
от +10°С до +20°С, л/ч, не менее 2)
360
Объем заливаемой рабочей жидкости, л 3) 17
Масса, кг, не более 4) 160
Габаритные размеры, мм, не более 5)
высота 1730
ширина 740
длина 665

ПРИМЕЧАНИЕ:

1) При значениях мощности электронагревателей отличных от номинальной, возможно снижение
значения параметров на 30%.
2) Давление охлаждающей воды от 0,2 до 0,5 МПа (от 2 до 5 кгс/см2).
Слив из насоса должен быть свободным с разрывом струи.
3) Рабочая жидкость - масло вакуумное «VACMA OIL 300» ТУ 19.20.29-061-00218526-2019.
Уровень рабочей жидкости должен находиться в районе риски на фланце смотрового стекла.
4) Без заглушек, деталей их крепления и рабочей жидкости.
5) Без заглушек и деталей их крепления.

Сделать заказ и запросить дополнительную информацию по 2НВБМ-250/3000 Вы можете здесь.
