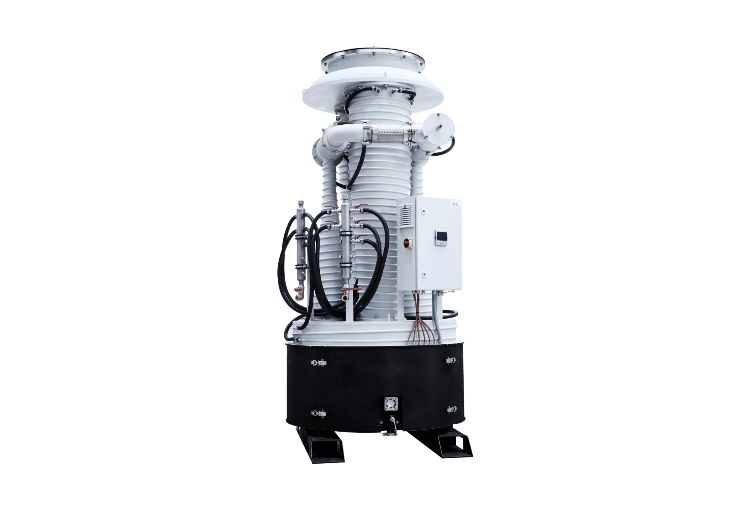

2НВБМ-500/12000 Бустерный высоковакуумный насос

Бустерный насос 2НВБМ-500/12000 представляет собой конструкцию, состоящую из корпусов, паропровода, ловушки и нагревателя. Требуемая эффективная быстрота действия форвакуумного насоса (насосов) при давлении 200 Па (1,5 мм рт.ст.) на выходе из бустерного насоса 2НВБМ-500/12000 не менее 100 л/с. Предельное остаточное давление насоса 2НВБМ-500/12000, замеряемое преобразователем манометрическим ионизационным ПМИ-2 с залитым в его ловушку азотом, не более 6,6∙10-4Па (5∙10-6мм рт.ст.). Давление охлаждающей воды на входе в насос 2НВБМ-500/12000 должно быть от 0,2 до 0,5 МПа (от 2 до 5 кгс/см2) Слив из насоса должен быть свободным с разрывом струи. Расход охлаждающей воды 1200 л/ч.

Общее количество рабочей жидкости для насоса 2НВБМ-500/12000 составляет 65л., уровень рабочей жидкости должен находиться между верхней и нижней рисками уровнемера. Замена или доливка рабочей жидкости зависит от режима работы насоса (входного давления, продолжительности откачки и т.п.) и состава откачиваемой среды, поэтому время через которое заменяется или доливается рабочая жидкость может быть 100 часов и более. Большой расход рабочей жидкости наблюдается при работе насоса в диапазоне входных давлений от 1,33 до 13,3 Па (от 1·10-2 до 1·10-1 мм рт.ст.). Режим работы насоса в диапазоне от 13,3 Па (0,1 мм рт.ст.) до предельного остаточного давления – циклически нерегулярный.

  • Время останова бустерного насоса 2НВБМ-500/12000 без использования сжатого воздуха от 6,5 до 7 ч
  • Время останова бустерного насоса 2НВБМ-500/12000 с использованием сжатого воздуха от 1,5 до 2 ч
Технические характеристики
Бустерного вакуумного насоса 2НВБМ-500/12000

Наименование параметра и размера



Значение для насоса
2НВБМ-500/12000


Быстрота действия в диапазоне рабочих давлений от 1,33 до 1,33х10-1 Па
(от 1х10-2 до 1х10-3 мм рт.ст.), л/с 1)
10000+1700
             -1000
Наибольшее выпускное давление, при давлении на входе 1,33 Па
(1х10-2 мм рт.ст.), Па (мм рт.ст.), не менее 1)
200 (1,5)
Рекомендуемая быстрота действия форвакуумного насоса, м3/ч (л/с), не менее 288(80)
Потребляемая мощность при номинальном напряжении 380 В для сети
трёхфазного тока, Вт 1)
24000+1200
             -2400
Расход охлаждающей воды температурой
от +10°С до +20°С, л/ч, не менее 2)
1200
Объем заливаемой рабочей жидкости, л 3) 65
Масса, кг, не более 4) 1100
Габаритные размеры, мм, не более 5)
высота 2690
ширина 1305
длина 1400

ПРИМЕЧАНИЕ:
1) При значениях мощности электронагревателей отличных от номинальной, возможно снижение
значения параметров на 30%.
2) Давление охлаждающей воды от 0,2 до 0,5 МПа (от 2 до 5 кгс/см2).
Слив из насоса должен быть свободным с разрывом струи.
3) Рабочая жидкость - масло вакуумное «VACMA OIL 300» ТУ 19.20.29-061-00218526-2019.
Уровень рабочей жидкости должен находиться в районе риски на фланце смотрового стекла.
4) Без заглушек, деталей их крепления и рабочей жидкости.
5) Без заглушек и деталей их крепления.


Сделать заказ и запросить дополнительную информацию по 2НВБМ-500/12000 Вы можете здесь.
