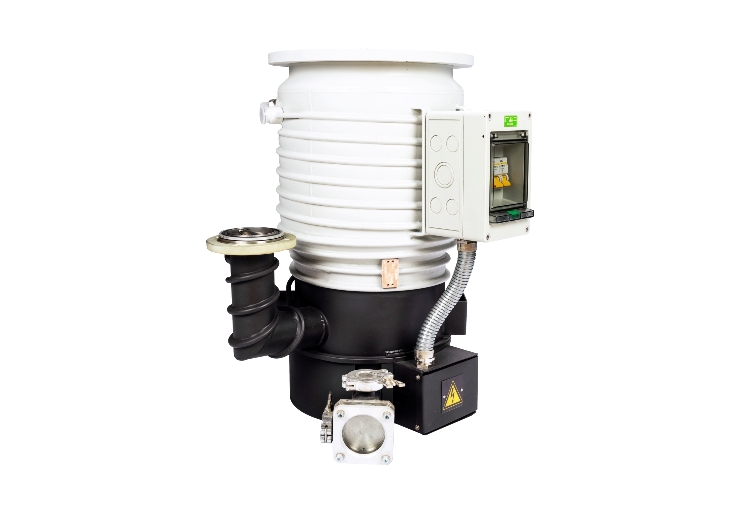

НД-250 Диффузионный высоковакуумный насос

Рабочее состояние диффузионного насоса НД-250(Р) зависит от температуры рабочей жидкости в кипятильнике насоса. При первоначальной заливке рекомендуется заливать максимальный объем рабочей жидкости. Рабочая жидкость - масло вакуумное «VACMA OIL 500» ТУ 19.20.29-061-00218526-2019. Oбщee количество рабочей жидкости в диффузионном насосе НД-250(Р)  максимум 1,8л, минимум 1,3л. Смотровое окно для визуального контроля рабочей жидкости имеет метки максимального и минимального его количества. При нормальном режиме эксплуатации насоса уровень рабочей жидкости практически не меняется.

Температура рабочей жидкости при работе насоса на предельном остаточном давлении составляет около (240...255) 0С. Работу нагревателей в диффузионном насосе НД-250(Р)  рекомендуется контролировать с помощью одного датчика температуры. Датчик температуры необходимо устанавливать в специальное гнездо радиатора над нагревателем. В том случае, когда происходит потеря рабочей жидкости и увеличение температуры радиаторов до 3200С для диффузионного насоса НД-250(Р)  датчик температуры должен дать команду на автоматическое отключение нагревателей. Последующее включение нагревателей насоса не должно быть автоматическим и должно производиться только после охлаждения системы

Вода на входе в системы охлаждения корпуса и маслоотражателя должна подаваться с давлением от 0,3 MПa (3 кгс/см2) до 0,5 MПa (5 кгс/см2) и температурой от плюс 4 °С до плюс 25 °С. Рекомендуемый расход охлаждающей воды на корпус 160 л/ч, на маслоотражатель 20 л/ч и регулируется по температуре воды на выходе, которая не должна превышать плюс 40 °С. Слив воды должен быть свободным (с разрывом струи).


  • Требуемая быстрота действия форвакуумных насосов при давлении 26 Па ( 0,2 мм рт.ст ) в выходном сечении диффузионного насоса НД-250(Р)  должна быть не менее 11 л/с
  • Для снижения потерь рабочей жидкости диффузионного насоса НД-250(Р)  при давлениях (1·10-1- 1) Па [(7,5·10-4 - 7,5·10-3) мм рт.ст.] рекомендуется установить на выходном фланце дополнительную проточную водяную ловушку ЛП-250
Схема подключения нагревателей

Диффузионный высоковакумный нacoc-250(Р)  должен быть подключён к сети переменного тока 220 В. В насосе установлено два нагревателя 1R1, 1R2 из расчета два нагревателя на одну фазу. Защита цепей нагревателей обеспечивается потребителем. Предохранители (выключатели автоматические) выбираются в соответствии с мощностью нагревателей.

Технические характеристики
Диффузионного вакуумного насоса НД-250(Р)

Наименование параметра и размера



Значение
насоса НД-250(Р)


Быстрота действия по воздуху при давлении:
1 Па (7,5х10-3 мм рт. ст.), л/с, не менее 225
1х10-1 Па (7,5х10-4 мм рт. ст.), л/с, не менее 1500
1х10-2 Па (7,5х10-5 мм рт. ст.), л/с, не менее 2700
Быстрота действия форвакуумных насосов при давлении
26 Па (0,2 мм рт.ст) в выходном сечении должна быть, м3/ч) (л/с), не менее
40(11)
Наибольшее выпускное давление, Па (мм рт. ст.), не менее 26,6 (0,2)
Предельное остаточное давление при температуре окружающего воздуха
от +100С до +350С, Па (мм рт.ст.), не более
3х10-4 (2,25х10-6)
Обратный поток паров рабочей жидкости при давлении
1х10-2 Па (7,5х10-5 мм рт. ст.), мг/(см2 мин), не более
8х10-4
Напряжение питания, В 220±10%
Потребляемая мощность, кВт 2,4
Количество рабочей жидкости, л:
max 2,4
min 2
Марка рабочей жидкости (масло) ВАКМА ОЙЛ 500
Расход охлаждающей воды, л/ч:
на корпус 160
на маслоотражатель 20
Macca, кг, не более * 28(33)
Габаритные размеры, мм, не более**
высота 560(580)
длина 470
ширина 420

ПРИМЕЧАНИЕ:
*Без заглушек, деталей их крепления и рабочей жидкости.
** Без заглушек и деталей их крепления.
