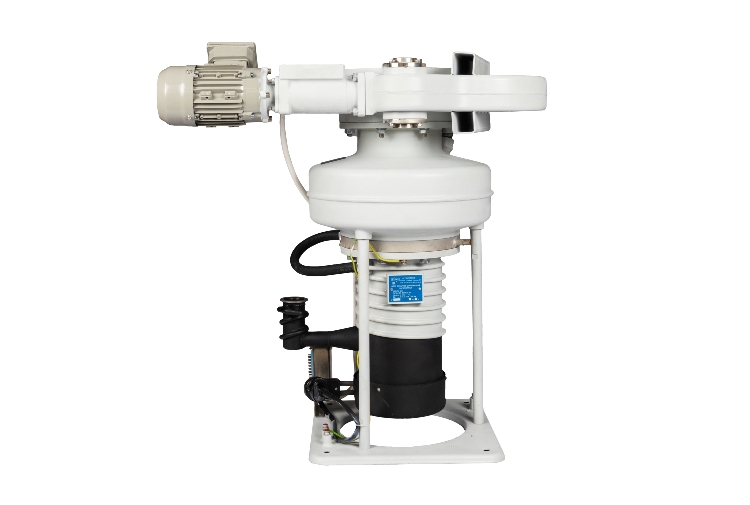

АВДМ-160 Диффузионный высоковакуумный агрегат

Высоковакуумный агрегат АВДМ-160 представляет собой конструкцию, состоящую из вакуумного диффузионного паромасляного насоса, азотной ловушки, вакуумного затвора, рамы или плиты. Принцип действия агрегата АВДМ-160 основан на откачивающем действии вакуумного диффузионного паромасляного насоса. При работе агрегата АВДМ-160 в ловушку заливается жидкий азот. На охлаждённых жидким азотом элементах вымораживающего устройства происходит конденсация паров рабочей жидкости. Рама (плита) предназначена для монтажа составных частей агрегата. Концы проводов электромонтажа выведены на разъем, закрепленный на плите агрегатов АВДМ-160.

  • Требуемая быстрота действия форвакуумного насоса при наибольшем выпускном давлении в сечении выходного фланца агрегата должна быть для агрегата АВДМ-160 не менее 2 л/с;
  • Расход жидкого азота в установившемся режиме охлаждения при давлении 1,3·10–3Па (1·10-5 мм рт.ст.) для агрегата АВДМ-160 не более 0,8 л/ч;
  • Расход охлаждающей воды температурой от плюс 10 до плюс 20 0С для агрегата АВДМ-160 60+10л/ч. Давление воды на входе в насос не должно превышать 0,5 МПа (5 кгс/см2).
  • Наибольшая величина натекания должна быть не более 1,3·10–2л·Па/с (0,1 л·мкм рт.ст./с) для агрегата АВДМ-160;
  • Величина обратного потока паров рабочей жидкости для агрегата АВДМ-160 не более 1·10 -4мг/(ч·см2).
Высоковакуумный агрегат АВДМ-160 состоит из:
  • Диффузионного паромасляного насоса НВДМ-160
  • Азотной ловушки ЛА-160 для уменьшения обратного потока паров рабочей жидкости из насоса в откачиваемый объем
  • Вакуумного затвора 2ЗВЭ-160 для перекрытия входного отверстия агрегата
  • Масляный / Сухой: Масляный
  • Быстрота действия, л/с: 310
  • Быстрота действия, м3/ч: 1116
Технические характеристики
Диффузионного высоковакуумного агрегата АВДМ-160

Наименование параметра и размера



Значение для агрегата
АВДМ-160


Быстрота действия в диапазоне рабочих давлений от
6,6х10-4 до 1,3х10-1Па (от 5х10-6 до 1х10-3 мм рт.ст.), л/с *
310 ± 25
Предельное остаточное давление, Па (мм рт.ст.), не более
при температуре окружающего воздуха:

от +10 0С до +25 0С включ. 6,6х10–5 (5х10–7 )
св. +25 0С до +45 0С 6,6х10–4 ( 5х10–6 )
Наибольшее выпускное давление, Па (мм рт.ст.), не менее * 33,3 (0,25)
Потребляемая мощность при номинальном напряжении, Вт, в том числе,
мощность нагревателя насоса при номинальном напряжении:

220 В 900 +40
        -80
380 В 800 +40
        -80
Условный проход, мм, на входе 160
Габаритные размеры, мм, не более **
высота 750
длина 720
ширина 540
Масса, кг, не более *** 65

ПРИМЕНЕНИЕ:
* При мощности нагревателей от номинальной до максимальной.
При мощности нагревателей от номинальной до минимальной
возможно уменьшение значения параметров на 30 %.
** Без заглушек, деталей их крепления
*** Без заглушек, деталей их крепления и рабочей жидкости

Сделать заказ и запросить дополнительную информацию по АВДМ-160 Вы можете здесь.
