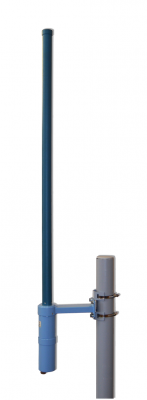

Извещатели «ДПР-10В»

Извещатель предназначен для обнаружения движения человека внутри площадок, имеющих металлическое ограждение, а также для регистрации несанкционированного проникновения на охраняемую территорию по трубным и кабельным эстакадам.

Извещатель выполнен во взрывозащищенном исполнении с видом взрывозащиты Ех ib IIВ Т6 X.

Описание

Извещатель рекомендуется для охраны огороженных площадок с линейными размерами от 2,25 м2 до 1300 м2. При этом внутри площадок могут находиться металлические предметы (задвижки, трубопроводы и т.п.), а также блок-боксы. В качестве заграждения площадки может быть использована решетка из прутков сварного типа, сетчатое ограждение типа «Махаон-Стандарт», ССЦП, сетка "Рабица" и т.п. С целью создания дополнительного препятствия при преодолении заграждения и увеличения его высоты по верху может размещаться козырьковый барьер.

Также извещатели серии «ДПР-10В» применяется для обнаружения несанкционированного проникновения на охраняемую территорию по трубным или кабельным эстакадам.

ОСОБЕННОСТИ:

  • Особенностью, обеспечивающей оригинальные функциональные свойства извещателя, является относительно низкая рабочая частота (433 МГц), благодаря чему извещатель практически нечувствителен к вибрациям ограждений и эстакад, движению мелких предметов. Извещатель формирует объемную зону обнаружения, заполняющую всю огороженную площадку, но не распространяющуюся за ее пределы.
  • Сверхмалое энергопотребление обеспечивает возможность питания от поставляемого дополнительно блока автономного питания (БАП), не менее 3-x лет работы без замены и зарядки источника питания. Предусмотрен вариант поставки БАП-02, который обеспечивает питание извещателя в течение всего срока службы (8 лет).
  • Извещатель обнаруживает движение человека в охраняемой зоне и формирует извещение о тревоге одним из следующих способов:
    • размыкание контактов собственного «сухого» реле;
    • размыканием контакта поляризационного реле комплекта подключения;
    • посредством радиоканала комплекса при использовании радиомодема оконечного РМО1.

При использовании собственного реле потребление тока извещателем составляет не более 2 мА, при использовании комплекта подключения или радиомодема оконечного РМО1 - не более 0,5мА.

  • Предусмотрена возможность подключения к комплекту извещателя одного дополнительного приемного блока (ПРМ).
  • Четыре идентификационные литеры обеспечивают возможность использования на одной площадке до четырех извещателей (включая четыре дополнительных ПРМ). Эта особенность позволяет применять извещатели для охраны площадок больших размеров или сложной формы (Г, П образных и т.п.).
  • Извещатель выполнен во взрывозащищенном исполнении с видом взрывозащиты «искробезопасная электрическая цепь «i» уровня «ib» ГОСТ Р МЭК 60079-11-2010 и может устанавливаться во взрывоопасных зонах класса 1 по ГОСТ Р МЭК 60079-10-1-2008, где возможно образование взрывоопасных смесей категории IIВ температурного класса Т6 включительно по ГОСТ Р МЭК 60079-0-2011. Благодаря комплекту взрывозащиты, с маркировкой взрывозащиты IExdIICT6, имеется возможность установки платы искробезопасного барьера БИБ-КР (входящего в состав извещателя) непосредственно во взрывоопасной зоне. Комплект взрывозащиты поставляется по отдельному заказу. Для установки платы искробезопасного барьера БИБ-КР на стандартную DIN-рейку данных коробок рекомендуется применять комплект установки платы БИБ-КР.
  • Имеется вход для подключения дополнительных магнитоконтактных извещателей по взрывобезопасной цепи без использования дополнительного барьера искробезопасности и дополнительной линии. В случае использования на площадке нескольких магнитоконтактных извещателей рекомендуется применение комплекта разветвления искробезопасной цепи.
  • Усовершенствованные антенны блоков c узкой диаграммой направленности по вертикали обеспечивают более устойчивую работу изделий на больших площадках и более высокую устойчивость к помехам, создаваемым предметами над площадкой (ветвями деревьев, кабинами канатных дорог и т.д.).
  • Комплект монтажных частей извещателя, обеспечивает крепление блоков ПРМ и ПРД как на отдельных стоящих опорах, так и на опорах ограждения (в том числе профильных).
  • Регулировка параметров обнаружения и контроль уровня сигнала позволяет обеспечить работу извещателей в сложных условиях эксплуатации.
  • Так как большинство охраняемых крановых площадок находится на удалении от населенных пунктов, основное требование специалистов ИТСО, принимавших участие в формировании T3 на разработку - помехоустойчивость извещателя к растущей траве, выпадающему снегу и движению мелких животных. Это требование в полной мере удалось реализовать в извещателе ДПР-10В.

В соответствии с Постановлением Правительства РФ от 13 октября 2011 г. № 837 «О внесении изменений в постановление правительства РФ от 12 октября 2004 г. № 539» не подлежит регистрации в радиочастотных органах.

Характеристики
Параметр ДПР-10В
Для площадки без заграждения:
Длина зоны обнаружения, не менее, м
Максимальная площадь зоны обнаружения, не менее, м2
Максимальная ширина зоны обнаружения не менее, м

12
40
6
Площадь охраняемой огороженной площадки (см. типовые проекты), м2 от 2,25 до 1320
Высота зоны обнаружения, не менее, м 2,2
Рабочая частота извещателя, МГц 433,92+0,5
Диапазон обнаруживаемых скоростей, м/с от 0,2 до 5,0
Количество частотных (идентификационных) литер извещателя 4
Диапазон рабочих напряжений питания, В от 10,2 до 30
Потребляемый ток при напряжении питания 24В, не более, мА 2
Время непрерывной работы извещателя от одного комплекта источников питания БАП в нормальных климатических условиях, не менее, лет 3
Диапазон рабочих температур, 0С от минус 60 до 65
Степень защиты по ГОСТ 14254-2015 IP54
Вероятность обнаружения 0,98
Габаритные размеры в упаковке, не более, мм 1280х215х240
Масса извещателя в упаковке, не более, кг 13,5
Средний срок службы, лет 8

Сделать заказ и запросить дополнительную информацию по ДПР-10В Вы можете здесь.
