Извещатели «ДПР-200»

Являются двухпозиционными радиолучевыми извещателями предназначены для обнаружения нарушителя, пересекающего зону обнаружения и характеризуются малой шириной требуемой зоны отчуждения (что снижает затраты на поддержание работоспособности периметра) и сверхнизким токопотреблением менее 1 мА.

Включение извещателей в сигнализационный комплекс охраны периметра автономный(СКОПА) при помощи встроенных радиомодемов.

В соответствии с Постановлением Правительства РФ от 13 октября 2011 г. № 837 «О внесении изменений в постановление правительства РФ от 12  октября 2004 г. № 539» не подлежит регистрации в радиочастотных органах.

Описание

Извещатель охранный радиолучевой двухпозиционный с передачей извещений по радиоканалу «ДПР-200» предназначен для использования в качестве периметрового средства охранной сигнализации. «ДПР-200» обеспечивает обнаружение человека, пересекающего зону обнаружения длиной до 200 м в рост, согнувшись, перекатом, ползком.

Извещатель обеспечивает:

  • формирование зоны обнаружения длиной до 200 м при минимальной ширине требуемой зоны отчуждения
  • формирование извещений о тревоге по радиоканалу или проводам
  • установку при помощи штатных КМЧ на поверхности земли, на ограждение или треногах на неподготовленной поверхности
  • функционирование при наличии травы высотой до 0,7 м или снежного покрова высотой до 0,9 м (для участков до 50 м)
ДПР-200

Формирует сверхузкую зону обнаружения, характеризуется малым потреблением тока и автономным вариантом исполнения.

Извещатель предназначен для работы в составе сигнализационного комплекса охраны периметра автономного (СКОП) в сети нижнего уровня.

Благодаря малому потреблению самого извещателя и встроенного радиомодема сети нижнего уровня (с топологией типа звезда) обеспечивается непрерывная работа извещателя от комплекта блоков автономного питания (по одному на каждый блок извещателя) в срок не менее 3 лет без замены и зарядки источника питания. При заказе извещателя в комплекте с двумя БАП-02 обеспечивается питание на весь срок службы извещателя – 8 лет.

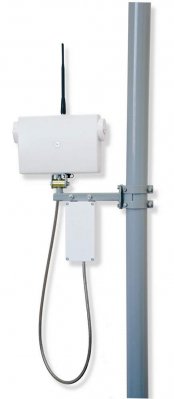

Извещатель «ДПР-200» имеет промышленное исполнение: металлический юстировочный узел и кронштейн; прочный металлорукав из нержавеющей стали; расширенный температурный диапазон.

Настройка извещателя производится при помощи выносного пульта «ПК-КСУ» или с пульта «ПУИ-32» посредством радиоканала.

Извещатель комплектуется штыревой антенной, устанавливаемой на приемный блок, предусмотрена возможность подключения выносной антенны. Возможна поставка извещателей с частотой радиоканала 433 или 868 МГц.

Комплекты монтажных частей КМЧ-1, входящие в состав извещателя, обеспечивают установку блоков извещателя на плоскостях и круглых опорах. Извещатель может поставляться с комплектом монтажных частей КМЧ-2ск, обеспечивающем его установку на ограждениях и стенах зданий (с удалением блоков около 0,4 м), и комплектом монтажных частей КМЧ-3ск, обеспечивающем установку на поверхности земли на специальных опорах.

Благодаря наличию различных комплектов монтажных частей и автономному исполнению  время оснащения 1 км периметра извещателями «ДПР-200» силами 2-х человек занимает около 3 часов (без учета времени на установку КМЧ).

Время установки 1 комплекта КМЧ-2 силами 2-х человек около 15 минут.

Время установки 1 комплекта КМЧ-3 силами 2-х человек около 30-40 минут (без бетонирования).

ДПР-200М

Формирует сверхузкую зону обнаружения, характеризуется малым потреблением тока и мобильным вариантом исполнения.

Извещатель предназначен для работы в составе сигнализационного комплекса охраны периметра автономного (СКОП) в сети нижнего уровня.

Благодаря малому потреблению самого извещателя и встроенного радиомодема сети нижнего уровня (с топологией типа звезда) обеспечивается непрерывная работа блока извещателя от мобильного блока автономного питания (БАП-М) в срок не менее 3 лет без замены и зарядки источника питания.

Извещатель «ДПР-200М» имеет мобильное исполнение - весь комплект поставляется в сумке, обеспечивающей удобную переноску. В комплект поставки включены: треноги для установки блоков извещателя на не подготовленной местности; мобильные блоки автономного питания, закрепляющиеся на треногах; штыри для закрепления треног в грунт; сумка для переноски комплекта.

Благодаря мобильному исполнению  время оснащения 1 км периметра извещателями «ДПР-200М» силами 2-х человек занимает не более 1 часа !

ДПР-200П

Формирует сверхузкую зону обнаружения, характеризуется малым потреблением тока и проводным вариантом исполнения.

Извещатель является вариантом исполнения извещателя охранного линейного радиолучевого «ДПР-200», входит в состав сигнализационного комплекса охраны периметра автономного и имеет проводное подключение. Возможно использование извещателя в других комплексах и системах охраны с использованием как автономного, так и централизованного питания.

Благодаря малому току потребления имеется возможность питания нескольких извещателей «ДПР-200П» от солнечного блока питания «БАП-С» и передачей тревожных извещений по радиоканалу при помощи модема оконечного сети нижнего уровня «РМО2» или ретранслятора сети верхнего уровня «РТС-ВУ».

Извещатель «ДПР-200П» имеет промышленное исполнение: металлический юстировочный узел и кронштейн; прочный металлорукав из нержавеющей стали; расширенный температурный диапазон.

В комплект извещателя входит коробка коммутационная КР-П для блока приемного и коробка коммутационная КР-П-ПРД для блока передающего, что удобно при монтаже и обслуживании извещателя.

Настройка извещателя производится при помощи выносного пульта «ПК-КСУ».

Комплекты монтажных частей КМЧ-1, входящие в состав извещателя, позволяют установить блоки извещателя на плоскостях и круглых опорах. Извещатель может поставляться с комплектом монтажных частей КМЧ-2ск, обеспечивающем его установку на ограждениях и стенах зданий, и комплектом монтажных частей КМЧ-3ск, обеспечивающем установку на поверхности земли на специальных опорах.

Характеристики
Модель ДПР-200 ДПР-200М ДПР-200П
Длина ЗО, м 5-200
Ширина ЗО при максимальной длине ЗО, не более, м 2
Высота ЗО при максимальной длине ЗО, не менее, м 1,5
Диапазон обнаруживаемых скоростей, м/с от 0,1 до 10,0
Время непрерывной работы извещателя от одного комплекта источников питания БАП в нормальных климатических условиях, не менее, лет 3 -
Рабочая частота извещателя, МГц 24150 ± 100
Мощность на выходе передающего блока извещателя, Вт, не более 0,003
Возможные частотные диапазоны встроенного радиомодема, МГц 433,075-434,79 868,7-869,2 -
Мощность на выходе встроенного радиомодема, мВт, не более:
ДПР-200-433
ДПР-200-868

10
25

-
-
Количество частотных (идентификационных) литер извещателя 4
Количество частотных каналов радиоканала в сети 4 -
Количество сетей 4 -
Диапазон рабочих температур, °С минус 50 … 65
Вероятность обнаружения, не менее 0,99
Средний срок службы, лет, не менее 8
Габаритные размеры извещателя в упаковке, мм, не более 410х310х230 1120х320х300 410х310х230
Масса извещателя в упаковке, кг, не более 6,1 9,0 5,8

Сделать заказ и запросить дополнительную информацию по ДПР-200 Вы можете здесь.
