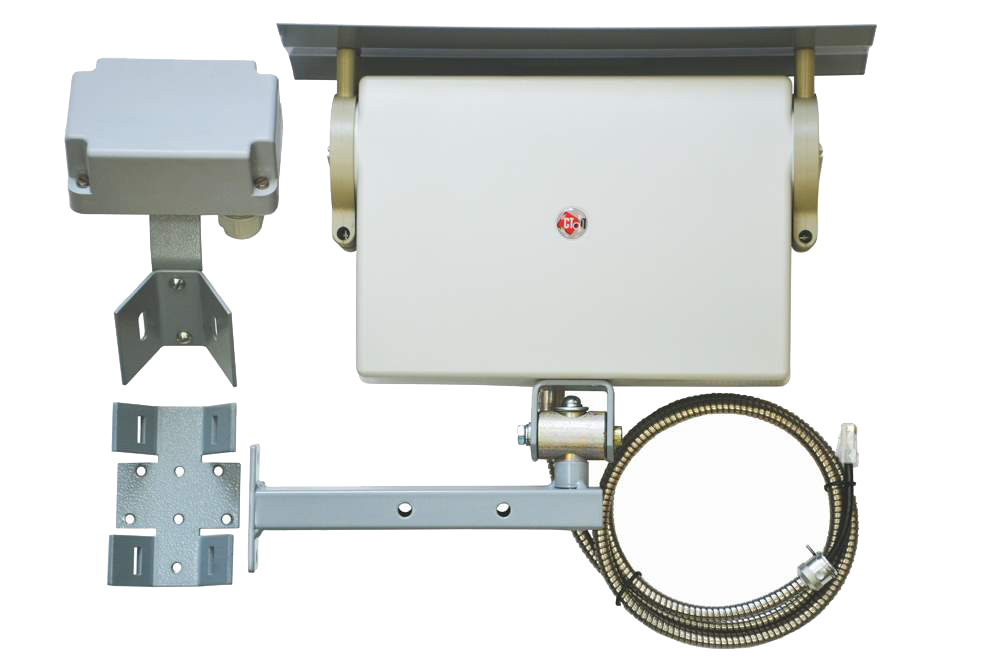

Извещатели «АНТИРИС»

Автоматические однопозиционные радиолокаторы, предназначены для обнаружения человека, пересекающего зону обнаружения в рост, согнувшись, ползком и т.п.

Включение извещателя в сигнализационный комплекс охраны периметра автономный (СКОПА) или любой другой при условии программной интеграции посредством интерфейса RS-485 осуществляется при помощи блока сопряжения БС1 (БС1-Б), КР-БСБ (КР-БСБ-ск).

Описание

Четыре модели извещателей отличаются рабочей частотой (5,8 ГГц и  24 ГГц) и размерами ЗО (максимальной дальностью действия: 20 м и 40 м для извещателей с рабочей частотой 5,8 ГГц, 40 м и 80 м для извещателей с рабочей частотой 24 ГГц), что определяет их назначение:

  • Извещатели АНТИРИС-24-80 и АНТИРИС-24-40 отличаются узкой диаграммой направленности антенн в горизонтальной плоскости и соответственно малой шириной ЗО, предназначены преимущественно для охраны участков периметра, на которых невозможна или нецелесообразна установка второй позиции, а также на участках с повышенными требованиями по обнаружению нарушителя.
  • Извещатели АНТИРИС-5.8-40 отличаются более широкой диаграммой направленности антенн в горизонтальной плоскости и большей устойчивостью к помехам, вызываемым вибрациями приемопередатчика и предметами в ЗО.
  • АНТИРИС-5.8-40 предназначен для охраны площадок.
  • АНТИРИС-5.8-20 имеет наименьшую дальность действия и форму ЗО, оптимизированную для охраны небольших участков периметра (участков вдоль ворот калиток и т.п.).

Извещатели серии АНТИРИС разработаны на базе технических решений и c учетом опыта эксплуатации извещателей «Анчар-40» и «Агат-СП5У», имеют ряд особенностей:

  • ЗО извещателя разбита по дальности на восемь элементарных зон (элементов). С целью повышения помехоустойчивости обработка сигналов ведется отдельно для каждого элемента. Установка дальности действия осуществляется последовательным включением (отключением) элементов ЗО. Извещатель имеет возможность контроля всех элементов ЗО по отдельности.
  • Специальный алгоритм обеспечивает лучшую «обрезку» ЗО по дальности (до 2,5м по автотранспорту АНТИРИС-5.8-20).
  • Извещатели используют не требующие регистрации рабочие частоты 24,15 и 5,775 ГГц. Рабочая частота 24,15 ГГц наряду с антеннами  собственной конструкции обеспечивают минимальную ширину зоны отчуждения. Рабочая частота 5,775 ГГц наряду с высокими обнаружительными способностями обеспечивает непревзойденную устойчивость к вибрациям извещателя и окружающих предметов, а также к растительности в ЗО.

Включение извещателя в сигнализационный комплекс охраны периметра автономный (СКОПА) или любой другой при условии программной интеграции посредством интерфейса RS-485 осуществляется при помощи блока сопряжения БС1 (БС1-Б), КР-БСБ (КР-БСБ-ск).

Характеристики
Модели 24-80 24-40 5.8-40 5.8-20
Диапазон обнаруживаемых скоростей движения человека, м/с от 0,1 до 8,0 от 0,1 до 6,0
Длина ЗО при максимальной дальности, м, не менее 80 40 40 20
Длина ЗО при минимальной дальности, м, не более 12 12 6 3
Максимальная ширина ЗО (в горизонтальной плоскости), м не более 3,2 не более 1,2 не менее 20 не более 2,5
Максимальная высота ЗО (в вертикальной плоскости), м, не менее 10 25 20 6
Диапазон рабочих напряжений питания, В от 10,2 до 30
Габаритные размеры приемопередатчика с кронштейном и с козырьком, мм 315х280х100
