Извещатели «ВИБРОН-01»

Извещатель предназначен для использования в качестве средства охранной сигнализации для обнаружения преодоления нарушителем (человеком) заграждения, выполненного из сварной металлической сетки типа ССЦП («Махаон-стандарт») высотой до 6 метров или им подобных путем перелаза (в том числе с помощью лестницы), разрушения с перекусыванием, перепиливанием или проламыванием полотна ограждения. Функционально извещатель состоит из блока обработки и точечных адресных виброчувствительных датчиков включаемых в два фланга.

Один вибрационный датчик обеспечивает контроль от 1 до 6 секций ограждения.

Максимальное кол-во датчиков, подключаемых к блоку обработки до 200шт. (по 100 в каждом фланге). Длина одного фланга до 900м, таким образом максимальная протяженность контролируемого одним извещателем участка периметра равна 1,8км.

Включение извещателя в сигнализационный комплекс охраны периметра автономный (СКОПА) или любой другой при условии программной интеграции посредством интерфейса RS-485.

Описание

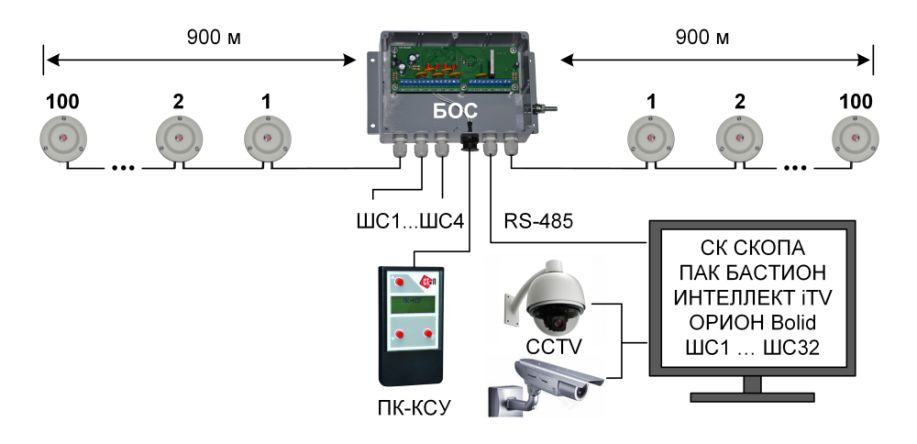

Схема ВИБРОН

Извещатель представляет собой комплекс, состоящий из адресных точечных виброчувствительных датчиков (ДВ) и блоков контроля шлейфов сигнализации (БК-ШС), включаемых в два фланга посредством двух четырехпроводных линий к блоку обработки сигналов (БОС).

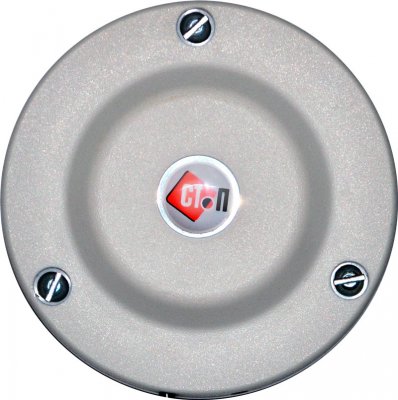

ДВ имеет встроенный процессор,  обеспечивающий контроль своей локальной зоны заграждения (от одной до шести секций заграждения в зависимости от его конструкции) и формирование сигнала о воздействии на заграждение в этой зоне при соответствии частотных и амплитудных параметров воздействия заданным критериям.

БК-ШС обеспечивает включение извещателей с "сухим" контактом реле (магнитоконтактных, радиоволновых и т.п.) в линию ДВ.

БОС обеспечивает адресный контроль состояния линий двух флангов и каждого ДВ, обработку временных параметров воздействий для каждого ДВ в отдельности, формирование извещений о тревоге.

Основными преимуществами извещателя ВИБРОН является:

  • гарантированное обнаружение разрушения и преодоления, как основного полотна ограждения, части полотна заглубленного в землю, так и козырькового заграждения из АКЛ;
  • точность определения проникновения нарушителя до одного полотна ограждения(3м);
  • в отличии от кабельных трибоэлектрических извещателей, извещатель ВИБРОН-01 не меняет чувствительность из-за изменения температуры окружающей среды;
     - наличие взрывозащищенной версии (степень взрывозащиты - "искробезопасная" цепь)

Регулировка извещателя выполняется при помощи ПК-КСУ, подключаемого к БОС. ДВ каждого фланга, с целью повышения степени локализации места нарушения, могут быть разделены на две группы (на два участка с возможностью изменения количества ДВ в каждом участке) с отдельными выходными цепями (ШС). Все четыре участка в двух флангах имеют отдельные выходные цепи (ШС) и отдельные световые индикаторы. Так же имеется возможность вывода тревожной информации посредством 32-х подключаемых реле (4 блока БР по 8 реле в каждом) и управление внешними блоками силовых реле (БСР).

Извещатель оснащен встроенной энергонезависимой памятью, в которой хранится информация о ста последних событий (архив) с указанием номеров линии, ДВ и времени, прошедшего с момента события. Доступ к архиву событий осуществляется при помощи ПК-КСУ.

Извещатель способен выявлять следующие воздействия на ограждение:

  • разрушение заграждения «выкусыванием» прохода, как с отгибанием части полотна, так и без отгибания;
  • разрушение заграждения перепиливанием прутьев сетки заграждения;
  • перелаз без подручных средств;
  • перелаз с помощью приставной лестницы с опорой на заграждение.


При этом извещатель устойчив к воздействию следующих помех:

  • одиночный неразрушающий удар по полотну заграждения;
  • движение групп людей в непосредственной близости (без касания) от заграждения;
  • движение одиночного автотранспорта массой до 3т на расстоянии более 1м от заграждения;
  • движение железнодорожного транспорта на расстоянии более 25м от заграждения;
  • посадка на заграждение птицы (ворона и меньшие по размерам);
  • акустические шумы с уровнем 80дБ SPL от источника, удаленного от ДВ на расстояние более 0,5м;
  • излучение УКВ радиостанций диапазона 433МГц и сотового телефона на расстоянии более 0,5м от БОС и ДВ;
  • ЛЭП напряжением до 10кВ, расположенных параллельно заграждению на расстоянии более 10м от линии до нижнего провода ЛЭП и более 30м для линий до 500кВ;
  • ветер со скоростью до 20м/с с порывами до 40м/с;
  • грозовые импульсы, наводимые в соединительных линиях с пиковым значением наведенного тока до 100А длительностью до 2мс;
  • электромагнитные помехи по ГОСТ Р50009.

Примечание – При пересечении заграждением ЛЭП под углом более 45° указанные расстояния уменьшаются в 2 раза.

Характеристики
Параметр Значение для варианта исполнения
  01 01А, 01В
Колличество флангов, шт 2
Максимальная длина линии каждого фланга, м 900
Максимальное количество ДВ в линии каждого фланга, шт. 100
Максимальное количество БК-ШС в линии каждого фланга, шт. 100
Диапазон рабочих напряжений питания, В от 10,2 до 30
Диапазон рабочих температур -40...65° С -60...65° С
Потребляемый ток при максимальном количестве ДВ, мА, не более:
- при напряжении питания 12 В,
- при напряжении питания 24 В.



140
90


240
150
Колличество встроенных ШС, шт 4
Колличество внешних ШС, шт 32
Колличество подключаемых блоков силовых реле (БСР), шт 256
Средний срок службы извещателя, лет, не менее 8
Среднее время наработки на отказ, ч, не менее 40000
Вероятность возникновения отказа, приводящего к ложной тревоге, за 1000 ч, не более 0,01
Вероятность обнаружения, не менее 0,98
