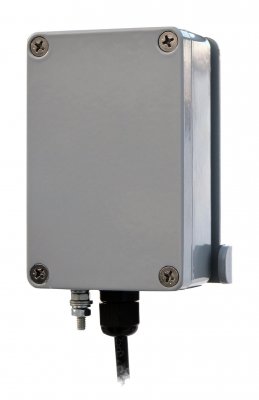

Извещатели «ДВ-ИО»

Извещатель охранный вибрационный ДВ-ИО используется в качестве средства охранной сигнализации для обнаружения преодоления нарушителем (человеком): сетки (ССПП диаметр прутка 3-7 мм типа «Махаон), решеток (диаметр прутка 8-30 мм), стен (из кирпича или бетона).

ДВ-ИО входит в состав извещателя СЕЧЕНЬ (ВИБРОН) и является модификацией датчика виброчувствительного, отличающейся возможностью непосредственного подключения к приборам приемно-контрольным с использованием стандартного интерфейса («сухие» контакты или RS-485).

Модификации:


  • ДВ-ИО - оборудован «сухим» контактом реле.
  • ДВ-ИО-И - оборудован интерфейсом RS-485.

Интеграция
ДВ-ИО-И интегрирован посредством интерфейса RS-485 в сигнализационный комплекс охраны периметра автономным (СКОПА)

Описание

Извещатель охранный вибрационный ДВ-ИО предназначен для охраны:

  • Решеток водопропуска;
  • Оконных, дверных решеток;
  • Металлических вставок в бетонное ограждение;
  • Участков сетчатого заграждения, где применение извещателя Сечень-02 экономически не целесообразно в т.ч. на небольших площадках;
  • Сейфов и металических ангаров.
  • Стен (из кирпича или бетона).

ДВ-ИО в режиме «сетка» обеспечивает контроль заграждения, выполненного из сварной металлической сетки типа ССЦП высотой до 6 метров, оборудованного или не оборудованного дополнительными козырьковыми и противоподкопными элементами, в том числе заглублением полотна заграждения ССЦП в землю на глубину 0,5 м (ДВ в режиме работы «Сетка»), и формируют извещение о тревоге при следующих воздействиях:

  • разрушение заграждения «выкусыванием» прохода, как с отгибанием части полотна, так и без отгибания;
  • разрушение заграждения перепиливанием прутьев сетки заграждения;
  • перелаз без подручных средств;
  • перелаз с помощью приставной лестницы с опорой на основное полотно заграждения;
  • перелаз заграждения, оборудованного козырьковым заграждением из АКЛ, с воздействием на козырьковое заграждение (перекусывание, деформация).

ДВ-ИО в режиме «решетка» обеспечивают контроль водопропускных и оконных решеток, а также других металлоконструкций, выполненных из прутка диаметром 8-30 мм и формируют извещение о тревоге при:

  • разрушение перепиливанием прутьев решетки;
  • разрушение путем ударного воздействия на прутья и крепления решетки.

ДВ-ИО в режиме «стена» обеспечивают контроль кирпичных и бетонных конструкций и формируют извещение о тревоге при разрушении путем его разбивания или дробления с помощью молотка, кувалды или перфоратора.

Извещатель устойчив к воздействию на объект охраны (заграждение, решетка, стена) следующих помех:

  • одиночный неразрушающий удар по объекту охраны;
  • движение групп людей в непосредственной близости (без касания) от объекта охраны;
  • движение одиночного автотранспорта массой до 3 т на расстоянии более 1 м от объекта охраны;
  • движение железнодорожного транспорта на расстоянии более 25 м от объекта охраны;
  • посадка на заграждение или решетку одиночной птицы (типа вороны и меньше);
  • движение потока воды со скоростью течения до 2 м/с (для водопропусков);
  • грозовые импульсы, наводимые в соединительных линиях с пиковым значением наведенного тока до 50 А длительностью до 1 мс;
  • электромагнитные помехи по ГОСТ Р 50009.

Извещатель защищен от переполюсовки питающих напряжений в результате ошибочных действий персонала.

Характеристики

Количество секций контролирующих одним извещателем (рекомендуется), шт.

 до 6 (2-4)

Площадь решетки контролируемая одним извещателем, м2

до 18

Площадь кирпичной или бетонной стены контролируемая одним извещателем, м2

до 24

Способ подключения к ССОИ

«сухой» контакт, RS-485

Диапазон рабочих температур, °С

от минус 40° до 65°

Диапазон рабочих температур с дополнительным индексом «А» («арктический»), °С

от минус 60° до 65°

Напряжение питания, В

от 10,2 до 30

Ток потребления, мА

5

Степень защиты, IP по ГОСТ 14254-2015

54*

Размеры без КМЧ, мм

122х64х35

Масса в упаковке, кг

0,65

Примечание: *высота установки извещателя на водопропускных решетках должна исключать его затопление при ливневых дождях и паводках.
