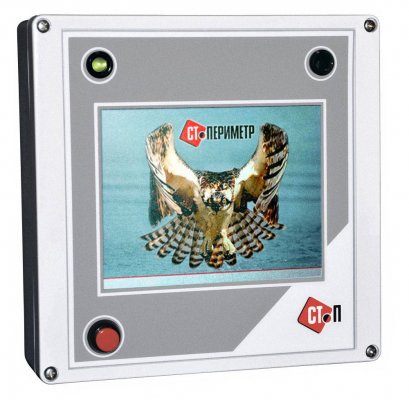

Пульт управления и индикации «ПУИ-272»
.jpg)
ПУИ-272 предназначен для работы в составе сигнализационного комплекса охраны
периметра автономного (СКОПА) для контроля состояния и сбора информации,
индикации тревог, управления взятием на охрану, снятием с охраны, управления
релейными выходами и периферийным оборудованием.
ПУИ-272 предназначен для построения двухуровневых ССОИ большой емкости (до 256
конечных устройств, подключаемых посредством радиосети и до 16, подключаемых
посредством интерфейса RS-485)
ПУИ-272 при помощи проводной линии с использованием интерфейса RS-485 формирует сеть обмена извещениями и организует работу в составе комплекса всех его составных частей. ПУИ-272 обеспечивает возможность подключения, регистрации индивидуального номера с присвоением сетевого адреса и информационный обмен с 17 устройствами посредством интерфейса RS-485.
Управление ПУИ-272 осуществляется при помощи встроенного сенсорного экрана ЖК, для чего на экране могут быть до 17 виртуальных сенсорных экранов (далее по тексту – экраны), в каждом из которых может отображаться до 16 сенсорных кнопок.
Предусмотрена возможность группового взятия под охрану или снятия с охраны, а также группового сброса тревожной индикации всех контролируемых ШС при помощи отдельной кнопки СБРОС.
|
Количество подключаемых сетевых устройств, шт. |
до 17 |
|
|
Количество контролируемых извещателей или ШС, шт. |
до 272 |
|
| Ёмкость архива (максимальное коллечество архивных сообщений) | 10000 | |
|
Разрешение ЖК экрана, точек |
320х240 |
|
| Тип экрана | ЖК, Цветной | |
| Порты выходов | USB, Ethernet, внешний световой оповещатель, внешний звуковой оповещатель | |
|
Параметры цепи ПЦН: |
|
|
|
- коммутируемый ток, мА; |
до 100 |
|
|
- коммутируемое напряжение, В. |
до 72 |
|
|
Степень защиты по ГОСТ 14254-96 |
IP 30 |
|
|
Диапазон рабочих температур, С |
от минус 10 до плюс 45°С |
|
|
Диапазон напряжения питания, В |
от 10,2 до 27 |
|
|
Максимальный собственный ток потребления ПУИ-32 (без ОС и ОЗ): |
|
|
|
- при напряжении питания 12 В, не более, мА; |
400 |
|
|
- при напряжении питания 24 В, не более, мА. |
200 |
|
|
Габаритные размеры (без кабелей): |
|
|
|
- блок ПУИ-32, мм; |
200х190х75 |
|
|
- КР-ПУИ, мм. |
205х105х55 |
|
| Размер в упаковке, мм | - | |
|
Масса, в упаковке, кг |
0,8 |
|
|
Средний срок службы, не менее, лет |
8 |
|
Примечание: длина проводной линии RS-485 не более 1500 м. Для увеличения длины и создания ответвлений рекомендуем использовать ПИ-RS485.
