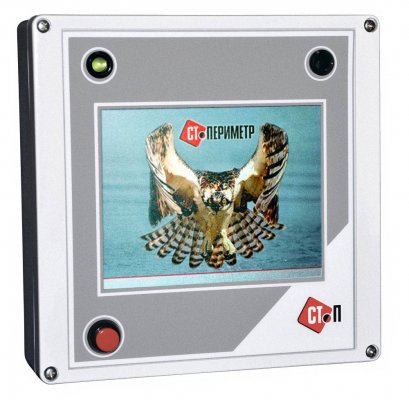

Пульт управления и индикации «ПУИ-32»

ПУИ-32 предназначен для работы в составе сигнализационного комплекса охраны периметра автономного (СКОПА) для контроля состояния и сбора информации, индикации тревог, управления взятием на охрану, снятием с охраны, управления релейными выходами и периферийным оборудованием. ПУИ-32 является системообразующим прибором комплекса и служит для построения систем с контролем до 32 сетевых устройств и шлейфов сигнализации.

Описание

Пульт управления и индикации «ПУИ-32», обеспечивает:
• индикацию на встроенном ЖК «touch screen» дисплее текущей и тревожной информации от устройств (до 32);
• управление выносными оповещателями;
• выдачу звукового сигнала «Тревога»;
• автоматическое и ручное управление исполнительными устройствами;
• возможность просмотра и настройки параметров извещателей «ДПР-200»;
• установку параметров радиосети для «РМЦ-НУ»;
• архивацию до 10 000 событий;
• возможность подключения ПУИ-32 к ПК для обновления программного обеспечения и включения комплекса в интегрированную систему охраны на базе ПК.


К ПУИ-32 посредством интерфейса RS-485 могут быть подключены следующие устройства.
- радиомодем центральный нижнего уровня (РМЦ-НУ)
- блоки сопряжения БС1 и БС2
- блок силового реле
- блок релейный (БР)
- радиомодем центральный верхнего уровня (РМЦ-ВУ)

Управление ПУИ-32 осуществляется при помощи встроенного сенсорного экрана ЖК, для чего на экране может быть выведено до 32 виртуальных сенсорных кнопок. Индикация извещений осуществляется при помощи ЖК экрана, встроенных звукового сигнализатора и светового индикатора, выносных звукового и светового оповещателей.
ПУИ-32 имеет один обобщенный релейный выход на систему более высокого уровня (цепь ПЦН).
Питание ПУИ-32 осуществляется от сети 220 В посредством блока питания резервируемого БПР-12/0,2-1 или от другого источника постоянного тока с номинальным выходным напряжением 12 В и током не менее 0,2 А.
ПУИ-32 рассчитан на непрерывный круглосуточный режим работы в условиях помещения (в том числе – неотапливаемого) и сохраняет свои характеристики при температуре окружающей среды от минус 10 до плюс 45°С и относительной влажности воздуха до 98% при температуре 25°С.
Грозозащита по цепям RS-485 обеспечивает устойчивость к наведенным импульсам напряжением до 2 кВ, током короткого замыкания до 100 А и длительностью до 1 мс.

Подключение извещателей к ПУИ-32 посредством интерфейса RS-485 осуществляется при помощи блоков сопряжения БС1, БС2 и радиомодемов оконечных (РМО1 и РМО2). ПУИ-32 интегрируется в другие сигнализационные комплексы посредством семейства программных технологий, представляющих единый интерфейс для управления объектами автоматизации и технологическими процессами (OPC-сервер, USB, Ethernet).

Характеристики

Количество подключаемых сетевых устройств, шт.

до 32

Количество контролируемых извещателей или ШС, шт.

до 32

Ёмкость архива (максимальное коллечество архивных сообщений) 10000

Разрешение ЖК экрана, точек

320х240

Тип экрана ЖК, Цветной
Порты выходов USB, Ethernet, внешний световой оповещатель, внешний звуковой оповещатель

Параметры цепи ПЦН:



  - коммутируемый ток, мА;

до 100

  - коммутируемое напряжение, В.

до 72

Степень защиты по ГОСТ 14254-96

IP 30

Диапазон рабочих температур, С

от минус 10

до плюс 45°С

Диапазон напряжения питания, В

от 10,2 до 27

Максимальный собственный ток потребления ПУИ-32 (без ОС и ОЗ):



  - при напряжении питания 12 В, не более, мА;

400

  - при напряжении питания 24 В, не более, мА.

200

Габаритные размеры (без кабелей):



  - блок ПУИ-32, мм;

200х190х75

  - КР-ПУИ, мм.

205х105х55

Размер в упаковке, мм -

Масса, в упаковке, кг

0,8

Средний срок службы, не менее, лет

8

Примечание: длина проводной линии RS-485 не более 1500 м. Для увеличения длины и создания ответвлений рекомендуем использовать ПИ-RS485.
