Синхронный мультиплексор доступа СМД

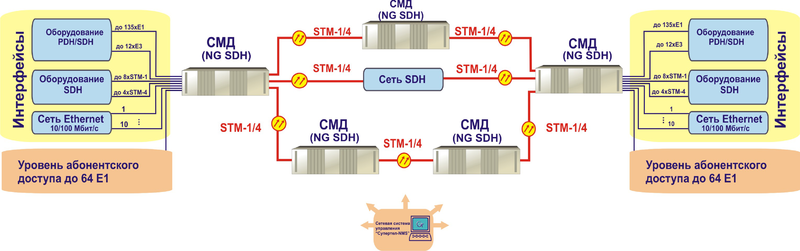

Синхронный мультиплексор доступа (СМД) ТАИЦ.465126.021 предназначен для эксплуатации на сетях связи в качестве аппаратуры цифровой системы передачи синхронной цифровой иерархии, обеспечивающей передачу сигналов Е1, Е3, Ethernet и сигналов абонентского доступа в структуре синхронных транспортных модулей уровней STM-1 и STM-4 по одномодовому волоконно-оптическому кабелю.

СОСТАВ:

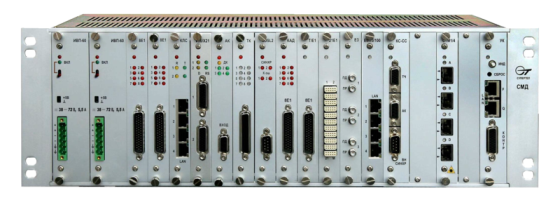

19” корпус СМД имеет 19 посадочных мест (ПМ) для блоков. В состав СМД входят базовые блоки, блоки транспортного уровня, блоки компонентного доступа и блоки абонентского доступа.

Конструктивное исполнение мультиплексора обеспечивает установку в 19” несущих конструкциях.

БАЗОВЫЕ БЛОКИ:

Блок УК устанавливается на девятнадцатое ПМ (19 ПМ) и обеспечивает:

  • Контроль и управление СМД по протоколу SNMP (интерфейс 10/100 Base-T) посредством ПО «Супертел-NMS»;
  • Контроль до 4-х внешних датчиков (токовая петля);
  • Управление до 4-х исполнительных устройств (4 группы «сухих» контактов реле).
Блок КС-СС устанавливается на 15 и/или 16 ПМ (основной и/или резервный блоки КС) и обеспечивает:
  • Кросс-коммутацию на уровне виртуальных контейнеров VC-12, VC-3 и VC-4;
  • Синхронизацию системы от разных источников;
  • Организацию служебной связи.
Блоки ИВП (ИВП-24 или ИВП-60) устанавливаются на 1 и/или 2 ПМ и обеспечивают:
  • Ввод входного питания;
  • Резервирование входного питания (при установке двух блоков);
  • Формирование вызывного сигнала с частотой 25Гц для блоков АК и АК-МБ.
БЛОКИ ТРАНСПОРТНОГО УРОВНЯ:

Блок СТМ1/4 устанавливается на 17 и/или 18 ПМ и обеспечивает:

  • Формирование до четырех транспортных модулей STM-1 или до двух - STM-4;
  • MSP – резервирование участка сети по схеме 1+1 или 1:n.
БЛОКИ КОМПОНЕНТНОГО ДОСТУПА:

Устанавливаются с 11 по 14 ПМ.

Блок 21Е1 обеспечивает:
  • Ввод/вывод до 21 сигнала Е1.
Блок Е3 обеспечивает:
  • Ввод/вывод до трех сигналов Е3.
Блок Eth10/100 обеспечивает:
  • Ввод/вывод до четырех сигналов Ethernet.
БЛОКИ, ИСПОЛЬЗУЕМЫЕ ДЛЯ КОНФИГУРАЦИИ СМД С АБОНЕНТСКИМ ДОСТУПОМ:

Блоки T/E1, Т/16Е1 устанавливаются с 11 по 13 ПМ и обеспечивают:

  • Преобразование 84 VC-12 из коммутаторов SDH (основной и резервный блоки КС-СС) в синхронные сигналы E1 для коммутатора КАД;
  • Ввод/вывод 8, 16 асинхронных/синхронных сигналов Е1.
Блок КАД, КАД-16 устанавливается на 10 ПМ и обеспечивает:
  • Коммутацию канальных интервалов (КИ) 64 кбит/с 316 сигналов Е1 (316Е1 x 30КИ; 9480x9480 КИ);
  • Ввод/вывод 8,16 синхронных сигналов Е1.
БЛОКИ АБОНЕНТСКОГО ДОСТУПА:

Блоки абонентского доступа устанавливаются на семи ПМ с 3 по 9 ПМ.

Блоки из состава МП ТАИЦ.465112.022: ПП-24/48, ЛТО-2, LAN, SDSL1, SDSL2, С37.94, С1-И, V36/X21, ДС, ДСУ, ДСУ-30, АК, АК-МБ, АК-4ПР, СК, СК-4ПР, КЛС, МСД, ОК, ОЦК, ТК, ТЧ, ТЧ-У, S/T, Upn, UpnT, Uk0A, Uk0C, RS-485, RS.

Блок из состава КЦС ТАИЦ.468353.018: 8Е1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Транспортный уровень SDH
Оптические интерфейсы
Наименование параметра Значение
Оптические интерфейсы STM-1 (G.957) S-1.1 (1310нм/до 30км)
L-1.1 (1310нм/до 60км)
L-1.2 (1550нм/до 100 км)
Оптические интерфейсы STM-4 (G.957) S-4.1 (1310нм/до 20км)
L-4.1 (1310нм/до 50км)
L-4.2 (1550нм/до 80 км)
Оптические интерфейсы STM-1/4 (G.692) CWDM 1471 – 1611нм с шагом 20 нм
Количество интерфейсов STM-1 до 8 шт. (по 4 шт. на блоке СТМ1/4)
Количество интерфейсов STM-4 до 4 шт. (по 2 шт. на блоке СТМ1/4, 17-18 ПМ)
Исполнение оптических интерфейсов Сменные SFP модули с оптическими разъемами типа LC
Интерфейсы Е1 (асинхронные/синхронные)
Интерфейсы Е1 в соответствии G.703 и G.823 МСЭ-Т, ГОСТ 26886-86
Количество интерфейсов Е1 до 84 шт. (до четырех блоков 21Е1)
Тип разъема интерфейса Е1 Harting 10 pin (11 разъемов на блоке)
Количество интерфейсов Е1 на разъеме 2
Интерфейсы Е3
Интерфейсы Е3 в соответствии: G.703 и G.823 МСЭ-Т, ГОСТ 26886-86
Количество интерфейсов Е3 до 12 шт. (до 4-х блоков Е3 по 3 Е3 в каждом)
Тип разъема интерфейса Е3 SMA
Интерфейсы Ethernet
Интерфейсы Ethernet в соответствии Ethernet IEEE 802.3
Fast Ethernet IEEE 802.3
Физический интерфейс 10Base-T; 100Base-TX
Количество интерфейсов до 10 шт.; (до 4-х блоков Eth10/100)
Режим работы порта дуплекс/полудуплекс
Функции Auto-negotiation
Скорость передачи трафика в линейном сигнале N х VC-12 (2176кбит/с), где N – от 1 до 42
Тип разъемов RJ-45
Коммутационная матрица
Емкость коммутационной матрицы блока КС-СС 1638x1638 VC-12
Уровень коммутации VC-12/VC-3/VC-4
Резервирование
Линии и полезной нагрузки MSP, SNCP (защита трафиков Е1, Е3, Ethernet на уровне VC-12 по схеме 1+1), одинарное и двойное кольцо
Агрегатных блоков «1+1»
Матрицы коммутации VC-12/VC3/VC4 «1+1» (два блока КС-СС)
Системы синхронизации «1+1»
Блоков питания «1+1»
Уровень абонентского доступа
Интерфейсы Е1 (синхронные)
Интерфейсы Е1 в соответствии G.703, G.704, G.706 и G.823 МСЭ-Т, ГОСТ 26886-86
Количество интерфейсов Е1 до 64 Е1 (до семи блоков 8Е1 и блок КАД)
Тип разъема интерфейса Е1 D-sub 44 pin (1 разъем на блоке)
Количество интерфейсов Е1 на разъеме 8
Линейные интерфейсы ЛТО-2 (2 интерфейса на блоке);
SDSL 1 (1 интерфейс на блоке);
SDSL 2 (2 интерфейса на блоке);
LAN (2 интерфейса на блоке)
Абонентские интерфейсы аналоговые/цифровые
Коммутационная матрица
Уровень коммутации Канальный интервал (КИ) 64 кбит/с
Емкость коммутационной матрицы блока КАД 9480 x 9480 КИ (316Е1x30КИ)
Синхронизация
Интерфейсы выходов тактовой синхронизации в соответствии G.703.10
Варианты синхронизации от внутреннего ЗГ;
от любого агрегатного сигнала;
от любого компонентного сигнала Е1;
от внешнего источника тактовой синхронизации (основного или резервного).
Количество выходов тактовой синхронизации до 2
Служебная связь
Телефонный аппарат с DTMF – набором, вызовы – индивидуальный, циркулярный, групповой.
Внешние датчики
Кол-во внешних контролируемых датчиков До 4-х, токовая петля
Кол-во сигналов управления внешними устройствами До 4-х, «сухой» контакт реле

Сетевая система управления «Супертел-NMS».

Электропитание:
  • Напряжение источника питания: от 19 до 36В (номинал 24В).
  • Напряжение источника питания: от 36 до 72В (номинал 48, 60В).
  • Потребляемая мощность: не более 150 Вт.
Габаритные размеры: 483x225x149 мм. (корпус 19”).
Масса:не более 8 кг.
