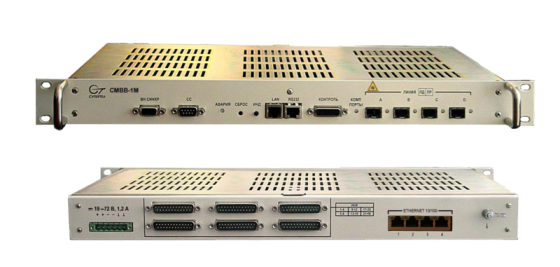

Синхронный малогабаритный мультиплексор ввода-вывода СМВВ-1М (NG SDH)

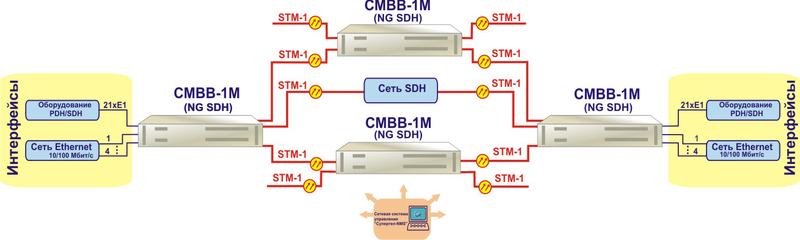

Синхронный мультиплексор ввода-вывода малогабаритный (СМВВ-1М) ТАИЦ.465113.004-02(-03) предназначен для использования на сетях связи синхронной цифровой иерархии (SDH) в качестве мультиплексора ввода/вывода, терминального мультиплексора, кросс-коммутатора, линейного регенератора.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
  • Поддержка интерфейсов STM-1, Ethernet 10/100;
  • Ввод/вывод 21 сигнала Е1;
  • Кросс-коммутация 252 x 252 сигналов VC-12;
  • Встроенная система служебной связи с индивидуальным или групповым вызовом, конференц-связь (DTMF);
  • Контроль и управление внешними устройствами: четыре входа для контроля датчиков внешних устройств («токовая петля») и четыре выхода для управления внешними устройствами (8 групп «сухих» контактов реле).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Наименование параметра Значение
Количество линейных интерфейсов STM-1 4 (А, В, С и D) или 2 (А и В) в зависимости от варианта исполнения
Тип линейных интерфейсов Оптический или электрический
Исполнение интерфейсов Сменные SFP модули
Тип оптических разъемов LC
Оптические интерфейсы STM-1 (G.957) S-1.1 (1310нм/до 30км), L-1.1 (1310нм/до 60км), L-1.2 (1550нм/до 100 км)
Оптические интерфейсы STM-1 с CWDM (G. 692) 1471 -1611нм с шагом 20 нм
Количество интерфейсов Е1 (G.703) 21
Количество интерфейсов сигнала Ethernet 10/100 4
Возможность неблокируемой коммутации (коммутация производится на уровне VC-12) 252 (63x4) VC-12 x 252 VC-12
Виды защитного резервирования MSP – двунаправленное резервирование мультиплексорной секции по схеме 1+1;
SNCP – защита трафика Е1 и Ethernet на уровне VC-12 по схеме 1+1
Возможности синхронизации
  • от внешних источников 2048 кГц;
  • от линейного сигнала STM-1 (А, В, С или D);
  • от компонентного сигнала Е1;
  • от внутреннего генератора.
Автоматическое переключение источников синхронизации путем применения приоритетных списков синхронизации и механизма сообщений о статусе синхронизации (SSM).
Сетевая система управления «Супертел-NMS».

Электропитание:
  • Напряжение источника первичного питания: от 19,2 до 72В.
  • Потребляемая мощность не более 20 Вт.
Габаритные размеры: 483x44x290 мм. (корпус 19”, 1U).
Масса:не более 4 кг.


Сделать заказ и запросить дополнительную информацию по СМВВ-1М (NG SDH) Вы можете здесь.
