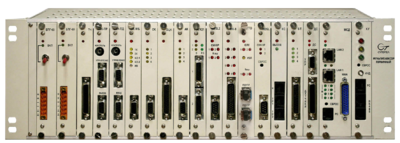

Первичные мультиплексоры МП

Мультиплексоры первичные (МП) МП/М (МП/D) ТАИЦ.465112.022 (-01), МП/ПМ (МП/ПD) ТАИЦ.469433.002 (-01), МП/У ИАТЦ.465112.095, МП/К ТАИЦ.465112.083 предназначены для применения в качестве оборудования абонентского доступа на сетях связи различного назначения. Многофункциональность и гибкое конфигурирование МП обеспечивается компоновкой их базовыми и дополнительными блоками.

СОСТАВ:

В состав МП входят базовые блоки, блоки линейных интерфейсов и абонентские блоки. Функциональные возможности оборудования зависят от используемых блоков.

БАЗОВЫЕ БЛОКИ:

Блок контроля и управления (КУ-S)

    обеспечивает:
  • Контроль и управление МП через системы управления «СуперТел-ТМ» и «Супертел-NMS»;

Блок питания (БП-24, БПГ-24(60), БПГ)

    обеспечивает:
  • Ввод входного питания;
  • Резервирование входного питания (при установке двух блоков).

Блоки мультиплексирования

    обеспечивают необходимое количество сигналов Е1 и наличие кросс-коммутатора. В оборудование МП могут устанавливаться блоки:
  • МП-1- оконечный мультиплексор обеспечивает прием/передачу одного сигнала Е1. Формирует первичный групповой сигнал Е1 из основных цифровых каналов (ОЦК) 64 кбит/с.;
  • МП-2– оконечный мультиплексор, обеспечивающий прием/передачу двух сигналов Е1 или промежуточный мультиплексор, обеспечивающий прием/передачу двух сигналов Е1 («А» и «Б»), что позволяет осуществлять ввод/вывод до 62 каналов 64 кбит/с с транзитной передачей не выделяемых каналов;
  • МП-АД- обеспечивает прием/передачу двух сигналов Е1 с функцией коммутации однобитных каналов (8 кбит/с). Позволяет осуществлять ввод/вывод цифровых каналов nx8 кбит/с или уплотнение каналов ТЧ посредством АДИКМ (32 и 16 кбит/с);
  • МК-8 - узловой мультиплексор-кросскоммутатор на 10 направлений передачи ПГС Е1: 8 сигналов Е1 и два сигнала линейных интерфейсов (ЛИ). Обеспечивает ввод/вывод абонентских интерфейсов с двух внутренних направлений до 62 каналов 64 кбит/с. Осуществляет кроссовую коммутацию цифровых каналов 64 кбит/с в пределах десяти направлений передачи (8 Е1, 2 ЛИ).

Режимы синхронизации оборудования МП:

  • от внутреннего (ЗГ);
  • внешнего генератора («Внеш. Синхронизация»);
  • от сигналов тактовой частоты одного из 10 направлений («ВТЧ1-8», «ЛИ1-2»);
  • от тактовой частоты сигнала абонентского интерфейса («Синхр. от АИ»).

Мультиплексоры МП

    позволяют организовать резервирование:
  • электропитания;
  • входных потоков по типу «1+1».
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Линейные интерфейсы
Электрический интерфейс Е1
(блоки МП-1, МП-2, МК-8, МП-АД)
в соответствии G.703, G.704, G.706 и G.823 МСЭ-Т, ГОСТ 26886-86
количество В зависимости от блока МП
код сигнала HDB-3
тип разъема D-sub 44 pin
Оптический интерфейс
(блок ЛТО-2)
исполнение оптических интерфейсов Сменные SFP модули с оптическими разъемами типа LC
количество интерфейсов 2 (для резервирования 1+1)
Интерфейс SDSL
(блоки SDSL1 и SDSL2)
в соответствии ETSI SDSL (ETSI TS 101 524) и G.991.2 МСЭ-Т
код сигнала TCPAM3
скорость передачи сигнала nx64 кбит/с (от 128 до 2048 кбит/с)
Интерфейсы V.35/V.36
(Блок V.35)
скорость передачи сигнала nx64 кбит/с (n = от 1 до 32)
Сетевой линейный интерфейс LAN
(блок LAN, LAN1)
в соответствии IEEE 802.3
физический интерфейс 10Base-T; 100Base-TX

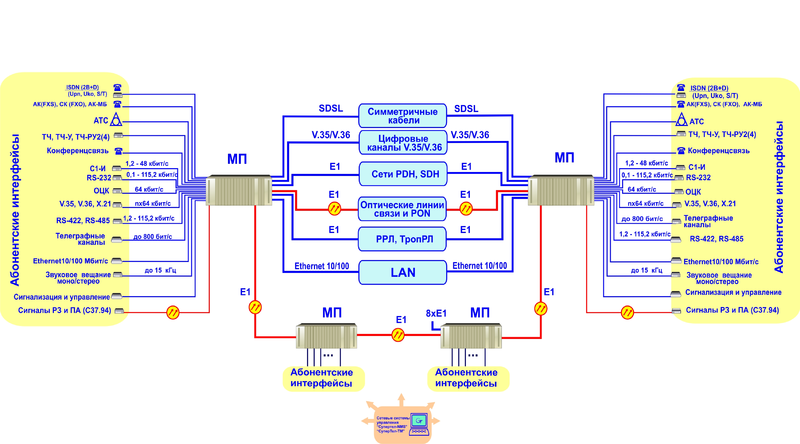

Абонентские интерфейсы
Интерфейсы Блоки Характеристики
Канал ТЧ 0,3-3,4 кГц (сигнализация Е/М) ТЧ, ТЧ-У Режим работы: • 2-х пр.; • 4-х пр.; • 4-х пр. - транзит
Интерфейсы АК(FXS), СК (FXO)
(удаленные абоненты АТС)
АК, СК Режим работы: Доступ к АТС удаленного абонента, диспетчерская связь. Подключение 2-х или 4-х проводных телефонных аппаратов (ТА).
Интерфейсы АК-МБ
Для подключения ТА систем с МБ или ЦБ. Преобразование индукторного вызова ТА с МБ в тональный 2100Гц
АК-МБ Режим работы: • 2-х пр.; • 4-х пр.; • 4-х пр.- транзит
Подключение 2-х или 4-х проводных ТА систем МБ и ЦБ.
Интерфейс ОЦК ОЦК Скорость передачи: 64 кбит/с
Вид интерфейса: • сонаправленный; • противонаправленный
Интерфейс RS-232-C RS-232 Скорости передачи: 100; 200; 600; 1200; 2400; 4800; 9600; 19200 бит/с
Интерфейсы RS-232, RS-422, V.35 RS Скорости передачи: 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2 кбит/с
Интерфейс RS-485 RS-485 Скорости передачи: 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2 кБит/с
Интерфейс RS/ПД RS/ПД Скорости передачи: от 50 до 1200 бит/с
Интерфейсы V.35, V.36, X.21 V.36/X.21 Скорости передачи: nx64 кбит/с (где n=1-31)
Интерфейс С1-И (С1–ФЛ-БИ)
ГОСТ 27232-87
С1-И Скорости передачи: 1,2; 2,4; 4,8; 9,6; 16; 32; 48 кбит/с
Интерфейсы ISDN Upn, UpnT; Uk0А, Uk0С, S/T Режим работы: (2B+D) в линейном коде AMI и 2В1Q (соответственно)
Интерфейсы LAN Ethernet IEEE 802.3, Fast Ethernet IEEE 802.3
(маршрутизатор сетевого доступа - 2 порта 10 и 100 Мбит/с/WAN [Е1])
МСД Режим работы: Маршрутизация пакетов между двумя портами LAN и двумя портами WAN, каждый от 64 до 1984 кбит/с (nx64кбит/с, где n= 1 – 31)
Интерфейсы LAN Ethernet IEEE 802.3, Fast Ethernet IEEE 802.3
(коммутатор локальных сетей - 4 порта 10/100 Мбит/с)/ WAN [Е1])
КЛС Режим работы: Коммутатор второго уровня между 4-мя портами LAN и двумя портами WAN, каждый от 64 до 1984 кбит/с (nx64кбит/с, где n= 1 – 31)
Интерфейсы LAN Ethernet IEEE 802.3, Fast Ethernet IEEE 802.3
(конвертер трафика Ethernet - 2 порта 10/100 Мбит/с/WAN [Е1])
КТЕ Режим работы: Конвертер трафика Ethernet передачу пакетов сетей Fast Ethernet IEEE 802.3 и Ethernet IEEE 802.3 по двум независимым каналам через сети TDM каждый от 64 до 1984 кбит/с (nх64кбит/с, где n=1–31)
Интерфейс телеграфной связи ТК Режим работы: передача в одном КИ восьми независимых телеграфных каналов со скоростью до 800 бод. Каждый канал передаётся в своём бите КИ.
Интерфейс С37.94 С37.94 Два оптических интерфейса стандарта IEEE C37.94. Для передачи сигналов релейной защиты (РЗ) и противоаварийной автоматики (ПА) в электроэнергетических системах.
Количество канальных интервалов (64 кбит/с), передаваемых в оптическом интерфейсе: от 1 до 12.

Сетевые системы управления «Супертел-NMS» или «СуперТел-ТМ».

Электропитание:

  • Напряжение источника первичного питания: от 19,2 до 32 В или от 38,4 до 72 В.
  • Потребляемая мощность: не более 70 Вт.

Габаритные размеры, масса:

  • МП/М и МП/ПМ (метрический и полевой метрический):533x149x235 мм, до 10кг;
  • МП/D и МП/ПD (дюймовый и полевой дюймовый):483x149x235 мм, до 8 кг;
  • МП/К (компактный):299x79x235 мм, до 3кг;
  • МП/У (укороченный): 423x149x235 мм, до 3кг. Устанавливается в шкаф фирмы Rittal.
