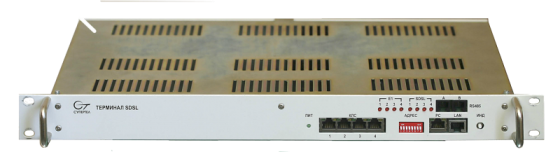

Терминал SDSL

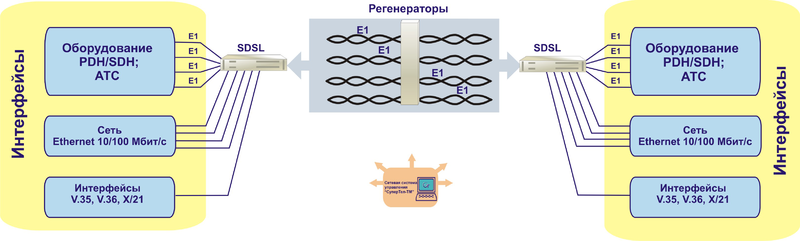

Терминал SDSL ТАИЦ.465112.087 представляет собой многофункциональное устройство, которое предназначено для организации передачи по SDSL-трактам первичных групповых сигналов Е1, а также ввода/вывода из линейных сигналов сетевых интерфейсов Ethernet и сигналов интерфейсов V.35, V.36 или X.21.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
  • Прием/передача четырех сигналов Е1. Возможность работы в прозрачном и непрозрачном режиме;
  • Прием/передача электрических линейных сигналов четырех SDSL-трактов со скоростями передачи nх64 кбит/с от 128 до 2048 кбит/с по четырем парам симметричного кабеля;
  • Коммутация пакетов на основе MAC-адресов между четырьмя портами LAN и двумя портами WAN;
  • Преобразование цифрового сигнала интерфейсов V.35, V.36, X.21 со скоростями передачи nх64 кбит/c (n = от 1 … до 32) в цифровые сигналы и их передачу в канальных интервалах (КИ) цикла ПГС.
  • Управление терминалом осуществляется локально и удаленно по RS-232.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра Значение
Интерфейсы Е1
Интерфейсы Е1 в соответствии G.703, G.704, G.706 и G.823 МСЭ-Т, ГОСТ 26886-86
Количество интерфейсов Е1 4
Тип разъема интерфейса Е1 D-sub 44 pin
Интерфейсы SDSL
Интерфейсы SDSL в соответствии ETSI SDSL (ETSI TS 101 524) и G.991.2 МСЭ-Т
Линейный код TC-PAM3 (16 уровней кодирования)
Скорость передачи сигнала nx64 кбит/с (от 128 до 2048 кбит/с)
Режим работы дуплекс, плезиохронный;
«ведущий» (LTU)/«ведомый» (NTU).
Уровень выходного сигнала 14 дБм (возможна регулировка от минус 14 до 17 дБм)
Длина линии передачи для кабеля с диаметром жилы 0,5 мм при выходной мощности 14 дБм, при Кош < 10-7 на линии без шумов на скорости передачи:
512 кбит/c:
1024 кбит/c:
2048 кбит/c:


не менее 6 км;
не менее 5 км;
не менее 4 км.
Тип разъема интерфейса SDSL D-sub 9 pin
Интерфейсы Ethernet
Интерфейсы Ethernet в соответствии Fast Ethernet IEEE 802.3, Ethernet IEEE 802.3
Количество портов LAN 4
Физический интерфейс 10Base-T; 100Base-TX
Режим работы порта дуплекс/полудуплекс
Функции Auto-negotiation;
MDI/MDI-X
Дальность передачи до 100м
Количество портов WAN 2
Интерфейсы V35,V36,X21
Интерфейсы в соответствии V.28, V.35, V.10, V.11 МСЭ-Т
Скорость передачи Nx64 кбит/с (где значение n= от 1 до 32)

Система управления «СуперТел-ТМ»

Локальное управление через последовательный порт RS-232.

Электропитание

  • Напряжение источника первичного питания:от 19 до 72 В.
  • Потребляемая мощность: не более 15 Вт.

Габаритные размеры: 483х44х300 мм (корпус 19”,1U).

Масса: не более 3 кг.


Сделать заказ и запросить дополнительную информацию по SDSL Вы можете здесь.
