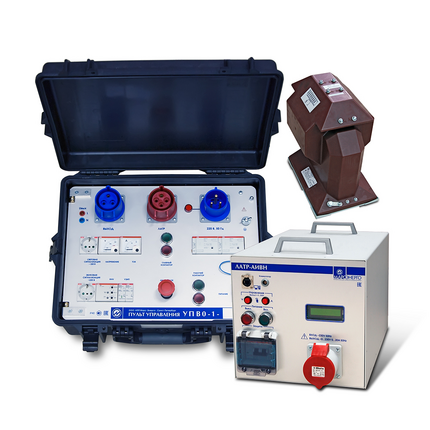

Автоматизированный источник напряжения МАРС-АИН

Автоматизированный источник высокого напряжения с диапазоном выходного напряжения от 60 В до 76 кВ.

Марс-АИН предназначен для работы как автономно в качестве источника высокого напряжения, так и в составе комплекта оборудования для поверки/калибровки измерительных трансформаторов напряжения (ИТН):
традиционных по ГОСТ 1983,
маломощных с низковольтным аналоговым выходом (1 мВ ... 10 В LPVT) по ГОСТ Р 59409-2021 (МЭК 61869-11:2017),
электронных по IEC 61869-7 с цифровым интерфейсом (цифровой поток данных по МЭК 61850-9-2LE).
Применение

Метрологические лаборатории и службы заводов-изготовителей трансформаторов, органов Росстандарта, предприятий электроэнергетики и промышленности.
Марс-АИН может применяться как в лабораторных условиях, так и на местах установки ИТН.

Основные технические характеристики

Параметр

Модификация

Марс-АИН-10

Марс-АИН-35

Марс-АИН-110

Напряжение питания

(230 ± 23) В, 50 Гц

Мощность потребления от сети, не более

2 кВА

3 кВА

4 кВА

Время непрерывной работы на максимальную нагрузку

не менее 30 с

Максимальная выходная мощность не менее

1 кВт

2 кВт

3 кВт

Емкостное сопротивление высоковольтной нагрузки

не более 150 пФ

Диапазон воспроизводимых значений напряжения *

от 1400 до 12500 кВ

от 2700 до 24500

от 16500 до 80000

Погрешность установки напряжения

±3 %

Наработка на отказ в рабочих условиях применения

не менее 20 000 ч

Средний срок службы

10 лет

Номинальная частота

50 Гц

Габаритные размеры (длина, ширина, высота), не более:

ЛАТР-АИН

Пульт управления УПВО-1

Коммутатор 0,34/35 кВ *

270 × 550 × 280 мм

620 × 525 × 230 мм

271 × 284 × 135 мм

Нагрузочный трансформатор.  Габаритные размеры (длина, ширина, высота), не более 300х300х210 мм



448х440х266 мм



420х420х1000 мм



Масса нетто, не более:

ЛАТР-АИВН

Пульт управления УПВО-1

Коммутатор 0,34/35 кВ

25 кг

13 кг

3 кг

Нагрузочный трансформатор. Масса нетто, не более

20 кг

85 кг

100 кг

* Коммутатор 0,34/35 позволяет расширить диапазон дополнительно от 60 до 380 В
Преимущества
Высокая степень автоматизации упрощает процедуру поверки/калибровки ИТН под управлением ПО «E-TransformerTest-VT». Связь с ПК посредством интерфейса Ethernet
Наличие автономного датчика высокого напряжения типа ПВЕ обеспечивает контроль как в режиме автономной работы, так и в составе поверочной установки
Имеются функции защиты от внештатных ситуаций (пробой, перегрузка и т. д.)
Возможность ручного управления
Индикация основных параметров

Сделать заказ и запросить дополнительную информацию по МАРС-АИН Вы можете здесь.
