Эталонный прибор для поверки средств измерений цифровой подстанции Энергомонитор-61850

Гос. реестр № 73445-18

Прибор электроизмерительный эталонный многофункциональный для поверки и калибровки традиционных (аналоговых) счетчиков, аналоговых и цифровых измерительных трансформаторов тока и напряжения, соответствующих стандартам ПАО «Россети» СТО 34.01-3.2-017-2022, СТО 34.01-3.2-016-2022 и МЭК 61850-9-2, устройств УСШ (Merging Unit). Имеет функции компаратора цифровых потоков SV.

Класс точности: 0.02, 0.05

«Энергомонитор-61850» предназначен для:
преобразования переменного тока и напряжения переменного тока в цифровой поток мгновенных значений, передаваемых по протоколу, описанному в МЭК 61850-9-2
определения модульной, угловой и полной погрешностей масштабных преобразователей тока и напряжения (трансформаторов) с выходными сигналами в виде аналогового сигнала и в виде цифрового потока мгновенных значений, передаваемых по протоколу, описанному в МЭК 61850-9-2
определения метрологических характеристик измерительных устройств сопряжения (SAMU – Stand-Alone Merging Unit) согласно стандарту МЭК 61869 13
измерения активной и реактивной электрической мощности, параметров электрической энергии в трехфазных и однофазных сетях
измерения переменного тока и напряжения переменного тока
«Энергомонитор-61850» применяется для калибровки и поверки следующих эталонных и рабочих средств измерений электроэнергетических величин:
электронных измерительных трансформаторов напряжения (ЭТН) и тока (ЭТТ) и устройств сопряжения с выходными сигналами в виде цифрового потока мгновенных значений, передаваемых по протоколу, описанному в МЭК 61850-9-2
традиционных измерительных трансформаторов напряжения (ИТН) и тока (ИТТ)
однофазных и трехфазных ваттметров, измерительных преобразователей мощности, традиционных многофункциональных счетчиков активной и реактивной электрической энергии
вольтметров, амперметров, измерительных преобразователей напряжения и тока, фазометров и частотомеров в промышленной области частот
Метрологические характеристики

Основные измеряемые величины

Диапазон измерений

Основная погрешность измерений

Кл. т. 0,02

Кл. т. 0,05

Напряжение переменного тока

от 0,1 до 960 В
(Uн = 1, 2, 5, 10, 30, 60, 120, 240, 480, 800 В)

±0,01 %

±0,02 %

Сила переменного тока

от 1 мА до 120 А
(Iн = 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50; 100 А)

±0,01 %

±0,02 %

Фазовый угол между фазными напряжениями
первых гармоник и между напряжением и током первой гармоники одной фазы

от 0° до 360°

Абсолютная:

±0,003°

±0,01°

Полная электрическая мощность

Относительная:

0,02 %

0,04 %

Активная электрическая мощность

от 0,1Uн до 1,2Uн В

Относительная:

0,1Iн ≤ I < 1,2Iн

±0,01 %

±0,05 %

Реактивная электрическая мощность

от 0,01Qн до 1,44Qн  вар

Относительная:

0,9 ≤ |sin φ| ≤ 1,0

±0,03 %

±0,1 %

0,2 ≤ |sin φ| ≤ 0,9

±0,05 %

Частота переменного тока

от 40 до 70 Гц

Абсолютная:

±0,0002 Гц

±0,001 Гц

Преимущества
Поверка и калибровка как аналоговых, так и цифровых измерительных трансформаторов тока и напряжения
Поверка одновременно трех однофазных либо одного трехфазного ТТ или ТН (как цифровых, так и аналоговых)
Поддержка корпоративного профиля МЭК 61850 ПАО «ФСК ЕЭС»
Возможность синхронизации от PTPv2
Возможность синхронизации поверяемых СИ от ЭМ-61850

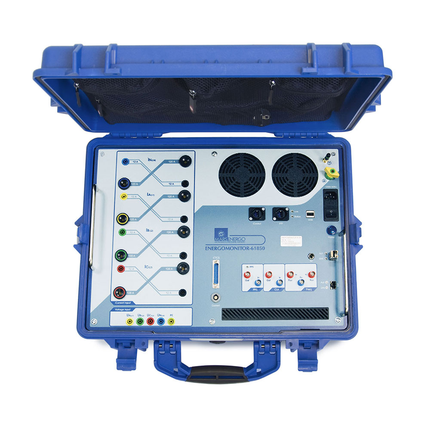

Исполнение переносное
Габаритные размеры
(д × ш × в)
не более 432 × 555 × 223 мм
Масса не более  14 кг
Исполнение стационарное (лабораторное)
Габаритные размеры
(д × ш × в)
не более 430 × 483 × 266 мм
Масса не более 13 кг

Сделать заказ и запросить дополнительную информацию по Энергомонитор-61850 Вы можете здесь.
