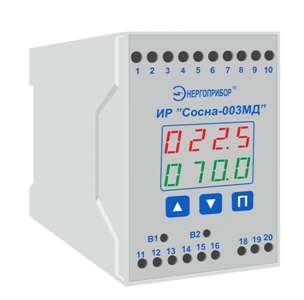

Одноканальный измеритель-регулятор "Сосна-003МД"

Назначение - измерение выходных сигналов первичных преобразователей (ПП) в виде сопротивления, постоянного напряжения и преобразования их в значение контролируемого физического параметра с использованием соответствующих номинальных статических характеристик; - автоматическое регулирование контролируемых параметров; - формирование выходного аналогового сигнала тока, пропорционального величине контролируемого параметра; - передача информации о контролируемом параметре на компьютер или автоматизированные системы управления вышестоящих уровней по последовательному интерфейсу (при наличии интерфейса).

Одноканальный многофункциональный прибор ь Два дискретных выходных устройства ь Позиционные и пропорциональные законы регулирования ь Аналоговый выходной сигнал постоянного тока ь Простота настройки с помощью кнопок управления ь Быстрый доступ к параметрам регулирования ь Обмен данными с компьютером и дистанционное управление процессом ь Небольшие габаритные размеры ь Улучшенная электромагнитная совместимость ь Функции линейной коррекции и сглаживания показаний Измерительный вход* Выпускаются 2 модификации прибора: входной универсальный измерительный канал предназначен для работы без дополнительных устройств с различными типами ПП: ТС и ТП (10 характеристик). входной измерительный канал предназначен для работы с преобразователями, имеющими на выходе УСН. В процессе работы прибор контролирует исправность подключенного ко входу ПП и, в случае обнаружения неисправности, сигнализирует об этом выводом на нижний цифровой индикатор сообщения об ошибке. Дискретные выходные устройства С помощью двух дискретных выходных устройств можно реализовать регулирование технологического процесса по основным законам регулирования: 2П, 3П, ПИД и ПДД. Закон регулирования выбирается потребителем при настройке прибора. Для определения оптимальных параметров ПИД и ПДД регулирования предусмотрены режимы с автонастройкой. Аналоговое выходное устройство Реализовано в виде цифро-аналогового преобразователя (ЦАП) «параметр-ток» и предназначено для формирования сигнала постоянного тока для удаленного устройства управления или регистрации. Настройка Осуществляется потребителем непосредственно на месте эксплуатации при помощи кнопок управления или дистанционного управления с компьютера через последовательный интерфейс. При выключении питания все установленные параметры сохраняются. Для простоты изменения параметров регулирования реализована функция быстрого доступа к параметрам регулирования. Если показания прибора подвержены флуктуациям, что затрудняет считывание результатов измерений, может использоваться функция сглаживания показаний. Для уменьшения систематической погрешности может использоваться функция линейной коррекции показаний. Связь с компьютером Последовательный интерфейс позволяет осуществить двухсторонний обмен с компьтером с целью передачи информации о контролируемом параметре и получения команд дистанционного управления ИР. Программное обеспечение, поставляемое в комплекте с прибором, позволяет построить сеть из нескольких приборов с возможностью представления принимаемых данных в удобном виде для пользователя (схемы, таблицы, графики и т.д.), сохранения полученных данных и управления прибором. Это позволяет использовать ИР в составе систем управления и контроля различными технологическими процессами. Последовательный интерфейс может быть реализован в версиях RS232 или RS485.

Условное обозначение для заказа ИР «Сосна-003МД»:

ИР «Сосна-003МД» /  У12 /  ОКРП /  О /    Т /  RS232 / 230В /  К
1 2 3 4 5 6 7 8

1. Исполнение

2. Тип входа:

- «У10» – универсальный вход (10 видов входных сигналов)

- «УСН» – для подключения преобразователей с УСН

3. Конфигурация дискретных выходных устройств:

- «2РП» – два релейных выхода с переключающим контактом;

- «2С» – два симисторных выхода;

- «СРП» – комбинация симисторного выхода и релейного выхода с переключающим контактом;

- «ОКРП» – комбинация открытого коллектора (npn-типа) и релейного выхода с переключающим контактом;

4. Закон регулирования:

- «О» – все законы (2-х и 3-х позиционные, ПИД, ПДД);

5. Конфигурация аналоговых выходных устройств:

- «Т» – ЦАП «параметр-ток»

6. Тип интерфейса (указывается при наличии интерфейса):

- «RS232» / «RS485»

7. Номинальное напряжение питания ИР от сети:

- «230В» для переменного тока;

- «~24В» для переменного тока;

- «=24В» для постоянного тока;

- «24В» для переменного и постоянного тока.

8. Подключение внешних цепей:

- «К» – клеммы.


Сделать заказ и запросить дополнительную информацию по Сосна-003МД Вы можете здесь.
