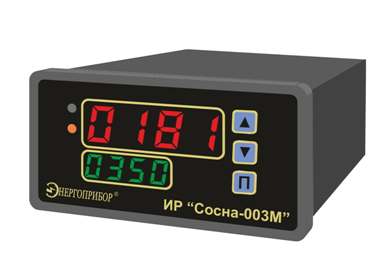

Счетчик импульсов ИР «Сосна-003М»/И



Прибор предназначен для подсчета количества импульсов от внешних источников, преобразования их количества в единицу измерения продукции, управления исполнительными устройствами с помощью дискретных выходных устройств и передачи информации о контролируемом параметре на ПК или автоматизированные системы управления вышестоящих уровней по последовательному интерфейсу (при наличии интерфейса). Различные по конструкции разъемы силовой и измерительной части для предотвращения ошибок при подключении. Степень защиты оболочки: IP10 (корпус), IP54 (лицевая сторона). Улучшенная электромагнитная совместимость. Все контакты выходных устройств гальванически изолированы от других цепей прибора.

Прямой и обратный счет импульсов Преобразование количества импульсов в физическую величину Обнуление счета как при достижении заданного значения количества импульсов, так и от нажатия кнопок управления Автоматическое управление исполнительными устройствами с помощью дискретных выходных устройств Сохранение показаний прибора и параметров настройки при отключении питания Обмен данными с компьютером Краткое описание: Два независимых входа для подключения внешних управляющих сигналов: счетный вход и вход запуска. К счетному входу могут быть подключены: - источники дискретных импульсов с амплитудой от 2 до 24 В, длительностью более 10 мкс и частотой следования до 400 Гц; - датчики, имеющие на выходе «сухой контакт» (кнопки, выключатели, реле и др); - датчики, имеющие на выходе транзистор npn-типа «открытый коллектор». К входу запуска могут быть подключены: - коммутационные устройства, элементы или устройства имеющие «сухой контакт» (кнопки, выключатели, реле и др); - датчики, имеющие на выходе транзистор npn-типа «открытый коллектор». Обнуление счета как при достижении заданного значения количества импульсов, так и от нажатия кнопок управления; Прямой и обратный счет импульсов 2 дискретных регулирующих устройства Тип дискретных выходных устройств: Р, РП, С Интерфейс*: RS232 / RS485. Принцип работы счетчика импульсов заключается в том, что после осуществления запуска выполняется счет импульсов от нулевого значения до значения заданного пользователем числа импульсов (уставки) – прямой счет, или от уставки до нуля – обратный счет. При запуске счета и по достижению необходимого значения числа импульсов происходит срабатывание дискретных выходных устройств. Сброс накопленного значения импульсов может осуществляться вручную или автоматически при достижении заданного числа импульсов. При отключении питания последние показания счетчика и параметры настройки сохраняются. В счетчике импульсов могут устанавливаться два однотипных дискретных выходных устройства.


Сделать заказ и запросить дополнительную информацию по ИР Сосна-003М/И Вы можете здесь.
