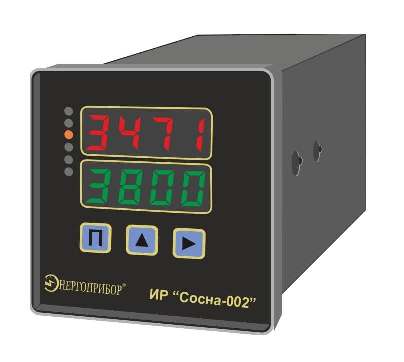

Многоканальный измеритель-регулятор ИР «СОСНА-002»

Приборы серии ИР «СОСНА-002» предназначены для измерения, управления и сигнализации в составе автоматизированных систем управления технологическими процессами. Приборы измеряют технологические параметры с помощью первичных преобразователей (ПП), вырабатывают управляющие и информационные сигналы для других элементов систем управления. Приборы устанавливаются в местах расположения контрольно-измерительной аппаратуры и рассчитаны на щитовой монтаж в вертикальной плоскости.

Прибор отличается большим разнообразием конфигураций и настроек, поэтому универсальной инструкции на него нет. Дубликат руководства по эксплуатации предоставляется по индивидуальным характеристикам прибора, указанным на корпусе или отображаемым при его настройке.

  • До 6 входных измерительных каналов: 1, 2, 4, 6.
  • Под конкретный тип ПП: ТС, ТП, ИПТВ, УСТ, УСН.
  • До 6 дискретных выходных устройств: 1, 2, 4, 6.
  • До 3 выходных аналоговых устройств: 1, 2, 3.
  • Под конкретный алгоритм регулирования.
  • Основные законы регулирования: 2П, 3П, ПИД и ПДД.
  • Реализация программного регулирования.
  • Реализация фазового регулирования.
  • Обмен данными с компьютером и дистанционное управление процессом.
  • Создание архива данных.
  • Возможность сохранения архива данных на USB-flash-память.

Руководство по эксплуатации: прибор отличается большим разнообразием конфигураций и настроек, поэтому универсальной инструкции на него нет. Дубликат руководства по эксплуатации предоставляется по индивидуальным характеристикам прибора, указанным на корпусе или отображаемым при его настройке.

Выполняемые функции:
- измерение сигнала ПП, преобразование его в единицы технологического параметра в соответствии с НСХ датчика и отображение измеренного значения на экране прибора;
- масштабирование входного сигнала, раздельное по каждому каналу, и отображение результата измерения в единицах физических величин (только для унифицированных входных сигналов);
- индикация результата измерения по выбранному каналу на 4-х разрядном индикаторе;
- возможность автоматического переключения индикации измеренного значения входного сигнала по каналам с фиксированным периодом;
- регулирование по определенному алгоритму регулирования;
- сигнализация аварийных ситуаций при работе прибора, в том числе диагностика обрывов линий подключения первичных преобразователей;
- светодиодная индикация состояния дискретных выходных сигналов управления;
- задание параметров работы прибора при помощи кнопок на лицевой панели;
- сохранение параметров прибора в энергонезависимой памяти при отключении напряжения питания;
-формирование выходного аналогового сигнала тока или напряжения, пропорционального величине контролируемого параметра (при наличии аналоговых выходов);
- формирование архива данных (при наличии архивной памяти);
- перенос архивных данных на USB-flash-память (при наличии USB-адаптера);
- передача информации о контролируемом параметре на компьютер или автоматизированные системы управления вышестоящих уровней по последовательному интерфейсу (при наличии интерфейса)

Краткое описание
Напряжение питания: ~ 230 В; ~ 24 В; = 24 В.
Встроенный блок питания для активных преобразователей и выходных аналоговых устройств: = 24 В, 50 мА.
Различные по конструкции разъемы силовой и измерительной части для предотвращения ошибок при подключении.
Щитовой способ монтажа.
Габаритные размеры (без элементов крепления): 96х96х167 мм.
Масса – не более 0,6 кг.
Степень защиты оболочки: IP10 (корпус), IP54 (лицевая сторона).
Гарантийный срок эксплуатации – 18 месяцев, но не более 24 месяцев с даты изготовления.
Межповерочный интервал – не более 24 месяцев.
.
Измерительные входы
Прибор может иметь 1, 2, 4 или 6 измерительных входов, предназначенных для работы без дополнительных устройств с различными типами ПП или входными сигналами: ТС, ТП, ИПТВ, УСТ, УСН, сигнал частоты. В процессе работы прибор контролирует исправность подключенного ко входу ПП и, в случае обнаружения неисправности, сигнализирует об этом выводом на нижний цифровой индикатор сообщения об ошибке.
