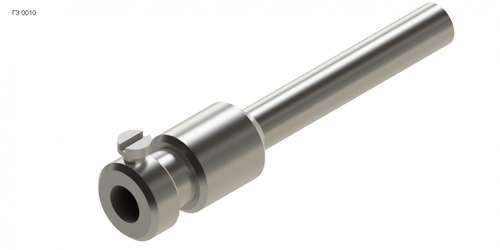

Гильзы защитные типа 0010



Гильзы защитные сварные типа 0010 для вварки

Номинальное (условное) давление РN – до 6,3 МПа по ГОСТ 356-80

Конструктивные исполнения гильз 0010:

L, мм
40, 50, 60, 80, 85, 90, 100, 120, 160, 200
D, мм
6
6
8
8
10
10,5
d, мм
4
5
6
6,4
7
8,5
dт, мм
3
4
5
5; 6
6
6; 8

Принятые условные обозначения в таблице:
L – длина монтажной части, мм;
D – наружный диаметр гильзы, мм;

Условное обозначение для заказа

ГЗ - 0010 - 6,3 - 120 - 8/6,4

          1         2        3        4

1 – тип гильзы
2 – номинальное давление, МПа
3 – длина монтажной части, мм
4 – наружный/внутренний диаметр гильзы, мм

Возможно изготовление гильз с размерами, отличающимися от приведенных, и по эскизам заказчика

d – внутренний диаметр гильзы, мм;
dт – диаметр термопреобразователя, мм.


Сделать заказ и запросить дополнительную информацию по 0010 Вы можете здесь.
