Бобышки БП, БС

Бобышки под термометры и защитные гильзы

Бобышки предназначены для монтажа термопреобразователей и защитных гильз на месте эксплуатации.

В зависимости от конфигурации трубопровода применяют бобышки прямые и скошенные. Скошенные целесообразны при необходимости наклонной установки и для увеличения глубины погружения рабочей длины термометра (чувствительного элемента).

Крепление бобышек термодатчиков на месте эксплуатации осуществляется сваркой.

Варианты исполнения:

бобышка прямая (БП);

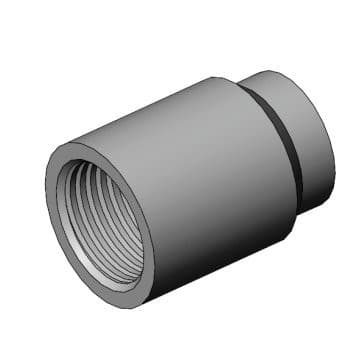

вид бобышки прямой

бобышка скошенная (БС).

вид бобышки скошенной

Материал:

  • Сталь 3 (базовое исполнение)
  • Сталь 20
  • Нержавеющая сталь 12Х18Н10Т
  • По требованию заказчика

Возможно изготовление бобышек с размерами, отличающимися от приведенных, и по эскизам заказчика.

Характеристики
Исполнение М D, мм D1, мм d, мм L1, мм L, мм Бобышка прямая
БП-0010 М20х1,5 30 26 18,5 20 40
чертеж бобышки прямой





БП-0011 М27х2,0 40 30 25 32 70
90
БП-0012 М33х2,0 50 40 31 40 70
90
БП-0013 G1/2 30 26 18,5 20 40



Исполнение М D, мм D1, мм d, мм L1, мм L, мм Бобышка прямая (для монтажа термопреобразователей с подвижным штуцером)
БП-0014 М20х1,5 30 26 14 14 40

чертеж бобышки прямой для подвижного штуцера



БП-0015 G1/2 30 26 14 14 40



Исполнение М D, мм d, мм L1, мм L, мм Бобышка со скосом
БС-0020 М20х1,5 30 18,5 20 60
чертеж бобышки со скосом

БС-0021 М27х2,0 40 25 32 50
БС-0022 М33х2,0 50 31 40 100
БС-0023 G1/2 30 18,5 20 60



Исполнение М D, мм d, мм L1, мм L, мм Бобышка со скосом (для монтажа термопреобразователей с подвижным штуцером)
БС-0024 М20х1,5 30 14 14 60
чертеж бобышки со скосом для подвижного штуцера

БС-0025 G1/2 30 14 14 60



Условное обозначение заказа бобышек:

БХ - ХХХХ - ХХ - ХХ - ХХ

          1        2       3      4




  1. конструктивное исполнение

  2. длина, мм

  3. угол скоса (для скошенных бобышек)

  4. марка стали


Сделать заказ и запросить дополнительную информацию по БП, БС Вы можете здесь.
