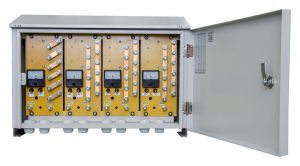

Блок совместной защиты БСЗ

Диодно-резисторный блок БСЗ предназначен для работы со станциями катодной защиты подземных стальных сооружений (трубопроводов, кабелей и т.п.) в схемах с раздельной защитой для устранения вредного взаимного влияния соседних коммуникаций. Регулировка тока в блоке может осуществляться ступенчато, перестановкой регулировочных пластин и плавно, вращением ручки реостата.

Соответствие стандартам

Оборудование внесено в реестр ПАО «Газпром».

Сертифицировано в системе ИНТЕРГАЗСЕРТ.

ГОСТ Р 51164‑98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии».

Функциональные возможности
  • Блок позволяет обеспечить совместную защиту нескольких подземных сооружений от одной станции катодной защиты путем установки соответствующего сопротивления в каналах блока.
  • Блок позволяет обеспечить выравнивание потенциалов в местах пересечений трубопроводов и кабелей связи.
  • Блок позволяет поддерживать требуемый защитный потенциал на изолирующих вставках и кабелях связи от станции катодной защиты, подключенной к трубопроводу.
  • Блок позволяет поддерживать требуемый защитный потенциал на патроне перехода под автомобильными и железными дорогами от станции катодной защиты, подключенной к трубопроводу.
  • Блок может быть использован в качестве регулируемого поляризованного дренажа.
  • Допускается в одном блоке параллельная работа каналов одинаковой проводимости и с одинаковыми сопротивлениями.
  • Допускается параллельная работа блоков с каналами одинаковой проводимости и с одинаковыми сопротивлениями.
  • При использовании реостата плавной регулировки параллельная работа каналов (Блоков) не допускается.

Характеристики

Наименование параметра

Значение параметра

Количество каналов, шт. от 1 до 4
Параметры одного канала:
— номинальный ток:
при использовании ступенчатой регулировки (А)
(при использовании плавной регулировки максимальный ток
одного канала не должен превышать 1 А)
— суммарное сопротивление регулировочных резисторов и реостата, Ом
— сопротивление одного регулировочного резистора, Ом
— количество регулировочных резисторов, шт.
— сопротивление реостата для плавной регулировки, Ом
— допустимое обратное напряжение, В




25 (50)



33,3 ± 0,03
0,05 ± 0,005
6
33
500

Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254‑2015 IP34
Габаритные размеры, (в×ш×г) мм:



БСЗ (Количество каналов – один)

БСЗ (Количество каналов от 2-х до 4-х)





425×216×210

425×606×210

Масса, кг, не более:



БСЗ (Количество каналов – один)

БСЗ (Количество каналов от 2-х до 4-х)





7

18


Условия эксплуатации
  • Температура окружающего воздуха, ºСот минус 60 до +45
  • Относительная влажность воздуха при t = +25 ºС, %, не более98
  • Атмосферное давление, кПа (мм рт. ст.)84,0-106,7 (630-800)
Пример записи условного обозначения при заказе

БСЗ(О)‑1‑25‑Р, где:

БСЗ – блок совместной защиты;
(О) – включается в обозначение только для исполнения Блока обратной проводимости;
1 – количество каналов (панелей БСЗ в сборе) (от 1 до 4-х);
25 – максимальный ток канала в амперах (25 или 50);
‑Р – включается в обозначение только при наличии реостата плавной регулировки.


Сделать заказ и запросить дополнительную информацию по БСЗ Вы можете здесь.
