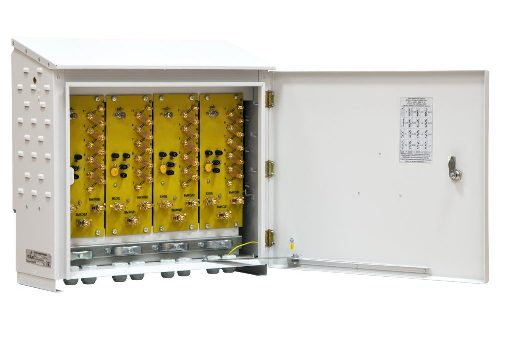

Блок совместной защиты БСЗД/БСЗП

Блок совместной защиты БСЗ предназначен для работы со станциями катодной защиты в схемах с раздельной защитой для устранения вредного взаимного влияния соседних коммуникаций. Регулировка тока в Блоке может осуществляться ступенчато, перестановкой перемычек регулировочных и плавно, вращением ручки реостата. Блок по проводимости каналов изготавливается в двух исполнениях: с «прямой» и «обратной» проводимостью. Блок «прямой» проводимости отличается от Блока «обратной» проводимости противоположной полярностью включения диода.

Соответствие стандартам

Оборудование внесено в реестр ПАО «Газпром».

Сертифицировано в системе ИНТЕРГАЗСЕРТ.

ГОСТ Р 51164‑98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии».

Функциональные возможности

Совместная защита нескольких подземных сооружений от одной станции катодной защиты путём установки соответствующего сопротивления в каналах блока.

Выравнивание потенциалов в местах пересечений трубопроводов и кабелей связи.

Поддержка требуемого защитного потенциала на изолирующих вставках и кабелях связи от станции катодной защиты, подключённой к трубопроводу.

Поддержка требуемого защитного потенциала на патроне перехода под автомобильными и железными дорогами от станции катодной защиты, подключённой к трубопроводу.

Использование в качестве регулируемого поляризованного дренажа.

Допускается в одном Блоке параллельная работа каналов одинаковой проводимости и с одинаковыми сопротивлениями.

Допускается параллельная работа Блоков с каналами одинаковой проводимости и с одинаковыми сопротивлениями.

Допускается параллельная работа Блоков и каналов от одного источника с использованием реостатов плавной регулировки при условии установки одинаковых сопротивлений последних.

При необходимости каналы Блока одной проводимости можно соединять последовательно.

Характеристики

Наименование параметра Значение параметра
  Ток канала
25 А 50 А
Количество каналов (панелей Блока в сборе), шт. 1 – 4 1
Номинальный ток одного канала при использовании ступенчатой регулировки, А 25 50
Суммарный ток Блока с двумя каналами



Суммарный ток Блока с тремя каналами

Суммарный ток Блока с четырьмя каналами

50 А



50 А

60 А



Номинальный ток одного канала при использовании плавной регулировки[1], А 1
Суммарное сопротивление регулировочных резисторов и реостата одного канала, Ом 33,30 ± 3,33 33,15 ± 3,32
Сопротивление одного регулировочного резистора одного канала, Ом 0,050 ± 0,005 0,025 ± 0,005
Количество регулировочных резисторов одного канала, шт. 6
Сопротивление реостата плавной регулировки одного канала[2], Ом 33
Допустимое обратное напряжение между клеммами Вход и Выход 1 одного канала, В 500
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254‑2015 IP34
Габаритные размеры, (в×ш×г) мм, не более:



Блок (количество каналов – один)

Блок (количество каналов – от двух до четырёх)





610×340×300

610×610×300





610×610×300

Масса, кг, не более:



Блок (количество каналов – один)

Блок (количество каналов – двух до четырёх)





19

35





35

Условия эксплуатации

Температура окружающего воздуха для климатического исполнения У1, ºС…….. от минус 45 до +45

Температура окружающего воздуха для климатического исполнения УХЛ1, ºС… от минус 60 до +40

Относительная влажность воздуха при температуре 25 ºС, %, не более…………………………………….. 98

Атмосферное давление, кПа (мм рт. ст.)………………………………………………….. 84,0 – 106,7 (630 – 800)

Структура обозначения Блока при заказе

БСЗП(О)125У1, где:

1      2   3   4    5

1 – тип БСЗ, где:

БСЗД – БСЗ с дискретным регулированием тока;

БСЗП – БСЗ с дискретным и плавным регулированием тока;

2 – включается в обозначение только для исполнения Блока «обратной» проводимости;

3 – количество каналов (панелей БСЗ в сборе) от 1 до 4;

4 – номинальный ток канала в амперах (25 А; 50 А);

5 – климатическое исполнение и категория размещения по ГОСТ 15150‑69.

[1] Сопротивление реостата может выбираться из стандартного ряда значений.

[2] Сопротивление реостата может выбираться из стандартного ряда значений.
