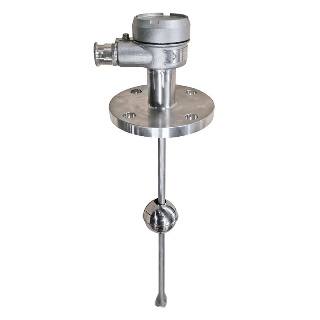

Уровнемер герконовый поплавковый МАГНИТЭК-Г

Уровнемеры магнитоуправляемые МАГНИТЭК-Г применяются для непрерывного измерения уровня жидких сред в различных находящихся под давлением и открытых резервуарах, емкостях и сосудах, эксплуатирующихся на объектах нефтегазовых, нефтехимических, атомных и предприятий других отраслей промышленности в составе различных технологических установок.
Уровнемеры магнитоуправляемые МАГНИТЭК-Г могут применяться для контроля текущего уровня практически любых типов некристаллизующихся жидкостей: вода, нефть различной вязкости, светлые и темные нефтепродукты, масла, охлаждающие жидкости, кислоты и щелочи (в соответствующих исполнениях по материалам чувствительного элемента и присоединительных узлов)

Основные сферы применения
  • нефтегазовая промышленность
  • химическая и нефтехимическая отрасли
  • атомная промышленность
  • морские и речные суда и танкеры
  • газовозы и химовозы
  • морские буровые платформы
  • горно-обогатительная и металлургическая отрасли
  • производство, распределение и очистка воды
  • производство строительных материалов
  • пищевая промышленность
  • жилищно-коммунальное хозяйство
  • сельское хозяйство и др.

Основные функциональные возможности

  • непрерывное измерение уровня жидкостей
  • непрерывное измерение уровня раздела сред жидкость/жидкость
  • одновременное непрерывное измерение общего уровня жидкости и уровня раздела сред жидкость/жидкость
  • одновременное непрерывное измерение общего уровня жидкости и контроль наличия/отсутствия жидкости на заданном уровне (до двух точек контроля)
Отличительные особенности
  • минимальная зависимость от импортных материалов и комплектующих изделий
  • широкий диапазон рабочих температур контролируемой среды
  • широкий диапазон давлений контролируемой среды
  • широкий спектр применений благодаря простому и надежному принципу действия
  • стабильность уровней срабатывания
  • виброустойчивость
  • непрерывное изменение уровня, не зависящее от изменения таких физических и химических свойств среды как: электропроводность, диэлектрические свойства, давление, наличие вакуума, температура, паров, конденсации
  • простота монтажа и ввода в эксплуатацию
  • исполнение для применений на кораблях и судах
  • исполнение для применений на ОАЭ
Конструктивное исполнение и принцип действия

Принцип действия магнитоуправляемого уровнемера МАГНИТЭК-Г основан на применении герконов, изменяющих свое состояние под воздействием магнитного поля. Уровнемеры МАГНИТЭК-Г представляют собой моноблочную конструкцию и состоят из электронного блока, размещенного в корпусе из нержавеющей стали, и штока с расположенной внутри линейкой из герконов с резисторами. В зависимости от модификации шток изготавливается из различных материалов с учетом параметров процесса: агрессивность среды, температура, давление. Поплавок с постоянным магнитом внутри перемещается вдоль штока, и, приближаясь к геркону, находящемуся внутри направляющей, вызывает его замыкание или размыкание. Геркон остается в таком положении до тех пор, пока магнит не пройдет в обратном направлении. Цепь работает по схеме трехпроводного потенциометр. Получаемое сопротивление прямо пропорционально высоте уровня жидкости. Электроника уровнемера пересчитывает полученное сопротивление в текущий уровень жидкости. Корпус электронного блока закрывается резьбовой крышкой. В исполнении с дисплеем на крышке прибора расположено прозрачное окно для снятия показаний. Уплотнение между корпусом и крышкой обеспечивается резиновым кольцом. Уплотнение кабеля производится кабельным вводом. В высокотемпературном исполнении уровнемер оснащается теплоотводом.

Технические характеристики поплавков
Код Габаритные
размеры
D х H х d
Материал Рабочее
давление
Рабочая
температура
Плотность,
не менее
Н75 75х25 мм 316L 8 МПа -60…+450°C 550 кг/м³
Т75 75х23 мм Титан 2,5 МПа -60…+200°C 400 кг/м³
Н90 90х25 мм 316L 5 МПа -60…+450°C 550 кг/м³
Н125 125х25 мм 316L 2,5 МПа -60…+450°C 550 кг/м³
Н45 45x56x15,5 мм 316L 1,5 МПа -60…+400°C 800 кг/м³
Ф48 48x60x13 мм PVDF 0,5 МПа -45…+120°C 550 кг/м³
П48 48x60x18 мм сферопла-
стик, окра-
шенный
PTFE
16 МПа -60…+90°C 550 кг/м³
НР75 75x136x25 мм 316L 1,5 МПа -60…+450°C По заказу


Основные технические характеристики


Принцип измерения герконовый
Диапазон измерений до 6 000 мм;
иное - по запросу
Минимальная плотность контролируемой жидкости 400 кг/м³
Минимальная разность плотностей для контроля уровня раздела сред 100 кг/м³
Максимальное рабочее давление до 4МПа с поплавками из титана и нержавеющей стали
до 16МПа с поплавками из сферопластика
Температура контролируемой среды • от -60 до + 100°C;
• от -60 до + 125°С

Погрешность измерения • ±5 мм
• ±10 мм
Выходной сигнал • 4-20мА
• 4-20мА + HART
• стандарт RS-485;
• протокол Modbus RTU и 2 релейных выходных сигнала;
• иной - по запросу
Макс. нагрузка на контакты реле
Напряжение питания 12...36 В
Потребляемое напряжение не более 1,5 Вт
Степень защиты по ГОСТ 14254 • IP66/67
• IP68 – по запросу
Исполнение по взрывозащите • без взрывозащиты;
• 0Ex ia IIC T6 Ga;
• 1Ex db IIC T6 Gb;
Подключение к процессу • резьба;
• накидная гайка;
• фланец;
• иное — по запросу
Материал корпуса • 12Х18Н10Т;
• иной — по запросу
Материал деталей,контактирующих с измеряемой средой • 12Х18Н10Т;
• 10Х17Н13М2Т;
• ХН65МВУ;
• 06ХН28МДТ;
• сплавы ВТ1-0;
• фторопласт-4;
• иной — по запросу
Климатическое исполнение ОМ; УХЛ; О; Т
Температура окружающей среды -60…+75°С
Категория размещения по ГОСТ 15150-69 1, 2, 3, 4;
тип атмосферы III
Наработка на отказ не менее 100 000 ч
Срок службы не менее 25 лет
Гарантийный срок эксплуатации 12 месяцев;
до 60 месяцев (расширенный)
Межповерочный интервал не менее 2- х лет
