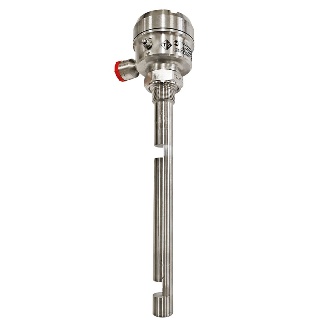

УЛЬТРАТЭК-П - ультразвуковой сигнализатор уровня с просветным сенсором

Ультразвуковые сигнализаторы уровня УЛЬТРАТЭК-П выпускаются по ТУ ГРВТ.407731.001 применяются для контроля уровня жидких сред в различных находящихся под давлением и открытых резервуарах, емкостях и сосудах, эксплуатирующихся на объектах нефтегазовых, нефтехимических, атомных и любых других предприятий в составе различных технологических установок. В основном УЛЬТРАТЭК-П применяются как сигнализаторы аварийного, предельного верхнего и нижнего уровней, для контроля и управления насосами и запорно-регулирующей арматурой, сигнализации наличия жидкости в трубопроводах для защиты насосов от сухого хода. Сигнализаторы УЛЬТРАТЭК-П могут применяться для контроля уровня и наличия практически любых типов жидкостей: вода, нефть различной вязкости, светлые и темные нефтепродукты, масла, охлаждающие жидкости, кислоты и щелочи (в соответствующих исполнениях по материалам погружной части).

Основные сферы применения

  • химическая и нефтехимическая отрасли
  • атомная промышленность
  • морские и речные суда и танкеры
  • газовозы и химовозы
  • морские буровые платформы
  • горно-обогатительная и металлургическая отрасли
  • производство, распределение и очистка воды
  • производство строительных материалов
  • пищевая промышленность
  • жилищно-коммунальном хозяйство
  • сельское хозяйство и др.

Основные функциональные возможности

  • контроль наличия/отсутствия жидких и сыпучих сред на заданном уровне
  • контроль уровня раздела сред жидкость/жидкость
  • контроль одним сенсором нескольких предельных/рабочих уровней жидких сред
Отличительные особенности
  • отсутствие импортных материалов  и комплектующих изделий
  • моноблочное исполнение (может комплектоваться вторичным преобразователем)
  • самодиагностика технического состояния с выдачей сигнала о неисправности
  • наличие нескольких точек контроля на одном сенсоре (до 23 точек контроля)
  • широкий диапазон рабочих температур контролируемой среды
  • широкий диапазон давлений контролируемой среды
  • изменение логики срабатывания
  • возможность контроля уровня вязких и налипающих сред
  • нечувствительность к пене и отложениям
  • исполнение для применения на кораблях и судах
  • исполнение для применения на ОАЭ
Конструктивное исполнение и принцип действия

Принцип действия сигнализаторов УЛЬТРАТЭК-П основан на особенностях распространения ультразвука в жидкости и газе. Прибор осуществляет постоянный контроль скорости распространения звуковой волны в точке контроля. Каждая точка контроля оснащается своим просветным сенсором, в котором установлены два пьезокерамических элемента (излучатель и приемник). При погружении сенсора в жидкость скорость звуковой волны в зазоре между излучателем и приемником увеличивается, что фиксируется электронным блоком прибора, вызывая соответствующее изменение выходного сигнала.

Сигнализаторы УЛЬТРАТЭК представляют собой моноблочную конструкцию из нержавеющей стали 12Х18Н10Т, 10Х17Н13М2Т, ХН65МВУ, 06ХН28МДТ, титана или иного материала и состоят из сенсора совмещенного с блоком электронным. На корпусе датчика имеется светодиодная индикация состояния. В зависимости от модификации сенсор может быть жестким или гибким с просветным, стержневым или вилочным чувствительным элементом.

Сигнализатор может комплектоваться вторичным преобразователем, предназначенным для размещения во взрывобезопасной зоне. К одному вторичному преобразователю подключается до 8 сигнализаторов уровня (вторичный преобразователь может обслуживать до 8 точек контроля). На лицевой панели вторичного преобразователя располагается световая индикация срабатывания.

Для обеспечения визуального контроля наличия/отсутствия, а также прозрачности жидкой среды в трубопроводе, ультразвуковой сигнализатор уровня может поставляться в комплекте со смотровым фонарем ТЭК-ФС с резьбовым или фланцевым присоединением к трубопроводу.

Исполнения и основные характеристики сенсоров

Исполнение сенсора Максимальное количество точек контроля Макс. рабочее давление, МПа Рабочая температура среды, °С Способ присоединения*
стержневой 23 40 от -200 до +450 М20х1,5
просветный 23 63; до 1200 - спец. исполнение по согласованию от -200 до +250 М20х1,5; М16х1,5- спец.исполнение
вилочный** 1 25 от -200 до +250 М20х1,5
* Указан минимально возможный типоразмер присоединения
** Подходит для применения в высоковязких, сильнозагрязненных, или загазованных средах.


Основные технические характеристики

Принцип измерения ультразвуковой
Ориентация при монтаже любая
Диапазон плотностей контролируемой от 300 до 1800кг/м³
жидкости 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0; 40,0 МПа;
Максимальное рабочее давление иное - по запросу
Температура контролируемой среды -60...+100°С /-60...+160°С / -100...+250°С / -200...+450°С
Отклонение уровня срабатывания от номин. значения, не более ± 1мм
Уставка времени срабатывания от 0,2с до 15с
Выходной сигнал • релейный SPDT;
• релейный SPDT+ сигнализация исправности;
• релейный DPDT;
• дискретный 4-20мА (8/16мА , 7/14 мА или любые значения);
• NAMUR;
• RS-485, Modbus RTU;
• иной – по запросу
Макс. нагрузка на контакты реле 1 А
Напряжение питания • 24 В (от 18 до 32 В) пост. тока (стандарт);
• 8,2 В пост.тока;
• 230В 50Гц (по запросу)
Степень защиты по ГОСТ 14254 • IP66/67;
• IP68 – по запросу
Исполнение по взрывозащите без взрывозащиты / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb
Длина сенсора • жесткий, от 60 до 8000 мм
• гибкий, от 1500 до 15 000 мм
Макс. кол-во точек контроля 23 (см. Исполнения и основные характеристики сенсоров)
Подключение к процессу резьба / накидная гайка /фланец / сварка; иное – по запросу
Материал деталей, контактирующих с измеряемой средой • 12Х18Н10Т / 10Х17Н13М2Т / ХН65МВУ / 06ХН28МДТ / 316L;
• сплавы ВТ1-0;
• иной - по запросу
Материал корпуса • алюминий с порошковым покрытием;
• нержавеющая сталь
Климатическое исполнение ОМ; УХЛ; О; Т
Температура окружающей среды -61...+75°С
Категория размещения по ГОСТ 15150-69 • 1,2,3,4;
• тип атмосферы III
Наработка на отказ не менее 100 000ч
Срок службы до 25 лет
Гарантийный срок эксплуатации • 12 месяцев
• до 60 месяцев (расширенный)


Вторичный преобразователь (поставляется по заказу)
Исполнение по взрывозащите: • без взрывозащиты
• [ExiaGa] IIC
Степень защиты по ГОСТ 14254 IP66/67
Напряжение питания • 230В (от 187В до 242В) перем. тока,50Гц / 60Гц / 400Гц;
• 24 В (от 18В до 32 В)пост.тока
Потребляемая мощность 5 Вт
Макс. нагрузка на контакты реле
Выходной сигнал • релейный / RS-485, Modbus RTU;
• иной – по запросу
Температура окружающей среды -61...+75°С
Исполнение для ОАЭ, в том числе и АС
Класс безопасности по НП-001-15 2Н; 2НУ; 3Н; 3НУ; 4Н
Cейсмостойкость по НП-031-01 категория I
Исполнение РРР и РМРС
Температура окружающей среды -61...+75°C
Влажность до 100% при температуре до +55°С
Давление окружающей среды от 0,081 до 1,0 МПа

Информация о режимах индикации

Режимы индикации светодиода в версиях с одной точкой контроля c выходными сигналами исполнений А (токовый), Р1 (релейный), Р2 (два релейных):

  • при отсутствии среды индикатор включается периодически на время не более 100 мс с паузой между включениями не менее 900 мс;
  • при наличии среды индикатор включается периодически на время не менее 900 мс с паузой между включениями не более 100 мс;
  • при неисправности сигнализатора индикатор включается периодически частотой не менее 2 Гц;
  • при переключении сигнализатора в режим «Контроль» индикатор в случае исправного состояния сигнализатора периодически включается на время не более 100 мс с паузой между включениями не более 100 мс;
Режимы индикации светодиода в версиях с одной точкой контроля с выходным сигналом NAMUR:
  • при отсутствии среды индикатор включается один раз на время не более 100 мс частотой не более 0,5 Гц;
  • при наличии среды индикатор включается последовательно два раза на время не более 100 мс с паузой между включениями не более 100 мс частотой не более 0,5 Гц;
  • при неисправности сигнализатора индикатор включается последовательно три раза на время не более 100 мс с паузой между включениями не более 100 мс частотой не более 0,5 Гц.
Режимы индикации светодиода в версиях с несколькими точками c выходными сигналами исполнений А (токовый), Р2 (два релейных):
  • при отсутствии среды индикатор зеленого цвета включается периодически на время не более 100 мс с паузой между включениями не менее 900 мс;
  • при обнаружении симптомов похожести контрольной точки зрения индикаторы красного цвета включаются последовательно на время не более 100 мс с паузой между включениями не более 100 мс и частотой не более 0,5 Гц. Контроль количества обнаруженных точек;
  • при контроле исправности в случае исправного состояния сигнализатора индикатор зеленого цвета включает частоту не менее 2 Гц;
  • при контроле событий в случае ненормального состояния сигнализатор индикатора красного цвета включает частоту не менее 2 Гц.
