ТЕРМАТЭК-П - датчик наличия/скорости потока

Сигнализаторы ТЕРМАТЭК-П выпускаются по ГРВТ.407629.004 ТУ и предназначены обнаружения потока жидкости или газа с выдачей в систему управления сигнала о наличии движения жидкости или газа в трубопроводе, а также о том, что скорость потока ниже/выше заданных пороговых уставок. Сигнализаторы предназначены для применения в автоматизированных системах управления технологическими процессами в условиях стационарных и подвижных объектов, в том числе на кораблях и судах, а также на установках объектов повышенной опасности, в том числе и ОАЭ.

Основные сферы применения



  • химическая и нефтехимическая отрасли
  • атомная промышленность
  • морские и речные суда и танкеры
  • газовозы и химовозы
  • морские буровые платформы
  • горно-обогатительная и металлургическая отрасли
  • производство, распределение и очистка воды
  • производство строительных материалов
  • пищевая промышленность
  • жилищно-коммунальном хозяйство
  • сельское хозяйство и др.



Основные функциональные возможности
  • сигнализация наличия/отсутствия потока жидких и газовых сред
  • сигнализация скорости потока жидких и газовых сред
Отличительные особенности

  • минимальная зависимость от импортных материалов и комплектующих изделий
  • постоянная самодиагностика
  • контроль изменения типа жидкости в трубопроводе
  • широкий диапазон рабочих температур контролируемой среды
  • широкий диапазон давлений контролируемой среды
  • нечувствительность к изменению вязкости среды
  • нечувствительность к загазованности и наличию твердых включений
  • нечувствительность к изменению диэлектрической проницаемости
  • широкий выбор материалов корпуса и сенсора
Конструктивное исполнение и принцип действия

Принцип действия сигнализаторов основан на явлении теплопередачи от более нагретого тела к менее нагретому. Конструкция сенсора состоит из двух термосопротивлений, одно из которых непрерывно нагревается. При погружении сенсора в контролируемую среду с отличной от воздуха (или иного газа или жидкости) удельной теплоемкостью разность температур между термосопротивлениями при постоянной мощности нагрева изменяется. Для поддержания постоянной разницы температур между термосопротивлениями увеличивают мощность нагрева, что и является критерием изменения типа среды, в которую погружен сенсор.

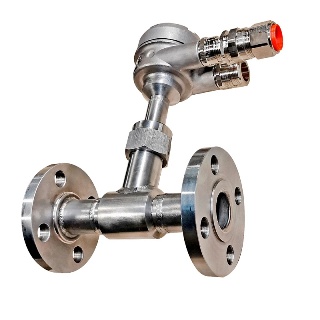

Датчики скорости потока жидкости и газовых сред ТЕРМАТЭК-П представляют собой моноблочную конструкцию из нержавеющей стали и состоят из сенсора, совмещенного с блоком электронным. На корпусе датчика имеется светодиодная индикация состояния. Конструктивно сенсор представляет собой зонд с двумя терморезисторами на конце, заключенными в оболочки из нержавеющей стали.



Для воздействия на наличие/отсутствие среды или потока (движения среды) в трубопроводе термодифференциальный сигнализатор потока ТЕРМАТЭК-П может быть особо важным в смотровом фонаре ТЭК-ФС с резьбовым, фланцевым или приварным контролем присоединения к трубопроводу. Для облегчения монтажа на трубопроводах ТЕРМАТЭК-П может поставляться в комплекте с монтажной вставкой соответствующего диаметра резьбового, фланцевого или приварного соединения

Основные технические характеристики
Принцип измерения термодифференциальный
Ориентация при монтаже любая
Максимальное рабочее давление 1,6; 2,5; 4,0; 6,3; 10,0; 16,0 МПа
Температура контролируемой среды -61...+100°С / -61...+160°С / -61...+250°С / 61....+450°С
Отклонение уровня срабатывания от номин. значения, не более ± 5 мм
Погрешность при контроле скорости потока, не более ± 4%
Уставка времени срабатывания от 1 с до 5 с
Выходной сигнал • релейный SPDT (2 реле с независимым выбором уставки для каждого реле)
• NAMUR
Макс. нагрузка на контакты реле 1 А
Напряжение питания • 24 В (от 18 до 32 В) пост. тока (стандарт)
 • 8,2 В пост. тока
Степень защиты по ГОСТ 14254 IP66/67; IP68 – по запросу
Исполнение по взрывозащите • без взрывозащиты;
• 0Ex ia IIC T6 Ga;
• 1Ex db IIC T6 Gb
Длина сенсора от 70 до 3000 мм
Макс. кол-во точек контроля 1
Подключение к процессу резьба / накидная гайка / фланец / сварка / иное - по запросу
Материал корпуса • алюминий с порошковым покрытием;
• нержавеющая сталь (стандарт)
Материал деталей,контактирующих с измеряемой средой • 12Х18Н10Т / 10Х17Н13М2Т / ХН65МВУ / 06ХН28МДТ / 316L;
• сплавы ВТ1-0;
• иной - по запросу
Климатическое исполнение ОМ; УХЛ; О; Т
Температура окружающей среды -61…+80°С
Категория размещения по ГОСТ 15150-69 1, 2, 3, 4 тип атмосферы III
Наработка на отказ не менее 100 000 ч
Срок службы не менее 25 лет
Гарантийный срок эксплуатации • 12 месяцев;
• до 60 месяцев (расширенный)
Исполнение для ОАЭ, в том числе и АС

Класс безопасности по НП-001-15 2Н; 2НУ; 3Н; 3НУ; 4Н
Cейсмостойкость по НП-031-01 категория I
Исполнение РРР и РМРС

Температура окружающей среды -61...+75°C
Влажность до 100% при температуре до +55°С
Давление окружающей среды от 0,081 до 1,0 МПа

Сделать заказ и запросить дополнительную информацию по ТЕРМАТЭК-П Вы можете здесь.
