РОСТЭК-К Кондуктометрический сигнализатор уровня

Сигнализаторы уровня РОСТЭК-К выпускаются по ГРВТ.407629.004 ТУ и предназначены для сигнализации предельных значений уровня жидких электропроводных сред или раздела двух жидких сред (неэлектропроводной и электропроводной) в одной или нескольких (до шести) точках контроля с выдачей в систему управления токового или релейного выходного сигнала о достижении уровнем среды каждой точки контроля.
Сигнализаторы серии РОСТЭК-К предназначены для применения в автоматизированных системах управления технологическими процессами в условиях стационарных и подвижных объектов, в том числе на кораблях и судах, на объектах энергетики, а также на объектах повышенной опасности, в том числе и ОАЭ.

Основные сферы применения:

  • нефтегазовая промышленность
  • химическая и нефтехимическая отрасли
  • атомная промышленность
  • морские, речные суда и танкеры
  • газовозы и химовозы
  • морские буровые платформы
  • горно-обогатительная и металлургическая отрасли
  • производство, распределение и очистка воды
  • жилищно-коммунальное хозяйство
Основные функциональные возможности:

  • контроль наличия/отсутствия жидких сред на заданном уровне
  • контроль уровня налипающих, а также пенящихся жидких сред
  • контроль уровня раздела сред жидкость/жидкость (неэлектропроводная и электропроводная)
Отличительные особенности:

  • минимальная зависимость от импортных материалов и комплектующих изделий
  • наличие нескольких точек контроля на одном сенсоре (до 3 точек контроля для моноблочного исполнения)
  • контроль уровня в нескольких емкостях одним сигнализатором уровня (для раздельного исполнения)
  • широкий диапазон рабочих температур контролируемой среды наличие индикации
  • большой диапазон длин погружаемой части
  • возможность изменения длины чувствительного элемента датчика в условиях эксплуатации (для раздельного исполнения)
  • возможность контроля уровня вязких и налипающих сред
  • изменение порога срабатывания в условиях эксплуатации
  • нечувствительность к пене и отложениям
  • взрывозащищенное исполнение
  • исполнение для применения на кораблях и судах
  • атомное исполнение

Основные технические характеристики

Конструктивное исполнение и принцип действия:

Принцип работы кондуктометрического датчика заключается в использовании разницы показателей электропроводимости воздуха и контролируемой жидкой среды.

Сигнализаторы уровня кондуктометрические РОСТЭК-К выпускаются в двух исполнениях: раздельное (РОСТЭК-К-Р) и моноблочное (РОСТЭК-К-М).

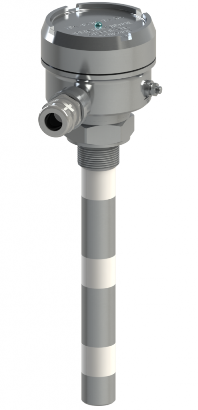

РОСТЭК-К-М (моноблочного исполнения) представляет собой конструкцию из нержавеющей стали и состоит из сенсора, совмещенного с блоком электронным.
На сенсоре может располагаться до 6 точек контроля. На корпусе датчика имеется светодиодная индикация состояния. Внутри корпуса расположен электронный блок и клеммные колодки для подключения кабелей связи и питания. Уплотнение подводимых кабелей осуществляется посредством кабельных вводов. На крышке электронного блока находится светодиодная индикация состояния контролируемых уровней среды и исправности прибора.

РОСТЭК-К-Р (раздельного исполнения) состоит из первичных датчиков (до 6 шт) и вторичного преобразователя. Первичный датчик представляет собой сенсор из нержавеющей стали с изолятором и колпачком, служащим для уплотнения подключаемого кабеля. В зависимости от условий техпроцесса изолятор может быть изготовлен из следующих материалов: фторопласт-4, фторопласт-40, керамика. Вторичный преобразователь состоит из корпуса с крышкой, выполненного из алюминия с защитным покрытием. Внутри корпуса расположен электронный блок и клеммные колодки для подключения кабелей связи и питания. Уплотнение подводимых кабелей осуществляется посредством кабельных вводов. На крышке вторичного преобразователя находится светодиодная индикация состояния контролируемых уровней среды.

Основные технические характеристики
Модель РОСТЭК-К-М РОСТЭК-К-Р
Принцип измерения кондуктометрический
Ориентация при монтаже любая
Максимальное рабочее давление 6,3 МПа
Температура контролируемой среды -100...+100°С / -100...+200°С

Точность ± 5 мм
Уставка времени срабатывания от 1с до 5с ----
Выходной сигнал релейный SPDT;
релейный SPDT+ сигнализация
исправности;
релейный DPDT;
дискретный 4-20мА (8/16мА,
7/14 мА или любые значения);
RS-485, Modbus RTU;
иной – по запросу
релейный;
иной – по запросу
Напряжение питания 24 В пост. тока 24 В пост.тока
230 В перем. Тока
Макс. потребляемая мощность 1,5 Вт 5 Вт
Макс. нагрузка на контакты реле 1 А 8 А
Исполнение по взрывозащите без взрывозащиты / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb
Степень защиты по ГОСТ 14254 IP67 датчик: IP54 или IP67;
вторичный преобразователь:
IP40 или IP54 или IP67
Длина сенсора от 60 до 6000 мм (жесткий зонд);
от 250 до 20 000 мм (гибкий зонд)
Макс. кол-во точек контроля 3 на одном сенсоре (больше -
по запросу)
6 сенсоров, на каждом 1 точка
Подключение к процессу резьба / накидная гайка / фланец / сварка;
иное – по запросу
Материал деталей, контактирующих с измеряемой средой 12Х18Н10Т / 10Х17Н13М2Т / ХН65МВУ / 06ХН28МДТ;
сплавы ВТ1-0;
иной - по запросу
Материал изолятора фторопласт-4 / фторопласт-40 / керамика
Материал корпуса алюминий с порошковым покрытием;
нержавеющая сталь
Климатическое исполнение ОМ; УХЛ; О; Т
Температура окружающей среды -61...+85°С -61...+80°С (датчик)
-50...+75°C (вторичный
преобразователь)
Категория размещения по ГОСТ 15150-69 1,2,3,4; тип атмосферы III
Наработка на отказ не менее 5 000 ч
Срок службы до 25 лет
Гарантийный срок эксплуатации 12 месяцев / до 60 месяцев (расширенный)
Вторичный преобразователь (поставляется по заказу)
Исполнение по взрывозащите: без взрывозащиты / [ExiaGa] IIC
Степень защиты по ГОСТ 14254 IP66/67
Напряжение питания 230В (от 187В до 242В) перем. тока, 50 Гц / 60 Гц / 400 Гц;
24 В (от 18В до 32 В) пост.тока
Потребляемая мощность 5 Вт
Макс. нагрузка на контакты реле
Выходной сигнал релейный
RS-485, Modbus RTU
иной – по запросу
Температура окружающей среды -61...+75°С
Исполнение для ОАЭ, в том числе и АС
Класс безопасности по НП-001-15,
НП-022-17, НП-016-05, НД2-020101-112

4; 4Н; 3; 3Н; 3НУ
Cейсмостойкость по НП-031-01 категория I
Исполнение РРР и РМРС
Температура окружающей среды -61...+75°C
Влажность при температуре до +55°С до 100%
Давление окружающей среды от 0,081 до 1,0 МПа




Сделать заказ и запросить дополнительную информацию по РОСТЭК-К Вы можете здесь.
