Продукция > Измерения уровня, объема > ТЭК-МСУ-Г

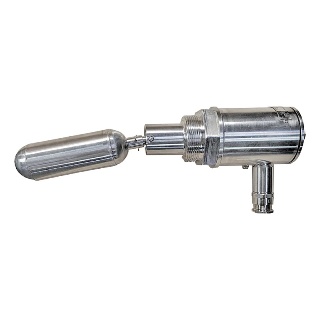

ТЭК-МСУ-Г - Сигнализатор уровня поплавковый горизонтальный

Сигнализаторы уровня ТЭК-МСУ выпускаются по ГРВТ.407629.004 ТУ и предназначены для сигнализации предельных значений уровня жидких сред и (или) раздела жидких сред в одной или нескольких точках контроля с выдачей в систему управления токового или релейного выходного сигнала о достижении уровнем среды каждой точки контроля. Сигнализаторы предназначены для применения в автоматизированных системах управления технологическими процессами в условиях стационарных и подвижных объектов, в том числе на кораблях и судах, на объектах энергетики, в том числе атомной.

Основные сферы применения:
  • нефтегазовая промышленность
  • химическая и нефтехимическая отрасли
  • атомная промышленность
  • морские и речные суда и танкеры
  • газовозы и химовозы
  • морские буровые платформы
  • горно-обогатительная и металлургическая отрасли
  • производство, распределение и очистка воды
  • производство строительных материалов
  • пищевая промышленность
  • жилищно-коммунальном хозяйство
  • сельское хозяйство и др.
Основные функциональные возможности:

  • контроль наличия/отсутствия жидких сред на заданном уровне
  • контроль одним сенсором нескольких предельных/рабочих уровней жидких сред
Отличительные особенности:

  • отсутствие импортных материалов и комплектующих изделий
  • простота конструкции и ее надежность
  • широкий диапазон давлений контролируемой среды
  • широкий выбор материалов корпуса сенсора
  • исполнение для применения на кораблях и судах
  • атомное исполнение
Основные технические характеристики

Конструктивное исполнение и принцип действия
Принцип действия поплавковых сигнализаторов уровня ТЭК-МСУ основывается на использовании выталкивающей силы жидкости, благодаря которой поплавок перемещается вертикально вместе с уровнем жидкости.
ТЭК-МСУ представляют собой моноблочную конструкцию из нержавеющей стали и состоят сенсора, конструктивно совмещенного с блоком электронным.

Сигнализатор уровня поплавковый горизонтальный ТЭК-МСУ-Г - в данной модификации поплавок приварен к направляющей, на обратной стороне которой закреплен магнит. При изменении уровня среды происходит перемещении поплавка, что в свою очередь изменяет положение направляющей и ее магнита. Магнит воздействует на геркон, расположенный в корпусе прибора непосредственно за установочным фланцем. По факту воздействия магнита штока на геркон выдается релейный выходной сигнал (к замыканию/размыканию контактов посредством магнитного, ТЭК-МСУ-Г является надежным сигнализатором уровня жидких сред, не требующим питания для стабильной и безотказной работы.

Технические параметры
Модель ТЭК-МСУ-В ТЭК-МСУ-Г
Принцип измерения поплавковый
Ориентация при монтаже вертикальная горизонтальная
Диапазон плотностей контролируемой среды 500...1500 кг/м³
Максимальное рабочее давление 10,0 МПа
Температура контролируемой среды -60...+125°С -60...+250°С
Отклонение уровня срабатывания от номин. значения, не более ± 5 мм
Уставка времени срабатывания от 1 с до 5 с
Выходной сигнал релейный SPDT (до 2х точек контроля);
дискретный токовый 4-20мА
релейный SPDT
Макс. нагрузка на контакты реле 1 А
Напряжение питания без питания (релейный
выходной сигнал);
24 В (от 18 до 32 В) пост. тока
(дискретный токовый выходной сигнал)
без питания
Степень защиты по ГОСТ 14254 IP66/67;
IP68 – по запросу
Исполнение по взрывозащите без взрывозащиты / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb
Длина сенсора от 40 до 3000 мм -
Макс. кол-во точек контроля 5;
иное – по запросу
1
Подключение к процессу резьба / накидная гайка / фланец / сварка;
иное – по запросу
Материал деталей, контактирующих с измеряемой средой 12Х18Н10Т / ХН65МВУ / 06ХН28МДТ / 316L;
сплавы ВТ1-0;
иной - по запросу
Материал корпуса алюминий с порошковым покрытием;
нержавеющая сталь
Климатическое исполнение ОМ; УХЛ; О; Т
Температура окружающей среды -61...+75°С
Категория размещения по ГОСТ 15150-69 1,2,3,4; тип атмосферы III
Наработка на отказ не менее 100 000ч
Срок службы до 25 лет
Гарантийный срок эксплуатации 12 месяцев / до 60 месяцев (расширенный)

Вторичный преобразователь (поставляется по заказу)
Исполнение по взрывозащите: без взрывозащиты / [Ex ia Ga] IIC
Степень защиты по ГОСТ 14254 IP66/67
Напряжение питания 230В (от 187В до 242В) перем. тока, 50Гц / 60Гц / 400Гц; 24 В (от 18В до 32В) пост. тока
Потребляемая мощность 5 Вт
Макс. нагрузка на контакты реле 8 А
Выходной сигнал релейный / RS-485, Modbus RTU; иной – по запросу
Температура окружающей среды -61...+75°С
Исполнение для ОАЭ, в том числе и АС
Класс безопасности по НП-001-15 3Н; 3НУ; 4Н
Cейсмостойкость по НП-031-01 категория I
Исполнение РРР и РМРС
Температура окружающей среды -61...+75°C
Влажность до 100% при температуре до +55°С
Давление окружающей среды от 0,081 до 1,0 МПа

Сделать заказ и запросить дополнительную информацию по ТЭК-МСУ-Г Вы можете здесь.
