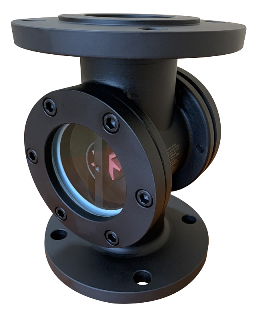

ТЭК-ФС-Б-Р - смотровые фонари с круглым фланцевым уплотнением индикатора

Смотровые фонари (индикаторы потока визуальные) ТЭК-ФС-Б-Р (с круглым фланцевым уплотнением индикатора) предназначены для визуального наблюдения и контроля движения жидких и газообразных сред в трубопроводах различных диаметров и назначения. Чаще всего смотровые фонари применяются для определения наличия или отсутствия жидкости или потока (движения) жидкости или газа в трубопроводе, однако также могут быть использованы для контроля цвета, прозрачности и чистоты жидкости, отсутствия твердых примесей в потока. В различных исполнениях смотровые фонари могут быть установлены как вертикально, так и горизонтально. Стрелка на корпусе индикатора указывает направление потока среды.

Описание модели


ТЭК-ФС-Б-Р — смотровой фонарь резьбового приварного или фланцевого присоединения с устройством уплотнения индикаторной части с помощью болтового  круглого фланцевого соединения с осевым расположением индикатора.  Опционально могут быть оснащены турбиной-крыльчаткой (ТЭК-ФС-Б-Р-Т), шариковым индикатором (ТЭК-ФС-Б-Р-Ш), лопаткой/заслонкой (ТЭК-ФС-Б-Р-Л) и лопаткой-индикатором (ТЭК-ФС-Б-Р-ЛИ)

Смотровые фонари (индикаторы потока) ТЭК-ФС-Б-Ризготавливаются необходимого клиенту диаметра. В линейке присутствуют готовые решения для визуального контроля в трубопроводах внутренним диаметром от 10 до 500 мм.

Большинство моделей смотровых фонарей ТЭК-ФС-Б-Р предназначены для работы с давлениями 1,6 МПа, 2,5 МПа, 4,0 МПа и температурами от -60°С до +250°С (в зависимости от исполнения). Однако мы готовы предложить нашим Заказчикам специальные версии некоторых моделей, способных функционировать при давлении до 10 МПа и температурах до + 500°С.

Смотровые фонари применяются везде, где есть  трубопроводы и присутствует необходимость в визуальном контроле – нефтехимические и нефтеперерабатывающие предприятия, морские и речные порты и терминалы и т.д.

Габаритные размеры


DN L D M N A
1/2" 15 160 95 90 45 55
3/4" 20 160 105 90 45 55
1" 25 160 115 90 45 55
1 1/4" 32 210 135 112 60 75
1 1/2" 40 220 145 121 65 85
2" 50 240 160 142 80 100
2 1/2" 65 250 180 160 95 115
3" 80 280 195 180 115 135
4" 100 300 230 201 130 150
5" 125 320 270 229 155 175
6" 150 350 300 250 170 195

Технические характеристики


Диаметры условного прохода и присоединения к процессу фланцевое DN10...DN65
внешняя/внутренняя DN10...DN50;
приварное DN10...DN50

Материал корпуса ? углеродистая сталь с антикоррозийным покрытием;
? AISI 304, 12Х18Н10Т, AISI 316L;
? углеродистая сталь с футеровкой PTFE и антикоррозийным покрытием;
? нержавеющая сталь AISI 304 с футеровкой PTFE;
? иной – по запросу
Материал смотрового стекла ? закаленное стекло
? кварцевое стекло
? боросиликатное стекло
? алюмосиликатное стекло
Материал уплотнения PTFE *
Температура рабочей среды -60…+250°С (уплотнение PTFE)
-60....+500С (уплотнение графит)

Давление максимальное рабочее 1,6 МПа;
4,0 Мпа*
10,0 МПа**
Материал опциональных крыльчатки или шариков PTFE (применение до +250°С)
Положение в пространстве любое
Направление потока в соответствии с указателем-стрелкой
Возможные дополнительные опции ? шариковый индикатор;
? турбинный индикатор (крыльчатка);
? отклоняющаяся лопатка/заслонка;
? лопатка с индикатором расхода
Температура окружающей среды -60...+85°С
*По специальному заказу возможен выпуск указателей уровня с графитовыми уплотнениями для эксплуатации при температурах рабочей среды до +500°С.
**Указаны номинальные предельные давления для нормальных условий (температура среды +20°С). Для высокотемпературных исполнений предельное давление стандартных версий может быть существенно ниже номинальных.
***В зависимости от диаметра условного прохода и температуры эксплуатации возможны специальные исполнения до 10МПа, однако, это в обязательном порядке необходимо согласовывать с заводом- изготовителем.

Сделать заказ и запросить дополнительную информацию по ТЭК-ФС-Б-Р Вы можете здесь.
