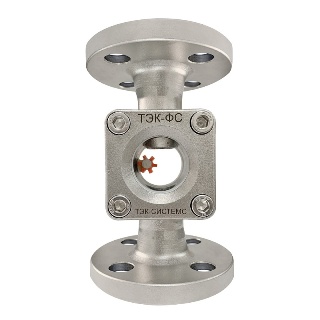

ТЭК-ФС-Б-К - смотровые фонари с квадратным фланцевым уплотнением индикатора

Смотровые фонари (индикаторы потока визуальные) ТЭК-ФС-Б-К (с квадратным фланцевым уплотнением индикатора) предназначены для визуального наблюдения и контроля движения жидких и газообразных сред в трубопроводах различных диаметров и назначения. Чаще всего смотровые фонари применяются для определения наличия или отсутствия жидкости или потока (движения) жидкости или газа в трубопроводе, однако также могут быть использованы для контроля цвета, прозрачности и чистоты жидкости, отсутствия твердых примесей в потока. В различных исполнениях смотровые фонари могут быть установлены как вертикально, так и горизонтально. Стрелка на корпусе индикатора указывает направление потока среды.

Описание модели:

ТЭК-ФС-Б-К – смотровой фонарь резьбового приварного или фланцевого присоединения с стройством уплотнения индикаторной части с помощью болтового квадратного фланцевого соединения с осевым расположением индикатора. Опционально могут быть оснащены турбиной-крыльчаткой (ТЭК-ФС-Б-К-Т), шариковым индикатором (ТЭК-ФС-Б-К-Ш), лопаткой/заслонкой (ТЭК-ФС-Б-К-Л) и лопаткой-индикатором (ТЭК-ФС-Б-К-ЛИ)
Смотровые фонари и индикаторы потокаТЭК-ФС-Б-К изготавливаются необходимого клиенту диаметра. В линейке присутствуют готовые решения для визуального контроля в трубопроводах внутренним диаметром от 10 до 80мм.

Большинство моделей смотровых фонарей ТЭК-ФС-Б-К предназначены для работы с давлениями 1,6 МПа, 2,5 МПа, 4,0 МПа и температурами от -60°С до +250°С (в зависимости от исполнения). Однако мы готовы предложить нашим Заказчикам специальные версии некоторых моделей, способных функционировать при давлении до 16 МПа и температурах до + 500°С.

Смотровые фонари применяются везде, где присутствует необходимость в визуальном контроле – нефтехимические и нефтеперерабатывающие предприятия, морские и речные порты и терминалы и т.д.

Габаритные размеры:
G DN L D A B C / E
1/2" 15 140 95 35 45 61/64
3/4" 20 150 105 35 45 68/64
1" 25 160 115 45 55 78/75
1 1/4" 32 180 135 55 65 88/88
1 1/2" 40 200 145 60 70 95/94
2" 50 230 160 70 80 112/107
2 1/2" 65 240 180 85 100 132/130
3" 80 180 195 105 115 168/165
4" 100 300 230 125 135 105/185

G DN L A B C
3/8" 10 85 35 45 60
1/2" 15 85 358 45 60
3/4" 20 90 35 45 68
1" 25 102 45 55 78
1 1/4" 32 122 55 65 88
1 1/2" 40 133 60 70 95
2" 50 150 70 80 112
Технические характеристики:
Диаметры условного прохода и присоединения к процессу фланцевое DN10...DN500
резьбовое внешняя/внутренняя DN10...DN50
приварное DN10...DN50

Материал корпуса ? углеродистая сталь с антикоррозийным покрытием;
? AISI 304, 12Х18Н10Т, AISI 316L;
? углеродистая сталь с футеровкой PTFE и антикоррозийным покрытием;
? нержавеющая сталь AISI 304 с футеровкой PTFE;
? иной – по запросу
Материал смотрового стекла закаленное стекло
кварцевое стекло
боросиликатное стекло
алюминосиликатное стекло
Материал уплотнения PTFE *
Температура рабочей среды -60…+250°С (уплотнение PTFE)*

Давление максимальное рабочее 1,6 МПа **
4,0 Мпа**
10,0 МПа***
Материал опциональных крыльчатки или шариков PTFE (применение до +250°С)
Положение в пространстве любое
Направление потока в соответствии с указателем-стрелкой
Возможные дополнительные опции ? шариковый индикатор;
? турбинный индикатор (крыльчатка);
? отклоняющаяся лопатка/заслонка;
? лопатка с индикатором расхода
Температура окружающей среды -60...+85°С

Сделать заказ и запросить дополнительную информацию по ТЭК-ФС-Б-К Вы можете здесь.
