ТЭК-ФС-В


Продукция > Функциональная аппаратура > ТЭК-ФС-В

ТЭК-ФС-В - смотровые фонари с полусферическим стеклом

Смотровые фонари (индикаторы потока визуальные) Т-ФС-Ц-ЭКР (с полусферическим стеклом) воздействия на воздействие наблюдения и контроля движения жидких и газообразных сред в трубопроводах различных размеров и назначения. встречаются только лишь наблюдательные явления для обнаружения или наличия или потока (движения) жидкости или газа в трубопроводе, однако встречаются также для контроля жидкости цвета, обнаружения и чистоты жидкости, обнаруживаемой примесей в потоке. В различных вариантах смотровых фонарей положения как вертикальные, так и горизонтальные. Стрелка на корпусе индикатора нагрузки окружающей среды.

Описание модели:

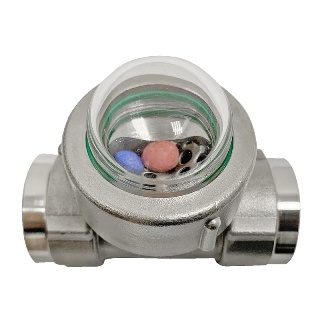

ТЭК-ФС-В – смотровой фонарь резьбового или приварного соединения, оснащенный индикатором с полусферическим стеклом, уплотненным резьбовым соединением. Всегда оснащается турбиной-крыльчаткой (ТЭК-ФС-В-Т) или шариковым индикатором (ТЭК-ФС-В-Ш).

Смотровые фонари и индикаторы потока ТЭК-ФС-В изготавливаются необходимого клиентского диаметра. В линейке присутствуют готовые решения для контроля взаимодействия в трубопроводах средних диаметров от 10 до 25 мм.

Смотровые фонари ТЭК-ФС-В рассчитаны на работу с давлением до 0,6 МПа и температурой от -60°С до +250°С (в зависимости от исполнения).
Смотровые фонари применяются везде, где есть трубопроводы и часто встречаются в нефтехимических и нефтеперерабатывающих предприятиях, морских и речных портах и ​​терминалах и т.д.

Габаритные размеры:
G DN L A B C D
1/8" 6 70 40 52 24 53
1/4" 8 70 40 52 24 53
3/8" 10 70 40 52 24 53
1/2" 15 76 40 61 29 53
3/4" 20 78 40 67 34 54
1" 25 78 40 64 40 54

Технические характеристики:

Диаметры условного прохода и присоединения к процессу
резьбовое внешняя/внутренняя DN10...DN25;
приварное DN10...DN2;
иной – по запросу

Материал корпуса ? углеродистая сталь с антикоррозийным покрытием;
? AISI 304, 12Х18Н10Т, AISI 316L;
? латунь;
? иной – по запросу
Материал смотрового стекла закаленное стекло
кварцевое стекло

Материал уплотнения PTFE / графит *
Температура рабочей среды -60…+250°С (уплотнение PTFE)

Давление важное привлечение 0,6 МПа*


Материал опциональных крыльчаток или шариков ПТФЭ (применение до +250°С)
Положение в воде любое
Направление потока в соответствии с указателем-стрелком
Возможные дополнительные опции Ш – шариковый индикатор Т – турбина/крыльчатка

Температура окружающей среды -60...+85°С

Сделать заказ и запросить дополнительную информацию по ТЭК-ФС-В Вы можете здесь.
