ТЭКБОКС-П-В - термошкафы с вертикальным разъемом

Термошкафы обогреваемые и защитные ТЭКБОКС-П (стеклопластиковые боксы) предназначены для размещения, защиты и обогрева самых различных видов и типов оборудования – датчиков давления, температуры, уровнемеров, приборов измерения расхода жидкостей и газов, вторичных преобразователей, аналитических систем и оборудования АСУТП. Термошкафы ТЭКБОКС-П – это не просто набор доступных для заказа корпусов и комплектующих, а готовое и продуманное решение любой поставленной задачи. При разработке термошкафов были приняты во внимание все актуальные требования и особенности эксплуатации оборудования на объектах нефтехимической и нефтегазовой отраслей.

Описание модели:

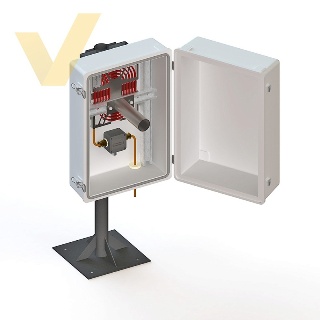

ТЭКБОКС-П-В – термошкафы с вертикальным разъемом.

Боксы с вертикальным разъемом оптимально применять в случае, когда над местом установки термошкафа отсутствует место для вертикального открытия крышки и применение диагонального шкафа невозможно, а также в случае, когда приборы установлены на вертикальном трубопроводе.

Основные особенности и преимущества:

  • Низкий вес шкафов – экономичная доставка и возможность монтажа силами 1-2 человек без применения спец. техники и подъемного оборудования
  • Высокая прочность армированного стеклопластика  - защита от механических повреждений шкафа и приборов, в том числе при низких отрицательных температурах
  • Коррозионная стойкость – стеклопластик инертен к углеводородам и большинству распространенных в нефтегазовой отрасли химических веществ
  • Отсутствие необходимости в первичной или повторной окраске – термошкафы могут быть изготовлены любого цвета, при этом производится не наружный окрас готового корпуса, а колеровки компонентов стеклопластика в процессе формования
  • Высокие теплоизоляционные свойства и герметичность – ввиду применения высококачественных составов вспененного полиуретана и уплотнителей достигаются высокие теплоизоляционные свойства.
  • Срок службы не менее 15 лет.
Краткое описание конструкции:

Термошкаф стеклопластиковый утепленный ТЭКБОКС-П представляет собой корпус, состоящий из наружной и внутренней стеклопластиковой оболочек, между которыми располагается теплоизолирующий материал - вспененный полиуретан. Помимо утепления он также выполняется функцию склеивания наружной и внутренней оболочек и повышает жесткость корпуса. Стеклопластиковые оболочки изготовлены методом контактного формования с применением ненасыщенных полиэфирных смол и армирующих материалов. Благодаря применению специального токопроводящего состава, поверхности стеклопластиковых оболочек полностью антистатичны. Крепление фурнитуры (замков и петель) осуществляется с помощью вытяжных заклепок. Крепление монтажных элементов выполняется с помощью сквозных отверстий и болтовых соединений. Установка нагревательных элементов, терморегуляторов и клеммных коробок выполняется с помощью монтажных панелей или резьбовых заклепок, установленных во внутреннюю или внешнюю оболочку.

Технические характеристики
Зона установки   - невзрывоопасная
  - В1-а
  - В1-г
  Климатическое исполнение   УХЛ 1
  Температура эксплуатации   стандартно -60...+90°С,
с дополнительной теплоизоляцией -70...+95°С
  Степень пылевлагозащиты    - IP65  - стандартно
  - IP66  - по специальному заказу
  Группа горючести   Г1 (не поддерживает горение)
  Маркировка взрывозащиты - Оборудование с системой электрообогрева в зависимости от исполнения: 1Ex IIC T6…Т3 Gb X или Ex IIIC T6…Т3 Db X
- Оборудование с системой обогрева водой/паром: IIGb IIC T6...T3 X или IIGb IIB T6...T3 X
- Оборудование без системы обогрева (защитный кожух): IIGb IIC или IIGb IIB

  Антистатичность   Электрическое сопротивление менее 109Ом
  Толщина теплоизоляционного слоя   20…40мм (с зависимости от модели)
  Толщина стенки оболочек   >2мм
  Стойкость к углеводородам и           УФ излучению   Да
  Стандартный цвет - RAL7001 - стандартно
- любой цвет по таблице RAL – по специальному заказу
  Гарантийный срок   12…60 месяцев с даты поставки в зависимости от условий договора, но не более 12…36 месяцев с даты      ввода в эксплуатацию

Модельный ряд и размеры:

Модель Габаритные размеры ШxГxВ, мм Внутренние размеры ШxГxВ, мм Полезный объем, л Масса, кг Мощность обогрева, Вт
ТЭКБОКС-П-В-1 220х310х400 185х280х362 20 4 50
ТЭКБОКС-П-В-2 440х320х640 380х270х580 65 9

75
ТЭКБОКС-П-В-3 440х420х640 380х390х580 100 10 100
ТЭКБОКС-П-В-4 1465х580х650 1400х500х600 400 32 300

Сделать заказ и запросить дополнительную информацию по ТЭКБОКС-П-В Вы можете здесь.
