ТЭКБОКС-П-ГТ - термошкафы с горизонтальным разъемом для монтажа на трубопровод

Термошкафы обогреваемые и защитные ТЭКБОКС-П (стеклопластиковые боксы) предназначены для размещения, защиты и обогрева самых различных видов и типов оборудования – датчиков давления, температуры, уровнемеров, приборов измерения расхода жидкостей и газов, вторичных преобразователей, аналитических систем и оборудования АСУТП. Термошкафы ТЭКБОКС-П – это не просто набор доступных для заказа корпусов и комплектующих, а готовое и продуманное решение любой поставленной задачи. При разработке термошкафов были приняты во внимание все актуальные требования и особенности эксплуатации оборудования на объектах нефтехимической и нефтегазовой отраслей.

Описание модели:

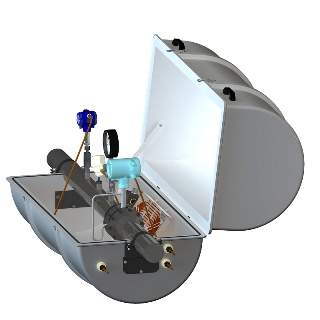

ТЭКБОКС-П-ГТ – термошкафы горизонтального разъема для монтажа на трубопровод

Термошкафы данного типа применяются для обогрева и защиты приборов установленных на трубопроводах. Оптимальным является их применение при большой длине измерительных узлов или диаметре трубопровода.

Модельный ряд и размеры:
Модель Габаритные размеры ШxГxВ, мм Внутренние размеры ШxГxВ, мм Полезный объем, л Масса, кг Мощность обогрева, Вт
ТЭКБОКС-П-ГТ-1 990х760х750 890х640х650 300 24 300
ТЭКБОКС-П-ГТ-2 1215х760х750 1090х640х650 350 28 300
ТЭКБОКС-П-ГТ-3 990х760х900 890х640х650 380 30 300-400
ТЭКБОКС-П-ГТ-4 990х760х1100 890х640х980 480 38,5

300-400
ТЭКБОКС-П-ГТ-5 1215х760х900 1090х640х810 500 35 300-400
ТЭКБОКС-П-ГТ-6 1215х760х1100 1090х640х980 580 50,5

300-400
ТЭКБОКС-П-ГТ-7 1520х760х900 1400х640х810 600 47,5

300-400
ТЭКБОКС-П-ГТ-8 1520х760х1100 1400х640х980 680 63 300-400
Основные особенности и преимущества:
  • Низкий вес шкафов – экономичная доставка и возможность монтажа силами 1-2 человек без применения спец. техники и подъемного оборудования
  • Высокая прочность армированного стеклопластика  - защита от механических повреждений шкафа и приборов, в том числе при низких отрицательных температурах
  • Коррозионная стойкость – стеклопластик инертен к углеводородам и большинству распространенных в нефтегазовой отрасли химических веществ
  • Отсутствие необходимости в первичной или повторной окраске – термошкафы могут быть изготовлены любого цвета, при этом производится не наружный окрас готового корпуса, а колеровка компонентов стеклопластика в процессе формования
  • Высокие теплоизоляционные свойства и герметичность – ввиду применения высококачественных составов вспененного полиуретана и уплотнителей достигаются высокие теплоизоляционные свойства.
  • Срок службы не менее 15 лет.
Краткое описание конструкции:

Термошкаф стеклопластиковый утепленный ТЭКБОКС-П представляет собой корпус, состоящий из наружной и внутренней стеклопластиковой оболочек, между которыми располагается теплоизолирующий материал - вспененный полиуретан. Помимо утепления он также выполняется функцию склеивания наружной и внутренней оболочек и повышает жесткость корпуса. Стеклопластиковые оболочки изготовлены методом контактного формования с применением ненасыщенных полиэфирных смол и армирующих материалов. Благодаря применению специального токопроводящего состава, поверхности стеклопластиковых оболочек полностью антистатичны. Крепление фурнитуры (замков и петель) осуществляется с помощью вытяжных заклепок. Крепление монтажных элементов выполняется с помощью сквозных отверстий и болтовых соединений. Установка нагревательных элементов, терморегуляторов и клеммных коробок выполняется с помощью монтажных панелей или резьбовых заклепок, установленных во внутреннюю или внешнюю оболочку.

  Зона установки - невзрывоопасная
- В1-а
- В1-г
 Климатическое   исполнение УХЛ 1
 Температура   эксплуатации стандартно -60...+90°С,
с дополнительной теплоизоляцией -70...+95°С
 Степень   пылевлагозащиты - IP65  - стандартно
- IP66  - по специальному заказу
  Группа горючести Г1 (не поддерживает горение)
 Маркировка   взрывозащиты - Оборудование с системой электрообогрева в зависимости от исполнения: 1Ex IIC T6…Т3 Gb X или Ex IIIC T6…Т3 Db X
- Оборудование с системой обогрева водой/паром: IIGb IIC T6...T3 X или IIGb IIB T6...T3 X
- Оборудование без системы обогрева (защитный кожух): IIGb IIC или IIGb IIB
 Антистатичность Электрическое сопротивление менее 109Ом
 Толщина   теплоизоляционного  слоя 20…40мм (с зависимости от модели)
 Толщина стенки оболочек >2мм
 Стойкость к   углеводородам и УФ    излучению Да
 Стандартный цвет - RAL7001 - стандартно
- любой цвет по таблице RAL – по специальному заказу
  Гарантийный срок 12…60 месяцев с даты поставки в зависимости от условий договора, но не более 12…36 месяцев с даты ввода в эксплуатацию

Сделать заказ и запросить дополнительную информацию по ТЭКБОКС-П-ГТ Вы можете здесь.
