Термошкафы классического раскрытия с вертикальным разъемом ТЭКБОКС-М-В

Металлические термошкафы и кожухи обогреваемые и защитные ТЭКБОКС-М предназначены для размещения, защиты и обогрева самых различных видов и типов оборудования – датчиков давления, температуры, уровнемеров, приборов измерения расхода жидкостей и газов, вторичных преобразователей, аналитических систем и оборудования АСУТП. Термошкафы ТЭКБОКС-М – это не просто набор доступных для заказа корпусов и комплектующих, а готовое и продуманное решение любой поставленной задачи. При разработке термошкафов были приняты во внимание все актуальные требования и особенности эксплуатации оборудования на объектах нефтехимической и нефтегазовой отраслей.

Описание модели:

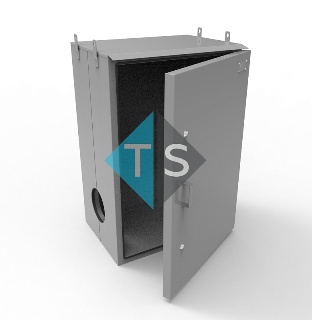

ТЭКБОКС-М-В – термошкафы классического открытия с вертикальным разъемом

Термошкафы с вертикальным разъемом целесообразно применять для монтажа расходомеров и другого оборудования, установленного как на вертикальных, так и на горизонтальных трубопроводах

Основные особенности и преимущества:
    • Свободная конструкция, возможность изготовления нестандартных изделий при заказе от 1 шт.
    • Высокая механическая прочность - защита от механических повреждений установленного оборудования приборов, в том числе при низких отрицательных температурах
    • Коррозионная стойкость – металлические термошкафы изготавливаются из оцинкованной стали или нержавеющей стали
    • Качественное ЛКП и подготовка к окраске – термошкафы могут быть окрашены как порошково-полимерными материалами, так и различными типами эмалей.
    • Высокие теплоизоляционные свойства и герметичность – ввиду применения качественной теплоизоляции, герметичной конструкции корпуса и уплотнений
Краткое описание конструкции:

Термошкаф металлический утепленный ТЭКБОКС-М представляет собой сварной корпус, состоящий из наружной и внутренней металлических оболочек, между которыми располагается теплоизолирующий материал – минеральный или полимерный листовой утеплитель. Металлические оболочки изготовлены методом лазерной или плазменной резки, с последующей гибкой и сваркой. Крепление фурнитуры (замков и петель) осуществляется с помощью сварки или вытяжных (в том числе и резьбовых) заклепок. Установка оборудования клиента, нагревательных элементов, терморегуляторов и клеммных коробок выполняется с помощью монтажных панелей или резьбовых заклепок, а также сквозных отверстий болтовых соединений.

Технические характеристики:
Зона установки - невзрывоопасная
- В1-а
- В1-г
Климатическое исполнение УХЛ 1
Температура эксплуатации -60…+70
-70…+70 с увеличенной мощностью нагревателя или дополнительной теплоизоляцией вспененным каучуком с алюминизированным покрытием
Степень пылевлагозащиты - IP65 - стандартно
- IP66 - по специальному заказу
Группа горючести Г1 (не поддерживает горение)
Маркировка взрывозащиты нагревательных элементов - 1ExmbIICT3…Т6 – с обогревателем Exm
- 1ExdIICT3…T6 – с обогревателем Exd
- 1ExeIICT3…Т6 – с нагревательной секцией Exe

Толщина теплоизоляционного слоя 20…40мм (с зависимости от модели)
Стойкость к углеводородам и УФ излучению Да
Стандартный цвет - RAL7032 - стандартно
- любой цвет по таблице RAL – по специальному заказу
Гарантийный срок 12…60 месяцев с даты поставки в зависимости от условий договора, но не более 12…36 месяцев с даты ввода в эксплуатацию

Формат поставки:

Термошкафы ТЭКБОКС-М могут быть отгружены клиенту в разной степени завершенности заводской сборки. В зависимости от специфики применения и требований клиента поставка может быть осуществлена в следующих форматах:

1) Комплектная поставка без заводской сборки – представляет собой заводской корпус шкафа ТЭКБОКС-М соответствующей модели с установленной фурнитурой. Монтажные элементы, нагреватели, регуляторы, клеммные  коробки, кабельные вводы и другие опциональные элементы не смонтированы, а упакованы отдельно.

2) Первичная заводская сборка –  в отличие от формата поставки №1 внутренние монтажные элементы, нагреватели, регуляторы и клеммные коробки установлены. Наружные монтажные элементы, опциональные элементы и импульсные трубки  упакованы отдельно. Кабельные вводы могут быть установлены в соответствии с согласованным чертежом или упакованы отдельно (в зависимости от желания клиента).

3) Поставка готового заводского узла – представляет собой полностью собранный и готовый к монтажу измерительный узел. Применяется в основном для поставки термошкафов, изначально предназначенных для монтажа датчиков давления. В дополнение в комплектации №2 такой формат поставки в зависимости от поставленной задачи может  включать в себя  готовые (собранные по чертежам клиента) полностью протестированные  и опрессованные импульсные обвязки, системы вентильных блоков, а также установленные приборы КИП (датчики давления и манометры).


Сделать заказ и запросить дополнительную информацию по ТЭКБОКС-М-В Вы можете здесь.
