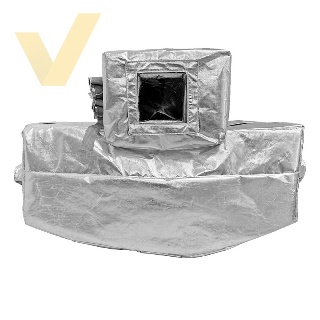

ТЭК-ТЕРМ - термочехлы (теплоизоляционные чехлы)

Разработано огромное количество готовых решений по изготовлению термочехлов ТЭК-ТЕРМ для обогрева приборов КИП всех основных производителей на российском рынке:

Emerson и Метран, Endress+Hauser, Yokogawa, Honeywell, Krohne, VEGA, Aplisens, Эмис, Теплоприбор-Сенсор и др.

В линейке термочехлов присутствуют модели для укрытия самых различных средств измерения и сигнализации:

1) Датчики давления и вентильные блоки

2) Датчики и преобразователи температуры

3) Расходомеры и вторичные преобразователи

4) Уровнемеры и сигнализаторы уровня

5) Аналитическое оборудование и компоненты

6) Электро- и пневмоприводы запорной арматуры

7) Огромное кол-во другого оборудования

Термочехлы для датчиков давления являются самым востребованным продуктом, также очень распространенным является заказ термочехлов для расходомеров.

Термочехлы для манометров чаще всего заказываются без активного обогрева, так как в большинстве случаев они выпускаются для работы при низких температурах, но укрытие и защита их от атмосферных воздействий все равно остаются актуальными.

Назначение и область применения

Термочехлы (теплоизоляционные чехлы) ТЭК-ТЕРМ являются качественным и надежным решением по защите оборудования и приборов от негативного климатического воздействия – низких температур окружающего воздуха, дождя, снега, обледенения, прямого солнечного излучения, пыли и т.д.

Основным применением термочехлов модели ТЕК-ТЕРМ является поддержание необходимой температуры воздушной среды во внутреннем объем, что позволяет обеспечить работоспособность приборов КИП (датчиков давления, температуры, уровнемеров и сигнализаторов уровня, расходомеров), электрических и пневматических приводов запорной и регулирующей арматуры, а также специализированного оборудования, такого как сепарационные установки, насосные и компрессорные системы, элементы трубопроводов и трубопроводной арматуры.

Термочехлы ТЭК-ТЕРМ являются самым экономичным, качественным и быстрым способом обеспечить работоспособность оборудования в условиях низких отрицательных температур до -61°С, что наиболее востребовано на объектах нефтегазовой и нефтехимической промышленности.

Преимущества:

· Низкая стоимость

· Срок службы до 10 лет.

· Установка силами одного человека

· Простота и надежность конструкции

· Монтаж/демонтаж без остановки процесса

· Применение наиболее качественных материалов

· Свободно проектируемая конструкция термочехла

· Возможность монтажа в условиях ограниченного пространства

Краткое описание конструкции

Термочехлы ТЭК-ТЕРМ изготавливаются из современных износостойких и стойких к воздействию углеводородов материалов. Термочехол является текстильным изделием и изготавливается с помощью высококачественного швейного оборудования. Корпус термочехла выполнен в виде многослойной конструкции, состоящей из наружного и внутреннего покрывных слоев, а также расположенного между ними теплоизоляционного материала. В зависимости от назначения и температурных условий могут быть применены различные типы тканей и теплоизоляции, но наружный покрывной слой всегда изготавливается из влагонепроницаемого материала, а его поверхность антистатична.

Термочехол является быстросъемным изделием и для обеспечения удобства монтажа/демонтажа оснащается специальными разъемами,  выполненными с использованием качественных морозостойких липучек, сохраняющим свои свойства даже при сильном загрязнении. В отдельных случаях (при крупных размерах или массе, большой толщине теплоизоляции) быть усилены ремнями с D-образными кольцами из нерж. стали. Для ввода кабелей, трубопроводов, и кронштейнов в термочехол применяются либо вырезы соответствующей формы, либо специальные стяжные манжеты. Любые манжеты и вырезы всегда располагаются на разъемных соединениях термочехла, что обеспечивает возможность быстрого монтажа/демонтажа без отключения кабелей, трубопроводов или разборки оборудования.

Исполнения

В зависимости от поставленной задачи термочехлы ТЭК-ТЕРМ могут быть изготовлены в пассивном исполнении (без нагревательных элементов) и применяться как средство защиты от атмосферных воздействий или снижения теплопотери (если оборудование или укрываемые элементы выделяют тепло), или в активном исполнении – оснащаться системой электрообогрева.

Электрообогреваемые термочехлы получили  самое широкое распространение. В качестве нагревательных элементов стандартно применяются саморегулирующиеся греющие кабели*, погонная и общая мощность, а также температурная стойкость которых выбирается исходя из размеров и конструкции термочехла.

Регулирование и контроль

С учетом саморегулирующих свойств греющего кабеля термочехлы фактически не требуют защиты от перегрева, но при наличии требований клиента к поддерживаемой температуре термочехлы могут быть  оснащены биметаллическим или электронным терморегулятором, настроенными на поддержание заданной клиентом температуры. Биметаллические терморегуляторы способны обеспечить поддержание температуры во внутреннем объеме термочехла с точностью +-5…7°С. Электронные терморегуляторы, в зависимости от модели, могут поддерживать температуру с точностью до ±1°С.

Опционально термочехлы могут быть оснащены функцией контроля текущей температуры во внутреннем объеме корпуса. Это может быть реализовано как установкой дополнительного биметаллического термостата, срабатывающего при падении температуры ниже 0°С или применением специализированного терморегулятора, который помимо основной функции регулирования имеет дополнительный аварийный выходной сигнал «сухой контакт».

Термочехлы выпускаются как во взрывозащищенном, так и  в общепромышленном исполнении.

Учитывая, что в нефтегазовом и нефтехимическом комплексах (которые являются основными заказчикам термочехлов) в подавляющем количестве случаев зоны установки являются взрывоопасными, то изготовление чехлов взрывозащищеных является основным направлением.

*по специальному заказу в конструкцию термочехлов взрывозащищенных помимо греющего кабеля могут входить жесткие Ех-нагреватели сторонних производителей.

Технические характеристики
Степень защиты IP54
IP65
Материал покрывного слоя - антистатичная стеклоткань с фольгированным покрытием;
- стеклоткань с силиконовым покрытием;
- кремнеземная ткань
Материал внутреннего слоя - антистатичная стеклоткань с фольгированным покрытием;
- стеклоткань с силиконовым покрытием;
- кремнеземная ткань
Материал теплоизоляционного слоя - вспененный каучук
- минеральный утеплитель
Материал нитей - лавсан
- кевлар
Система разъемов негорючие морозостойкие липучки Велькро, овальные или D-образные кольца из нержавеющей стали
Общая толщина стенки от 20 мм (в зависимости от технического задания)
Теплопроводность стенки термочехла 0,036 Вт/(м•°C)
Поверхностное сопротивление (антистатичность) менее 109 Ом
Температура окружающего воздуха при эксплуатации -70…+95°С - стандарт
-200…+110°С – в специальном исполнении
Поддерживаемая греющим кабелем температура +5°С...+40°С
Тип терморегулятора - биметаллический
- электронный
Потребляемая мощность 10…2000Вт (в зависимости от технического задания)
Гарантийный срок эксплуатации 12 месяцев - стандарт
до 36 месяцев по специальному заказу
Срок эксплуатации 10 лет

Сделать заказ и запросить дополнительную информацию по ТЭК-ТЕРМ Вы можете здесь.
